Артикул:
20-00044020
Матричный коммутатор 4х4 HDMI; выходы на витую пару HDBaseT, поддержка 4К 60 Гц (4:2:0), поддержка PoE
Подробности
Добавить в избранное
Задать вопрос
Для получения дополнительной информации задайте вопрос нашим менеджерам через форму обратной связи

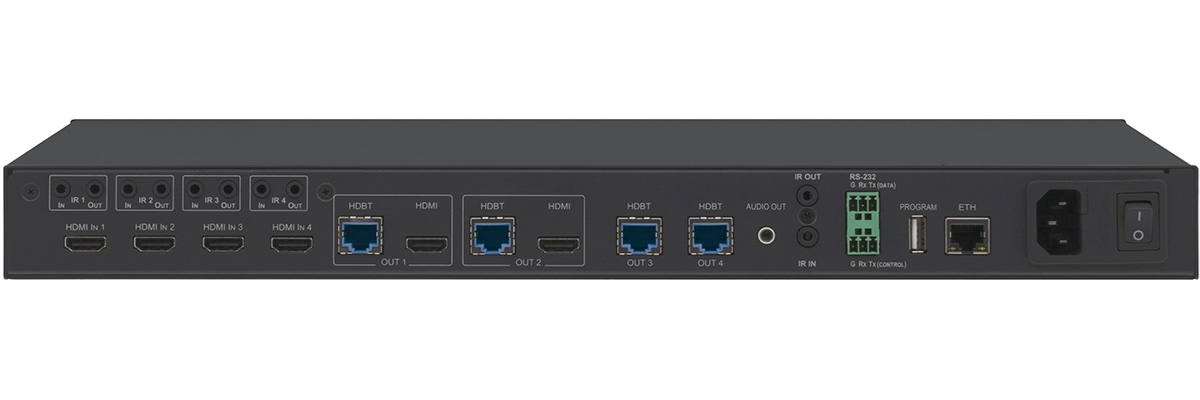

VS-44DT — матричный коммутатор 4х4 сигналов HDMI с поддержкой разрешений до 4K@60 Гц (4:2:0) и выходами на витую пару HDBaseT. Прибор осуществляет перетактирование входного сигнала, компенсацию АЧХ кабеля и переключение сигнала HDMI от любого из четырех источников сигнала (в т.ч. поддерживающих HDCP-кодирование), на любой из четырех выходов, или любой набор выходов HDBaseT, первые два из которых имеют также параллельный выход HDMI. В приборе имеется 5 пар Вход/Выход для ИК-сигнала, который может соответственно передаваться или приниматься по линии HDBaseT. Имеется отдельный порт RS-232, позволяющий туннелировать сигналы RS-232 (так же как и ИК-сигналы) в сигнал HDBaseT. Прибор является источником питания PoE по линии HDBaseT для совместимых приемников, например TP−780RXR, TP−580RXR и TP−588D.
ВНИМАНИЕ! Для гарантированного получения необходимых результатов (воспроизведения видео с нужным разрешением, правильными пропорциями изображения, корректной передачей цвета и т.д.) ОБЯЗАТЕЛЬНО выполните процедуру считывания EDID (см. соответствующий раздел Руководства по эксплуатации прибора).
- Поддержка разрешений до 4K@60 Гц (4:2:0)
- Максимальная скорость передачи данных: 10,2 Гбит/с (3,4 Гбит/с на канал)
- Максимальное расстояние передачи сигнала по линии HDBaseT : 130 м в обычном режиме (2K), 100 м в обычном режиме (4K), 180 м в режиме увеличенного расстояние передачи (1080p@60 Гц, 24 бита на пиксель) при использовании кабеля витой пары Kramer BC-UNIKAT
- Поддержка питания PoE по линии HDBaseT для совместимых приемников, например TP−780RXR, TP−580RXR и TP−588D
- Cоответствие стандартам HDMI и HDCP
- Поддержка режимов 3D, Deep Color, x.v.Color™, Lip Sync, Dolby® TrueHD, Dolby Digital Plus, DTS–HD®, каналов несжатого цифрового аудио до 7.1
- Функция тайм-аута выхода при пропадании сигнала на входе
- Технология Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования — восстанавливает сигнал при передаче по длинным линиям
- Индивидуальная настройка поддержки HDCP на каждом из входов
- Сквозная передача данных EDID средств отображения на выбранные входы устройства и сохранение EDID в энергонезависимой памяти прибора. В случае отсутствия данных EDID дисплея возможно использование блока данных EDID по умолчанию
- Возможность выбора режима автоматического переключения (на вход с более высоким приоритетом, или на вход с последним по времени подключения источником сигнала)
- Сохранение пресетов конфигурации настроек коммутатора в энергонезависимой памяти для быстрого переключения
- Возможность удаленного управления по интерфейсам RS-232 или Ethernet при помощи последовательных команд с использованием протокола Kramer Protocol 3000, с использованием встроенных веб-страниц, а также по ИК с использованием опционального пульта ДУ
- Удобство обслуживания — обновление встроенного ПО при помощи порта USB или по RS-232
- Блокировка кнопок лицевой панели — для предотвращения несанкционированного доступа к управлению прибором
- Универсальный встроенный блок питания 100-240 В
- Корпус, позволяющий установить прибор в стандартную 19-дюймовую аппаратурную стойку (1U)
|
Входы
|
4 HDMI5 ИК, mini-jack 3,5 мм |
|
Выходы
|
2 HDMI4 HDBaseT (RJ-45)5 ИК (mini-jack 3,5 мм)Небалансное стерео аудио, номинальный размах напряжения 1,3 В (2 В RMS) / 100 Ом (mini-jack 3,5 мм) |
|
Порты
|
Ethernet (RJ-45)USB (для обновления встроенного ПО)RS-232 control для управления устройством (3-конт. блок съемных клемм)RS-232 data для передачи данных (3-конт. блок съемных клемм) |
|
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:2:0) |
|
Максимальная скорость передачи данных
|
10,2 Гбит/с (3,4 Гбит/с на один канал) |
|
Максимальное расстояние передачи сигнала по линии HDBaseT
|
100 м (4K@30 Гц), 180 м (1080p@60 Гц, 24 бита на пиксель) |
|
Управление
|
Кнопки лицевой панели, ИК (опциональный пульт ДУ), RS-232, Ethernet, встроенные веб-страницы |
|
Питание
|
Встроенный универсальный источник питания 100-240 В переменного тока, потребляемая мощность 38 ВА |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Габаритные размеры (Ш*Г*В)
|
43,60 см x 35,30 см x 4,36 см |
|
Габаритные размеры в упаковке (Ш*Г*В)
|
54,30 см x 44,20 см x 10,70 см |
|
Вес в упаковке
|
4,1 кг (приблизительно) |
|
В комплекте
|
Кабель питания, монтажные уголки |
|
Поддержка цифровых видеостандартов
|
HDMI, HDCP |
