Артикул:
85-709770090
Панель управления универсальная с 12 кнопками и цифровым регулятором громкости
Подробности
Добавить в избранное
Задать вопрос
Для получения дополнительной информации задайте вопрос нашим менеджерам через форму обратной связи

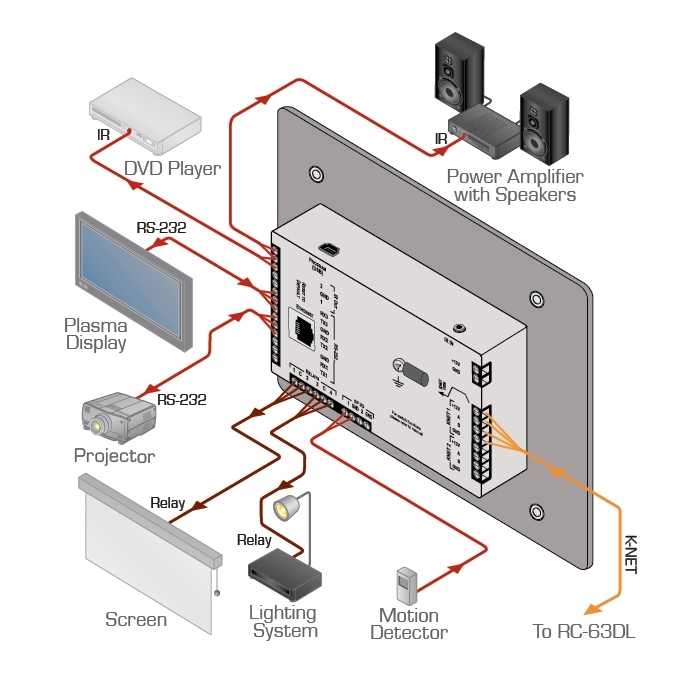

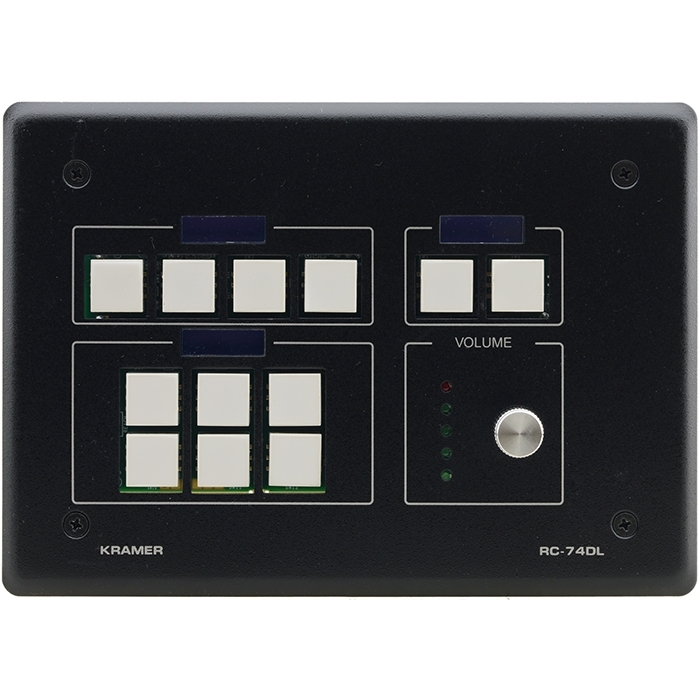

RC-74DL — 12-кнопочная панель управления cо встроенным контроллером помещения в варианте исполнения US, вращающимся цифровым регулятором уровня и отдельными ЖК-дисплеями для трех групп кнопок. Панель RC-74DLN предназначена для использования в качестве устройства управления как аудио и видео оборудованием, так и проекционными экранами, моторизованными шторами и прочим оборудованием помещения. Управление осуществляется посредством интерфейсов RS-232, RS-485, GPI/O, ИК и замыкания сухих контактов реле. Также имеется интерфейс K-NET™, позволяющий подключать вспомогательные кнопочные панели или контроллеры помещения. Таким образом, панель может являться как отдельным самостоятельным контроллером помещения, так и одним из компонентов системы управления K-NET™ или системы на основе сети Ethernet под управлением ПО Kramer Site−CTRL™.
- Понятный настраиваемый пользовательский интерфейс — кнопки с тактильной обратной связью и подсветкой с выбором цвета, вращающийся цифровой регулятор уровня с линейной 5-сегментной светодиодной шкалой, три символьных ЖК-дисплея с голубой подсветкой и белыми буквами на 8 знаков для отдельных групп кнопок, сменные колпачки для кнопок с набором прозрачных этикеток для обозначения различных функций, назначаемых на отдельные кнопки, для интуитивно-понятного управления оборудованием конечными пользователями
- Интерфейсы управления: 3 порта RS-232 для управления мультимедийным оборудованием 1 порт RS-485 для управления мультимедийным оборудованием 2 порта K-NET™ для подключения внешнего контроллера помещения и вспомогательных кнопочных панелей для удаленного управления. Помимо передачи сигналов управления шина K-NET™ служит для обеспечения питания связанных устройств 2 порта GPI/O (ввода-вывода общего назначения). Порты конфигурируются в качестве цифрового входа, цифрового выхода или аналогового входа для управления датчиками, запирающими устройствами, регуляторами уровня звука, уровня освещенности и т.д. 2 ИК-порта для подключения ИК-излучателей для управления мультимедийным оборудованием 4 реле для управления моторизованными шторами, экраном, освещением и иными системами и оборудованием помещения 1 порт ИК-датчика, используемого для обучения командам от ИК-пульта ДУ 1 порт Ethernet для управления оборудованием по сети с использованием ПО Kramer Site−CTRL™
- Простое программирование с помощью ПО K-Config — настраиваемого, гибкого интуитивно-понятного программного инструмента для создания сложных сценариев управления профессиональным аудио- и видеооборудованием, освещением и другими системами
- Нажатием на каждую кнопку можно осуществить выполнение макрокоманды, содержащей несколько последовательно исполняемых команд
- Порт mini-USB для загрузки файлов конфигурации и обеспечения питания в процессе конфигурирования панели
- Функция блокировки кнопок для предотвращения несанкционированных нажатий
- Простая и недорогая инсталляция — панель соответствует размерам стандартных трехместных настенных установочных коробок в исполнении US, что обеспечивает эстетическое соответствие прочим имеющимся в помещении пользовательским интерфейсам, таким как электрические выключатели, розетки и т.д.
| Модель | Наименование |
|---|---|
| RC-74DL(G) | Панель управления универсальная с 12 кнопками и цифровым регулятором громкости; контроллер K-NET, ЖК-индикаторы, цвет серый |
| RC-74DL(W) | Панель управления универсальная с 12 кнопками и цифровым регулятором громкости; контроллер K-NET, ЖК-индикаторы, цвет белый |
Скачать
|
Входы
|
Встроенный ИК-датчик для обучения командам от ИК-пульта ДУ |
|
Выходы
|
2 ИК (3-конт. блок съёмных клемм)4 реле, сухие контакты, 36 В пост. / перем. тока, 2 А, макс. напряжение 60 В на неиндуктивной нагрузке (3-конт. блок съёмных клемм) |
|
Цвет
|
Черный |
|

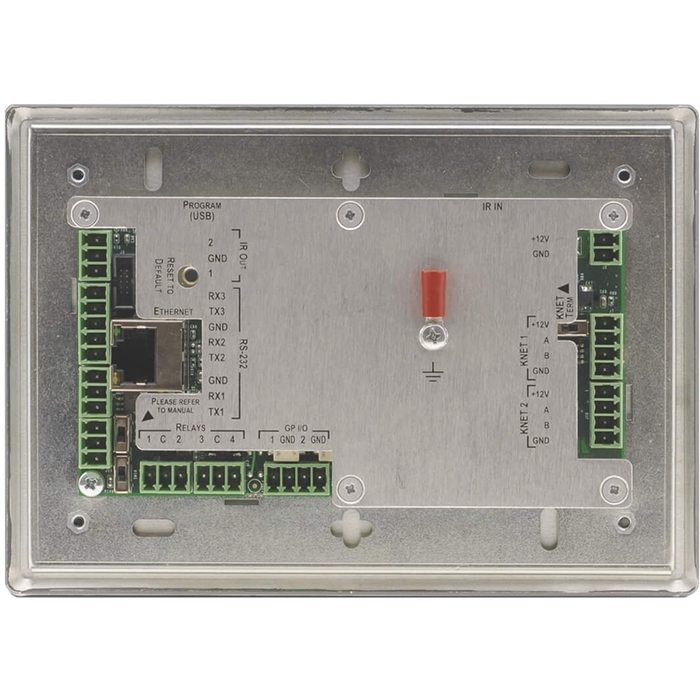

Порты
|
3 RS-232 (3-конт. блок съёмных клемм)RS-485 (3-конт. блок съёмных клемм)2 K-NET™ (4-конт. блок съёмных клемм)USB (mini-USB) для программирования панели |
|
Питание
|
Адаптер питания 12 В пост. тока Потребляемый ток 570 мА |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Тип корпуса
|
Трехместная настенная панель |
|
Габаритные размеры (Ш*Г*В)
|
16,20 см x 2,30 см x 11,43 см |
|
Габаритные размеры в упаковке (Ш*Г*В)
|
35,10 см х 21,20 см х 7,20 см |
|
Вес в упаковке
|
0,7 кг (приблизительно) |
|
В комплекте
|
Адаптер питания 12 В пост. тока, набор прозрачных наклеек на кнопки с типовыми cимволами и надписями |
|
Доступные цвета
|
Белый и серый |
