Артикул:
90-081090
Генератор ТВ-сигнала и аудиотона
Подробности
Добавить в избранное
Задать вопрос
Для получения дополнительной информации задайте вопрос нашим менеджерам через форму обратной связи

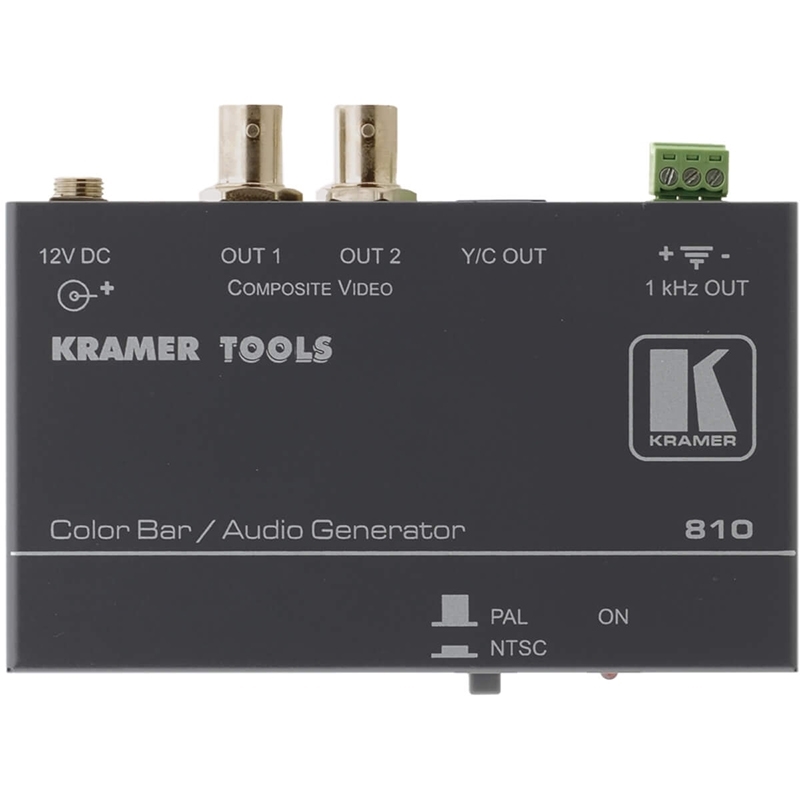

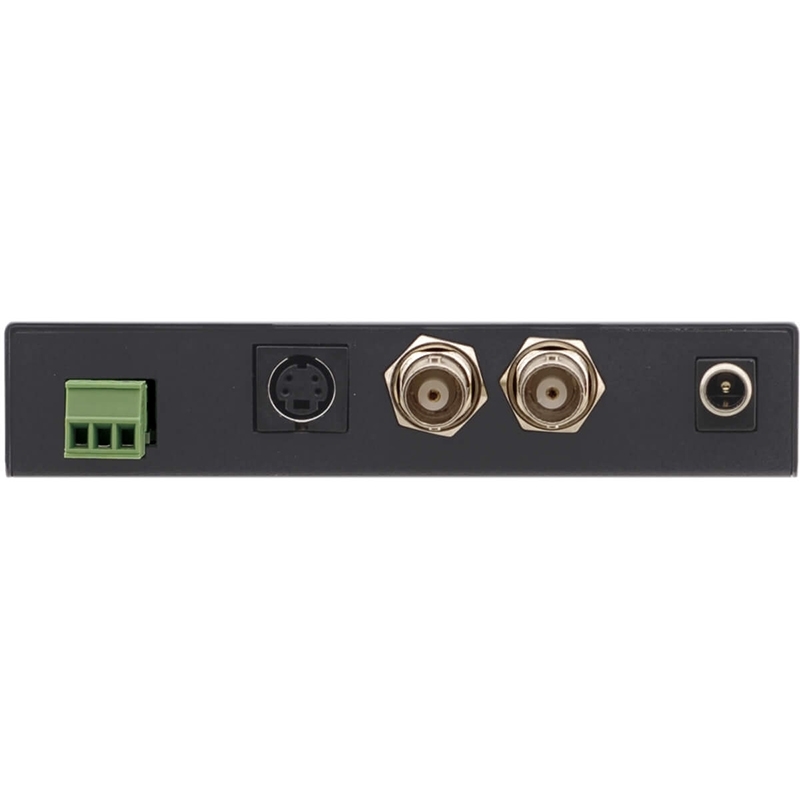

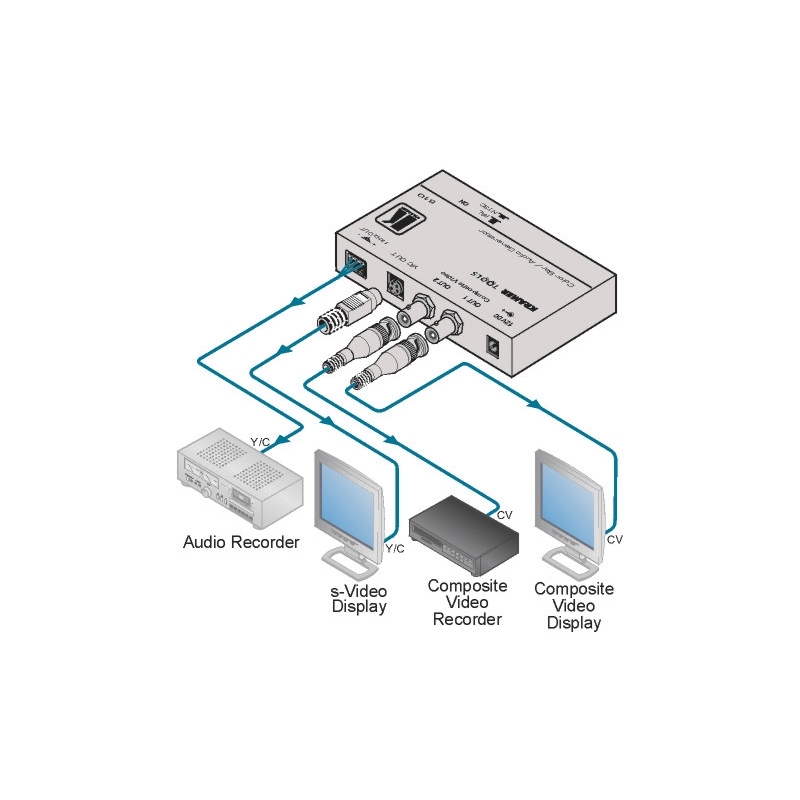

810 - генератор звуковых сигналов и цветных полос для тестирования и настройки видеооборудования (мониторы, ВМ, проекторы и т.д.). Генерирует цветные полосы в композитном и S-video форматах. Устройство имеет два композитных выхода (разъемы BNC) и один выход S-video (разъем 4-pin). Для настройки звукового оборудования предусмотрен один выход балансных (небалансных) звуковых сигналов с частотой 1 кГц. На передней панели расположена кнопка выбора выходного режима (стандартный PAL или NTSC). Устройство относится к семейству TOOLS и работает от источника питания 12 В, что делает его пригодным для использования во внестудийных условиях.
Скачать
106 Руководство пользователя ENG
964,2 кб
|
Максимальная скорость передачи данных
|
18 Гбит/с (6 Гбит/с на один канал) |
|
Управление
|

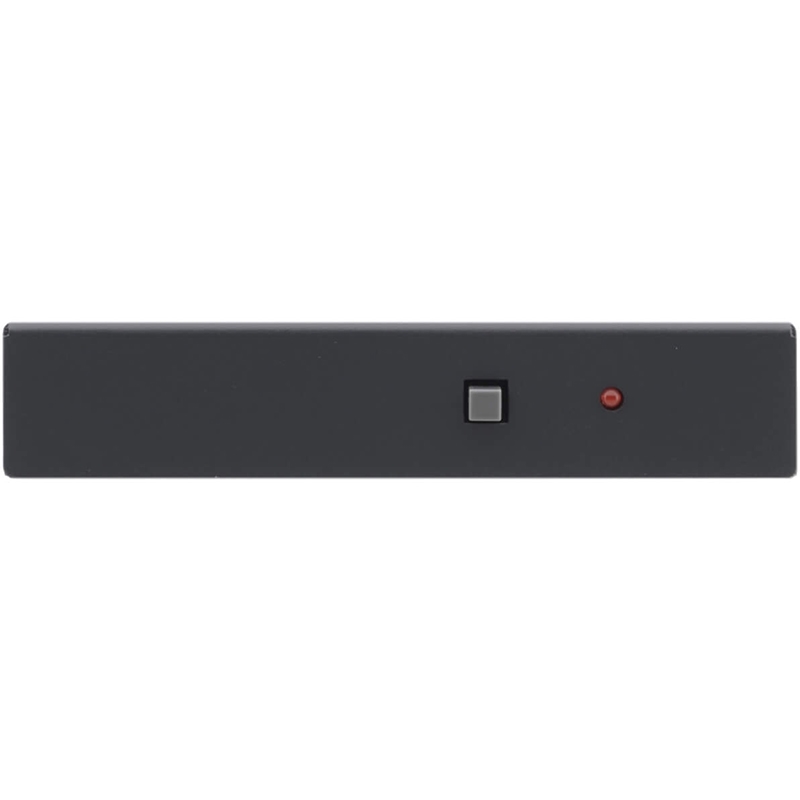

Кнопка выбора формата видеосигнала PAL / NTSC, триммер регулировки уровня аудиосигнала |
|
Питание
|
Адаптер питания 12 В постоянного тока, потребление тока 230 мА |
|
Габаритные размеры (Ш*Г*В)
|
12,00 см x 7,15 см x 2,44 см |
|
Габаритные размеры в упаковке (Ш*Г*В)
|
49,00 см х 18,60 см х 58,80 см |
|
Вес в упаковке
|
0,5 кг (приблизительно) |
|
В комплекте
|
Адаптер питания, монтажные уголки |
|
Поддержка цифровых видеостандартов
|
HDCP 2.2, HDR10 (на входе), HDMI 2.0: xvYCC color (на входе), Dolby TureHD / DTS−HD Master Audio (сквозной пропуск), Dolby Vision (на входе) |
|
Максимальный уровень выходного аудиосигнала
|
2 В (RMS), 560 Ом |
|
Максимальный уровень входного аудиосигнала
|
2 В (RMS), 20 кОм |
|
Размах напряжения выходного сигнала
|
CV (Цветные полосы 75%): 1 В / 75 Ом S-Video (Цветные полосы 75%): 1 В / 75 Ом (Y), 0,3 В (С) |
|
Отношение сигнал / шум (видео)
|
75,0 дБ |
|
Джиттер
|
2 нс |
