Артикул:
60-860090
Генератор и анализатор сигнала HDMI; поддержка 4К
Подробности
Добавить в избранное
Задать вопрос
Для получения дополнительной информации задайте вопрос нашим менеджерам через форму обратной связи

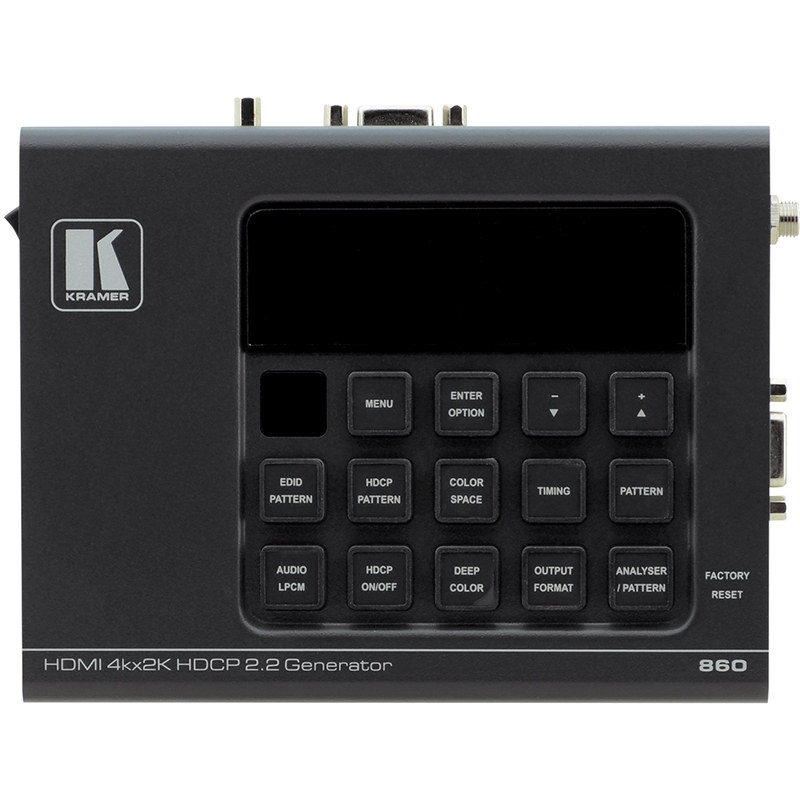

Генератор-анализатор сигналов 860 HDMI 18G (6G на графический канал) – это компактный и удобный прибор, формирующий тестовое изображение и проверяющий работоспособность тракта с сигналами разрешением до 4K/60 Гц (4:4:4), поддержкой HDMI 2.0/HDCP 2.2. По умолчанию поддерживается 88 стандартных разрешений, предусмотрено 55 тестовых изображений и более десяти вариантов анализа AV-сигналов, что выводит прибор в лидеры среди прочих аналогов. Поддерживается пакетная передача данных HDMI, анализ блоков данных EDID и HDCP, а также загрузка и эмуляция EDID.
Мониторинг служебного канала HDMI (SCDC) позволяет определять наличие и проводить анализ сигналов HDMI 18G. Предусмотрена возможность генерирования 8-канального аудио формата LPCM в широком диапазоне частот и уровней громкости
Макс. разрешение - 4K/60 Гц (4:4:4)
Поддержка - HDMI 2.0, DVI 1.0 и HDCP 1.4/2.2
Анализ - HDMI-сигналы источника/приемника до 18G (6G на графический канал)
Анализ и управление HDCP 1.4 и 2.2
Анализ и эмуляция EDID – включая канал SCDC
Анализ входных аудиосигналов
Сквозная передача и анализ сигналов HDR
Формирование синхросигнала HDMI -до 4096×2160/60 Гц (4:4:4), 8-bit
Поддержка выходных VGA-сигналов - 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (с уменьшенным интервалом - RB), 1600×1200, 1680×1050, 1920×1200 (RB), 1080p
Поддержка выходных HDMI-сигналов - 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (RB), 1600×1200, 1680×1050, 1920×1200 (RB), 3G4K, 6G4K
Пользовательские изображения - 640×480 и 1920×1080

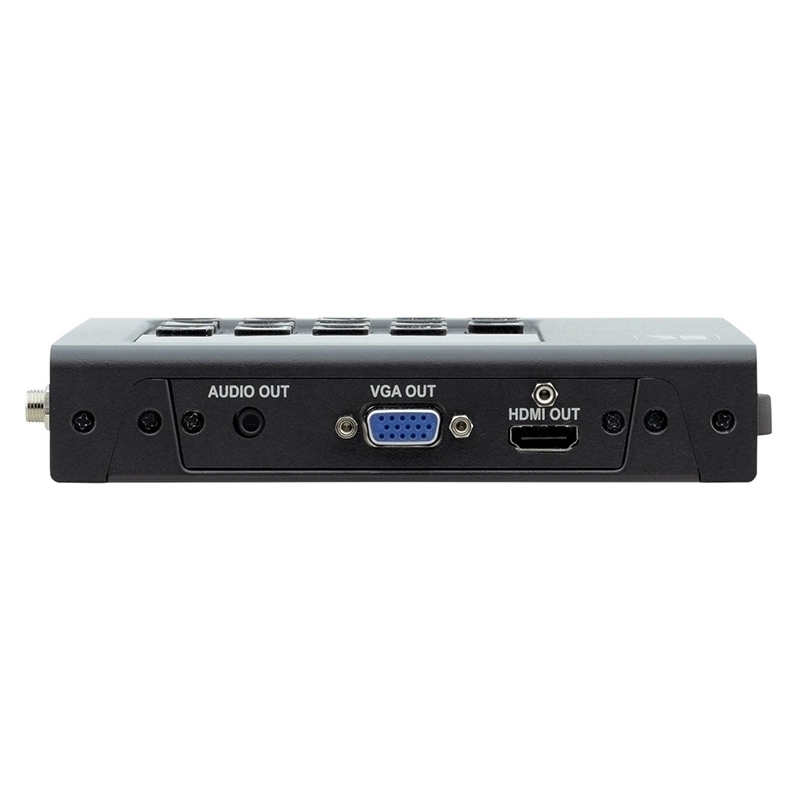

Внешний вход/выход стерео аудио
Формирование тестового звукового сигнала формата LPCM- до 8 каналов
Управление – кнопки лицевой панели, RS232, Telnet и ИК
Дисплей - отображает текущие данные и их изменение
Экранное меню – для конфигурации системы и анализа данных
Обновление встроенного ПО и шаблонов с USB-носителя
Компактное исполнение
Мониторинг служебного канала HDMI (SCDC) позволяет определять наличие и проводить анализ сигналов HDMI 18G. Предусмотрена возможность генерирования 8-канального аудио формата LPCM в широком диапазоне частот и уровней громкости
Макс. разрешение - 4K/60 Гц (4:4:4)
Поддержка - HDMI 2.0, DVI 1.0 и HDCP 1.4/2.2
Анализ - HDMI-сигналы источника/приемника до 18G (6G на графический канал)
Анализ и управление HDCP 1.4 и 2.2
Анализ и эмуляция EDID – включая канал SCDC
Анализ входных аудиосигналов
Сквозная передача и анализ сигналов HDR
Формирование синхросигнала HDMI -до 4096×2160/60 Гц (4:4:4), 8-bit
Поддержка выходных VGA-сигналов - 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (с уменьшенным интервалом - RB), 1600×1200, 1680×1050, 1920×1200 (RB), 1080p
Поддержка выходных HDMI-сигналов - 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (RB), 1600×1200, 1680×1050, 1920×1200 (RB), 3G4K, 6G4K
Пользовательские изображения - 640×480 и 1920×1080
Внешний вход/выход стерео аудио
Формирование тестового звукового сигнала формата LPCM- до 8 каналов
Управление – кнопки лицевой панели, RS232, Telnet и ИК
Дисплей - отображает текущие данные и их изменение
Экранное меню – для конфигурации системы и анализа данных
Обновление встроенного ПО и шаблонов с USB-носителя
Компактное исполнение
Скачать
|

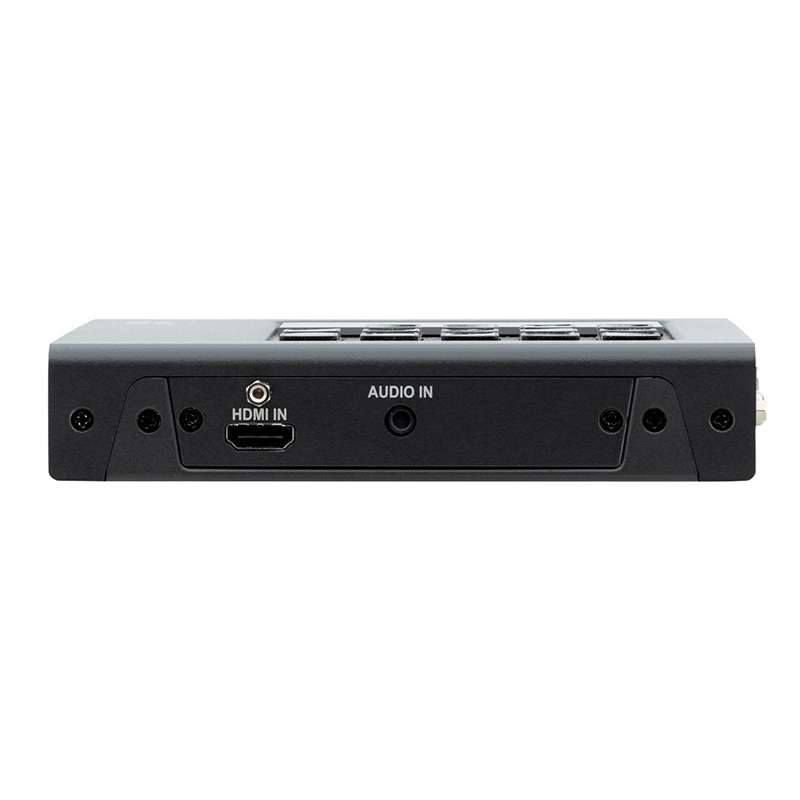

Входы
|
HDMI Небалансное стерео аудио (mini-jack 3,5 мм) RS-232 (9-конт. разъем D-sub) Ethernet ( RJ-45) USB (USB-А) |
|
Питание
|
Адаптер питания 5,2 В / 4А постоянного тока, потребление тока 1,6 А |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+60°C |
|
Относительная влажность воздуха
|
20%...90% без конденсации |
|
Соответствие стандартам безопасности
|
CE |
|
Материал корпуса
|
Металл |
|
Габаритные размеры (Ш*Г*В)
|
16,5 см x 13,2 см x 3,0 см |
|
Габаритные размеры в упаковке (Ш*Г*В)
|
30,5 см х 26,9 см х 14,7 см |
|
Вес в упаковке
|
2,7 кг (приблизительно) |
|
В комплекте
|
Адаптер питания, пульт ДУ (LR-40), защитный кейс |
|
Защита от статического электричества
|
±8 кВ (Воздушный разряд) ±4 кВ (Контактный разряд) |
