Артикул:
11-70538020
Усилитель-распределитель 1:20 видео/SDI
Подробности
Добавить в избранное
Задать вопрос
Для получения дополнительной информации задайте вопрос нашим менеджерам через форму обратной связи

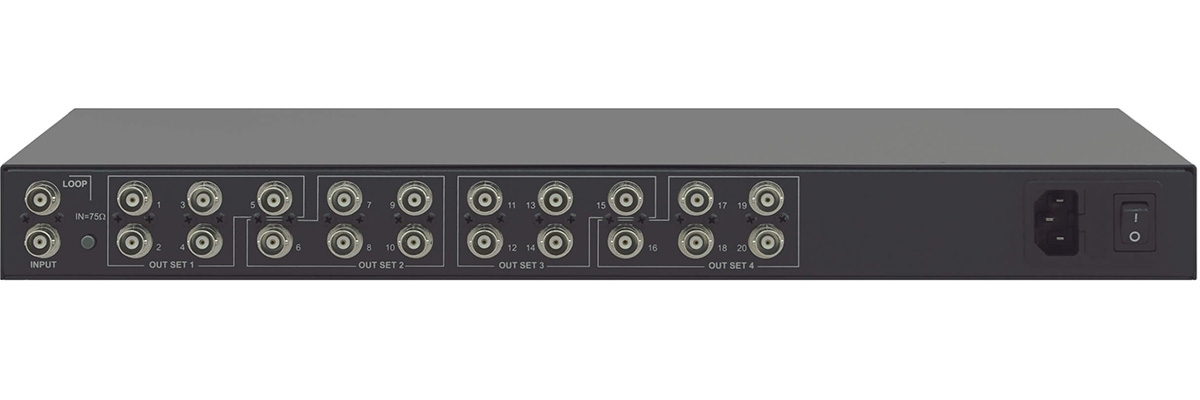

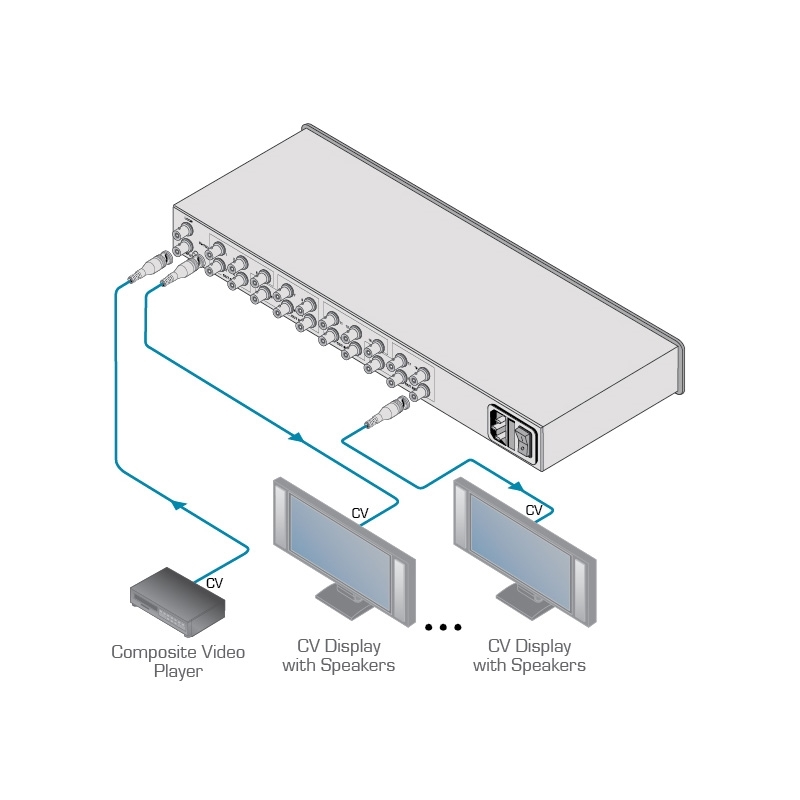

VM-1021N — усилитель-распределитель 1:20 сигналов композитного видео (CV) или SDI. Прибор осуществляет усиление и распределение входного сигнала на 20 идентичных выходов. Имеются регуляторы усиления и АЧХ, позволяющие компенсировать потери в кабелях, для каждой из 4-х групп выходов (по 5 выходов в каждой группе). Проходной вход прибора оснащен отключаемым терминатором входной линии 75 Oм.
- Ширина полосы рабочих частот 350 МГц (по уровню -3 дБ)
- Регуляторы уровня сигнала и АЧХ для каждой группы выходов (всего 4 группы по пять выходов)
- Проходной вход с отключаемым терминатором входной линии 75 Oм
- Корпус, позволяющий установить прибор в стандартную 19-дюймовую аппаратурную стойку (1U)
Скачать
|
Входы
|
CV/SDI, проходной (BNC) |
|
Выходы
|
20 CV или Компонентное видео (BNC) |
|
Отношение сигнал / шум
|
74,0 дБ |
|
Связь между каскадами
|
По постоянному току |
|
Управление
|
Регулировка уровня сигнала и АЧХ Включение/выключение терминатора входной линии 75 Oм |
|
Органы управления и регулировки
|
Подстроечные элементы на лицевой панели и кнопка выключателя на задней панели |
|
Пределы регулировки уровня сигнала
|
-1,1...+2,7 дБ |
|
Пределы регулировки АЧХ
|
0...+2,9 дБ (на частоте 4,4 МГц) |
|
Питание
|
Встроенный универсальный блок питания 100-240 В переменного тока, потребляемая мощность 6,7 ВА |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Габаритные размеры (Ш*Г*В)
|
43,6 см x 18,30 см x 4,36 см |
|
Габаритные размеры в упаковке (Ш*Г*В)
|
55,0 см x 27,6 см x 10,7 см |
|
Вес в упаковке
|
2,5 кг (приблизительно) |
|
В комплекте
|
Кабель питания |
