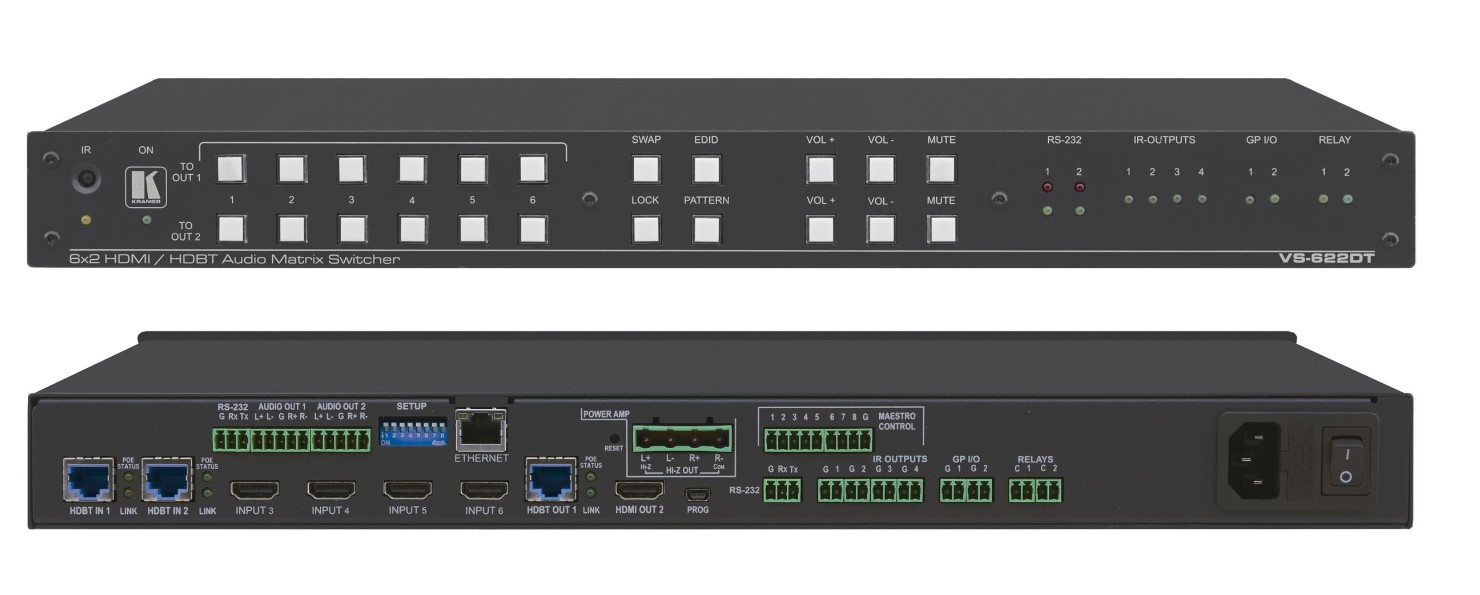

- Презентационный матричный коммутатор 6х2
- Входы: 2xHDBT (с поддержкой PoE) + 4xHDMI
- Выход HDBT (с поддержкой PoE) + выход HDMI
- Разрешение до 4K60 (4:2:0)
- Встроенный усилитель мощности
- Встроенный шлюз управления
- Встроенная система автоматизации помещения Maestro
- Деэмбедирование аудио

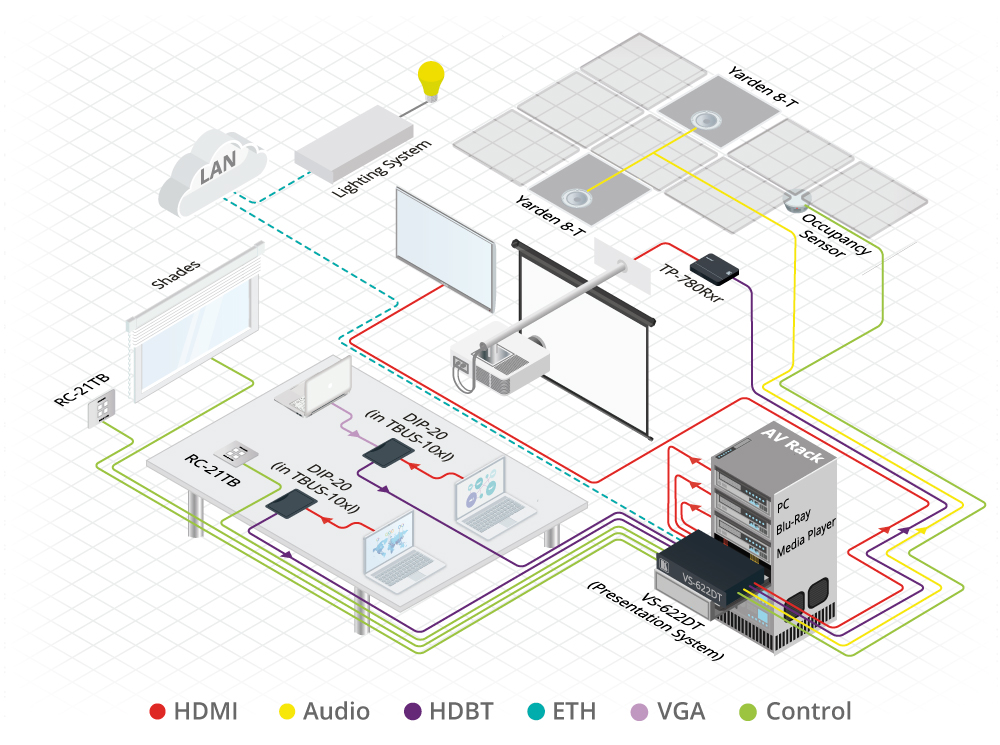

VS-622DT — многофункциональная презентационная система, представляющая собой матричный коммутатор 6х2 HDMI/HDBaseT c автоматическим или ручным переключением входов, встроенным контроллером помещения с системой управления Kramer Maestro, встроенным источником питания PoE для всех портов HDBaseT, а также встроенным усилителем мощности с поддержкой разрешений до 4K@60 Гц (4:2:0). VS-622DT осуществляет перетактирование входного сигнала, компенсацию АЧХ кабеля и переключение сигнала от любого из шести источников, (включая два источника HDBaseT и два — HDMI), на любой из двух выходов: HDMI или HDBaseT, или на оба выхода одновременно. Выбор одного из двух режимов автоматического переключения: на вход с приоритетом или вход с последним по времени подключения источником сигнала. VS-622DT также может осуществлять управление широким рядом аудио-видео устройств путем передачи сигналов управления по Ethernet или линиям HDBaseT с использованием порта RS-232, четырех портов ИК, двух портов GPI/O и двух реле. Прибор обеспечивает питание PoE для совместимых устройств.
ВНИМАНИЕ! Для гарантированного получения необходимых результатов (воспроизведения видео с нужным разрешением, правильными пропорциями изображения, корректной передачей цвета и т.д.) ОБЯЗАТЕЛЬНО выполните процедуру считывания EDID (см. соответствующий раздел Руководства по эксплуатации прибора).
- Поддержка разрешений до 4K@60 Гц (4:2:0) и WUXGA
- Максимальная скорость передачи данных 10,2 Гбит/с (3,4 Гбит/с на один канал)
- Поддержка разрешений до 4K@60 Гц (4:2:0) и WUXGA
- Максимальное расстояние передачи по линии HDBaseT — 100 м для разрешения 4K@60 Гц (4:2:0), 130 м для разрешения Full HD 1080p@60 Гц, 36 бит на пиксель, 180 м в режиме увеличенного расстояния (ultra-mode) для разрешения Full HD 1080p@60 Гц, 24 бита на пиксель
- Встроенная система управления оборудованием рабочего помещения Kramer Maestro
- Cоответствие стандартам HDMI и HDCP
- Поддержка режимов 3D, Deep Color, x.v.Color™, Lip Sync, Dolby® TrueHD, Dolby Digital Plus, DTS–HD®, каналов несжатого цифрового аудио до 7.1
- Коммутация шести входов, (включая два входа HDBaseT и два — HDMI), на независимые выходы HDMI и HDBaseT
- Источник питания PoE для совместимых устройств HDBaseT
- Технология Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования — восстанавливает сигнал при передаче по длинным линиям
- Встроенный генератор сигнала испытательных изображений
- Встроенный усилитель мощности 1х120 Вт@70 В/100 В или 2х60 Вт@8/4 Ом
- Деэмбедирование аналогового аудио из любого из входных сигналов с выводом на линейные балансные стерео аудиовыходы, а также на вход усилителя мощности
- Индивидуальная настройка поддержки HDCP на каждом из входов
- Сохранение пресетов конфигурации настроек коммутатора в энергонезависимой памяти для быстрого переключения
- Сквозная передача данных EDID средств отображения на выбранные входы устройства и сохранение EDID в энергонезависимой памяти прибора. В случае отсутствия данных EDID дисплея возможно использование блока данных EDID по умолчанию
- Возможность независимого переключения эмбедированного аудио, выводимого на два балансных аудиовыхода

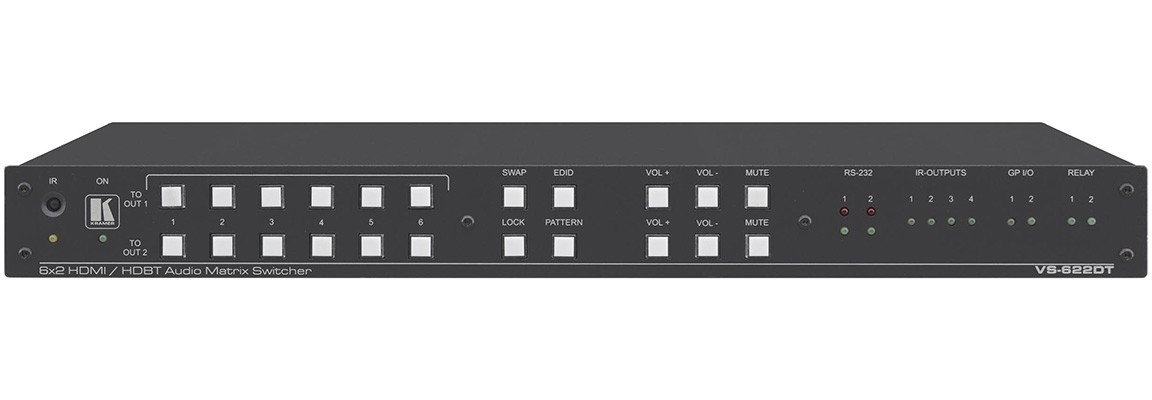

- Возможность ручного (кнопками на лицевой панели) или автоматического переключения входов
- Возможность выбора режима автоматического переключения (на вход с более высоким приоритетом, или на вход с последним по времени подключения источником сигнала)
- Кнопка блокировки лицевой панели
- Туннелирование cигналов Ethernet, RS-232 и ИК в линию HDBaseT
- Возможность дистанционного выбора входа коммутатора по технологии Step-in при помощи совместимых устройств, (например, SID-X3N и DIP-31 для входов HDMI и DIP-20 — для входов HDBaseT). Режим Step-in настраивается отдельно для каждого выхода
- Возможность удаленного управления по интерфейсам RS-232 или Ethernet при помощи последовательных команд с использованием протокола Kramer Protocol 3000, а также с использованием встроенных веб-страниц. Возможность дистанционного управления при помощи опционального ИК-пульта
- Удобство обслуживания — наличие порта mini-USB для обновления встроенного ПО
- Корпус, позволяющий установить прибор в стандартную 19-дюймовую аппаратурную стойку (1U)
Входы
|
2 HDBaseT с функцией питания PoE (RJ-45)4 HDMI |
Выходы
|

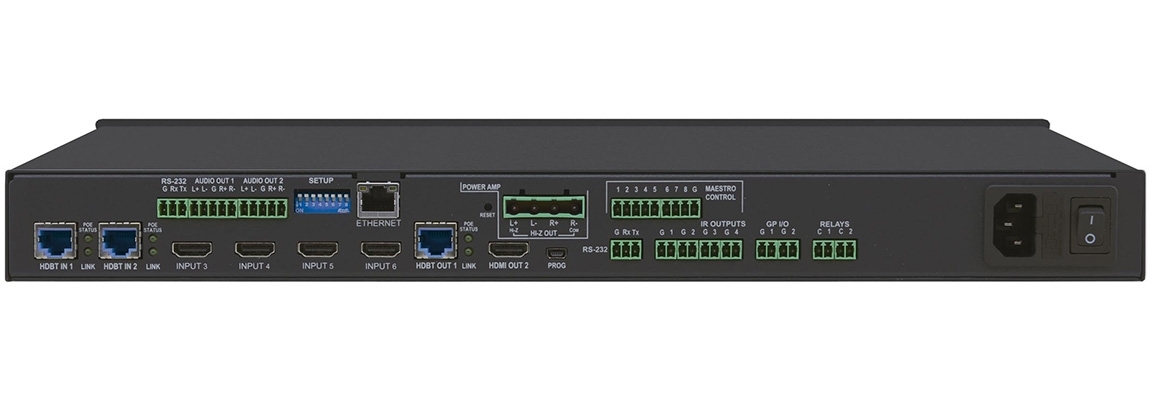

HDMIHDBaseT (RJ-45)2 балансное аналоговое cтерео аудио (5-конт. блок съемных клемм)Выход на громкоговорители стерео / моно (большой 4-конт. блок съемных клемм) |
Порты
|
Ethernet (RJ-45)RS-232 (3-конт. блок съемных клемм)4 ИК (2-конт. блок съемных клемм)2 GPI/O (2-конт. блоки съемных клемм)2 реле (2-конт. блоки съемных клемм)mini-USB для обновления встроенного ПО |
Порты
|
Ethernet (RJ-45)RS-232 (3-конт. блок съемных клемм)4 ИК (2-конт. блок съемных клемм)2 GPI/O (2-конт. блоки съемных клемм)2 реле (2-конт. блоки съемных клемм)mini-USB для обновления встроенного ПО |
Температура воздуха при эксплуатации
|
0°…+40°C |
Температура воздуха при хранении
|
–40°…+70°C |
Относительная влажность воздуха
|
10%...90% без конденсации |
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:2:0) |
Максимальная скорость передачи данных
|
10,2 Гбит/с (3,4 Гбит/с на один канал) |
Максимальное расстояние передачи сигнала по линии HDBaseT
|
100 м для 4K@60 Гц (4:2:0) 130 м для Full HD 1080p@60 Гц, 36 бит на пиксель180 м для режима увеличенного расстояния передачи (ultra-mode) и Full HD 1080p@60 Гц, 24 бита на пиксель |
Управление
|
Кнопки лицевой панели, RS-232, Ethernet, встроенные веб-страницы, ИК (при помощи опционального пульта ДУ) |
Индикация
|
Светодиодные индикаторы питания, приема ИК-сигналов, наличия сигналов на портах встроенного контроллера помещения (RS-232, ИК, GPI/O, реле), индикаторы наличия подключенной линии и состояния питания PoE на каждом из портов HDBaseT |
Питание
|
Встроенный универсальный источник питания 100-240 В переменного тока, потребляемая мощность 250 ВА |
Вес в упаковке
|
3,7 кг (приблизительно) |
Поддержка цифровых видеостандартов
|
HDMI, HDCP 1.4 |
Интерфейс управления
|
RS-232, Ethernet, GPI/O |
Габаритные размеры в упаковке (ШхГхВ)
|
52,5 см x 33,0 см x 10,7 см |
Гарантия
|
7 лет |
Габаритные размеры (Ш х Г х В)
|
43,6 см x 23,7 см x 4,4 см |
В комплекте
|
Кабель питания |
