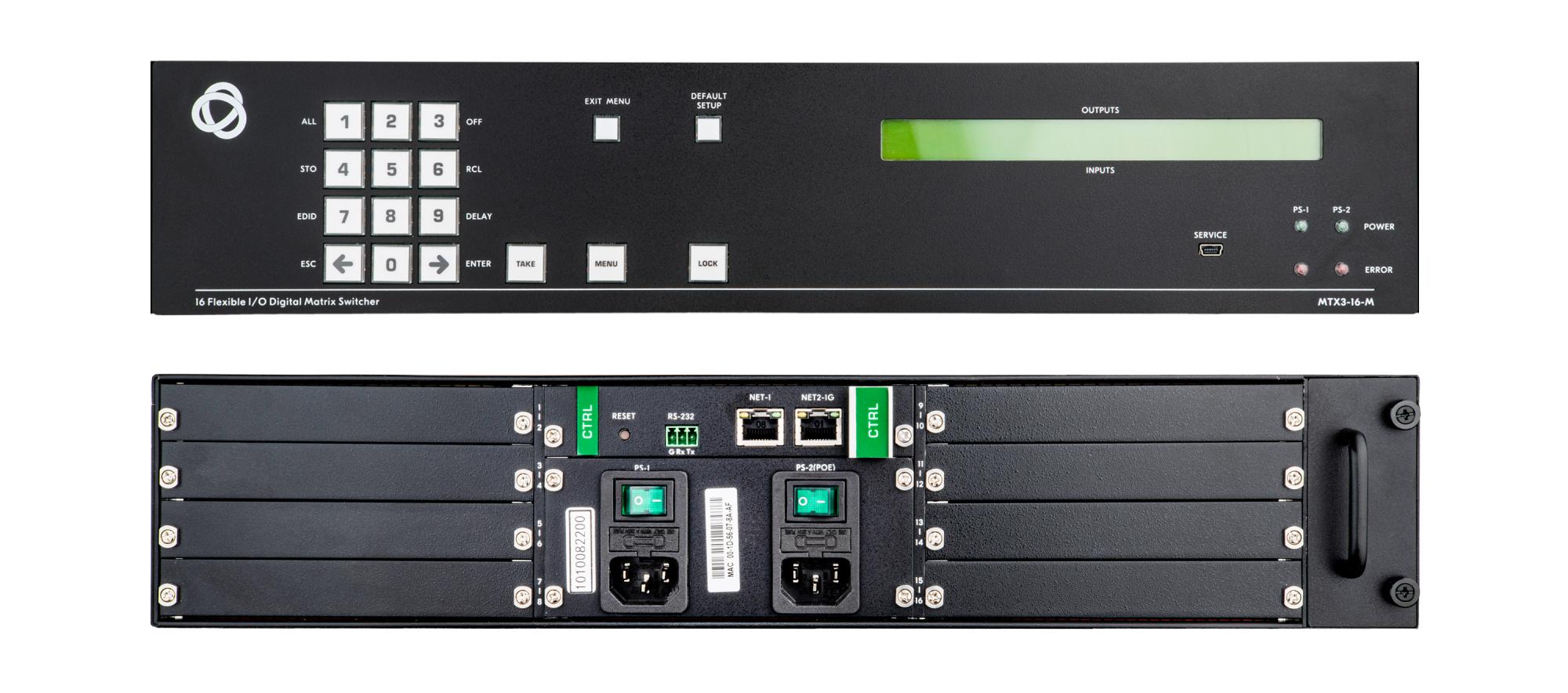

MTX3-16-M — модульный матричный коммутатор для работы с сигналами HDMI™, HDBaseT, VGA, SDI, а также аналоговыми и цифровыми аудиосигналами. Каждый из 8 слотов шасси допускает установку как входного, так и выходного модуля. Обеспечивается гибкий выбор соотношения числа входных/выходных модулей, благодаря чему можно создать матрицу размерностью от 2х14 до 14х2, а также любой другой конфигурации в вышеуказанных пределах с шагом в 2 выхода или 2 входа. Предусмотрена горячая замена модулей (без выключения матричного коммутатора). В устройстве имеется модуль управления, занимающий отдельный центральный слот. Шасси в будущем сможет обеспечить работу и новых модулей с поддержкой разрешений до 8K.
BLACK COVER (ЗАГЛУШКА) ПОСТАВЛЯЕТСЯ С ШАССИ
- Максимальная скорость передачи данных: 18 Гбит/с (6 Гбит/с на один канал) в
зависимости от установленных модулей
- Максимальное разрешение: 4K@60 Гц (4:4:4) в зависимости от установленных модулей
- Гибкий выбор соотношения числа входных/выходных модулей, доступные размерности
матрицы от 2х14 до 14х2, а также любая конфигурация в указанных пределах с шагом в 2 выхода или 2 входа
- Универсальные слоты, поддерживающие установку как передающих, так и приемных модулей
- Отдельный модуль управления (интерфейсы RS-232 и Ethernet)
- Быстрое и эффективное управление — совместимость с сетевой платформой Kramer
Network, которая позволяет осуществлять: автоматическое обнаружение устройства в сети, обновление встроенного ПО шасси и модулей, идентификацию типа модуля, слота, в который он установлен, рабочего состояния (ID модуля и текущей версию встроенного ПО), переключение входов, конфигурирование отдельных функций (например, производить регулировку уровня сигнала в модулях аудио), сохранение и вызов коммутационного сценария (конфигурацию связей между входами и выходами) матрицы и другие функции
- Отдельный встроенный источник питания PoE совместимых удалённых приемников/передатчиков HDBaseT, подключённых соответственно к выходным/входным модулям HDBaseT в составе MTX3-16-M
- Удобство и разнообразие способов управления. Ручное управление: кнопки
переключения входов/выходов, в том числе для организации одновременного переключения нескольких входов на несколько выходов, кнопка блокировки органов лицевой панели, кнопки вызова и выхода из экранного меню, кнопки сохранения и вызова пресета коммутационного сценария, кнопка включения комбинации настроек по умолчанию. Дистанционное управление: по Ethernet c использованием интуитивно-понятных встроенных веб-страниц, по RS-232 или Ethernet с использованием команд API протокола Kramer Protocol 3000
- Соответствие требованиям сертификата OWASP–10 (Open Web Application Security Project) в отношении безопасности использования веб-интерфейса для управления устройством
- Удобство обслуживания — светодиодные индикаторы питания и наличия ошибки, ЖК-
дисплей, возможность обновления встроенного ПО c помощью локального порта mini-USB, кнопка Reset для перезапуска модуля управления
- Простота установки: корпус, предполагающий установку в стандартную 19-дюймовую
аппаратурную стойку (2U)
Модель
|
Наименование
|
H2-OUT2-F34
|
Модуль c 2 выходами 4К HDMI; поддержка 4К60 4:4:4
|
|
H2A-IN2-F34
|
Модуль c 2 входами 4К HDMI и эмбедированием/деэмбедированием аналогового стерео аудио на 3,5-мм разъемах; поддержка 4К60 4:4:4
|
|
H2A-OUT2-F34
|
Модуль c 2 выходами 4К HDMI и эмбедированием/деэмбедированием аналогового стерео аудио на 3,5-мм разъемах; поддержка 4К60 4:4:4
|
|
DTAxrD2-IN2-F34
|
Модуль c 2 входами HDBaseT (витая пара); поддержка 4К60 4:4:4
|
|
HDBT7-IN2-F16(DT)
|
Модуль c 2 входами HDBaseT (витая пара)
|
DTAxrD2-OUT2-F34
|
Модуль c 2 выходами HDBaseT (витая пара); поддержка 4К60 4:4:4
|
|
DTAxrC2-IN2-F34
|
Модуль c 2 входами HDBaseT (витая пара), передача HDMI, аудио, двунаправленного RS-232,Ethernet и ИК; поддержка 4К60 4:4:4
|
|
DTAxrC2-OUT2-F34
|
Модуль c 2 выходами HDBaseT (витая пара), передача HDMI, аудио, двунаправленного RS-232,Ethernet и ИК; поддержка 4К60 4:4:4
|
|
F676-IN2-F34
|
Модуль с 2 оптическими входами для передачи сигнала HDMI и RS-232, совместим с модулями SFP+. Модули OSP-MM1 поставляются в комплекте; поддержка 4К60 4:2:0
|
F676-OUT2-F34
|
Модуль с 2 оптическими выходами для передачи сигнала HDMI и RS-232, совместим с модулями SFP+. Модули OSP-MM1 поставляются в комплекте; поддержка 4К60 4:2:0
|
|
PS-34
|
Резервный блок питания для VS-34FD/STANDALONE
|
|
PS-4812
|
Дополнительный блок питания для VS-34FD/STANDALONE; поддержка PoE
|
|
