Гарантия: 7 лет
Артикул:
20-80474090
Матричный коммутатор с 32 переназначаемыми портами HD-SDI 12G
- Матричный коммутатор SDI
- 32 порта (каждый может быть входным или выходным)
- Скорость передачи данных до 12 Гбит/с
- Поддержка SD-SDI, HD–SDI, 3G HD–SDI и 12G–SDI
- Конфигурация матрицы: 16х16 или любая другая
- Конфигурация усилителя-распределителя 1:31 и коммутатора 31х1
- Корпус 19² 1U глубиной 10 см
Подробности
Задать вопрос

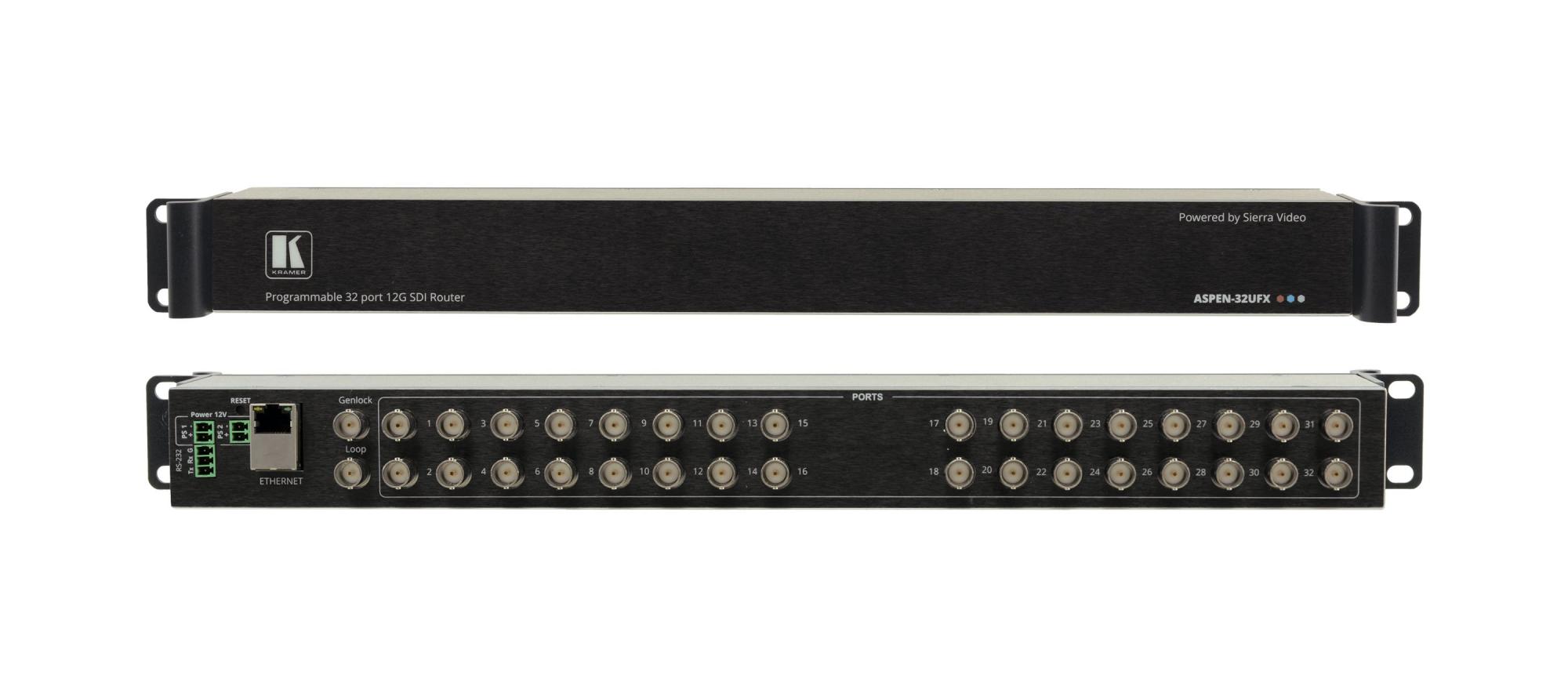

ASPEN-32UFX – 32-портовый матричный коммутатор для сигналов SDI, поддерживающий стандарты до 12G. Каждый SDI порт может использоваться как входной или выходной, позволяя использовать устройство в качестве усилителя-распределителя 1х31, коммутатора 31х1, матричного коммутатора 16х16 или любой другой комбинации входов и выходов. Устройство управляется с помощью интуитивно-понятной web-страницы или с помощью внешнего контроллера через RS-232 или Ethernet.
- Макс. скорость передачи данных: 12 Гбит/с
- Совместимость с HDTV
- Поддержка стандартов 12G–SDI — SMPTE ST–2082–1, 3G–SDI — SMPTE 424M, HD–SDI — SMPTE 292M, SDI — SMPTE 259M/344M
- Kramer Equalization & re-Klocking™ Technology – собственная технология компенсации АЧХ кабеля и перетактирования сигнала
- Поддержка ANC Data – эмбеддированное аудио, телетекст, тайм-коды и т.д.
- Компенсация кабеля – Сигналы SD до 300 метров
- Сигналы 1,5G HD до 200 метров
- Cигналы 3G до 100 метров
- Cигналы 6G до 100 метров
- Cигналы 12G до 80 метров
- Бесподрывная коммутация благодаря внешней синхронизации сигналов в случае, если сигналы от источников синхронизированы с точностью не хуже двух строк
- Универсальная внешняя синхронизация с использованием аналоговых сигналов
- Сохранение 8 настроек коммутации
Скачать
|
Порты
|
32 x 12G-SDI / 3G-SD I / HD-SDI / SDI (BNC); Порт внешней синхронизации (BNC) |
|
Порты
|
32 x 12G-SDI / 3G-SD I / HD-SDI / SDI (BNC); Порт внешней синхронизации (BNC) |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Максимальное разрешение видеосигнала
|
4К@60 Гц (4:2:2) |
|
Максимальная скорость передачи данных
|
12 Гбит/с |
|
Связь между каскадами
|
Непосредственная связь |
|
Управление
|
RS-232, Ethernet, Встроенные web-страницы |
|
Питание
|
Источник питания 12 В пост. тока, 5 А; Потребление тока 2 А |
|
Соответствие стандартам безопасности
|
CE |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Тип корпуса
|
Для установки в стандартную аппаратурную стойку 19’’, 1U |
|
Материал корпуса
|
Алюминий |
|
Система охлаждения
|
Встроенный вентилятор |
|
Вес в упаковке
|
1,9 кг (приблизительно) |
|
Поддержка цифровых видеостандартов
|
12G-SDI — SMPTE ST-2082-1, 3G-SDI — SMPTE 424M, HD-SDI — SMPTE 292M, SDI — SMPTE 259M / 344M |
|
Максимальная длина линии передачи
|
300 м (SD); 200 м (1,5G); 100 м (3G); 100 м (6G); 80 м (12G) |
|
Габаритные размеры в упаковке (ШхГхВ)
|
55,00 см x 27,60 см x 10,70 см |
|
Гарантия
|
7 лет |
|
Особенности
|
Genlock |
|
Габаритные размеры (Ш х Г х В)
|
43,64 см x 10,00 см x 4,36 см |
|
В комплекте
|
Адаптер питания |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
