Гарантия: 7 лет
Артикул:
30-80392090
Преобразователь RS-232 (RS-485) + ИК + Реле — Ethernet; 2 порта RS-232, 4 ИК, 2 Реле, web-интерфейс
- Преобразователь интерфейса
- Ethernet
- 10 портов управления: 2 RS-232 + 4 ИК + 2 GPI/O+2 Реле
- Web-интерфейс
Подробности
Задать вопрос

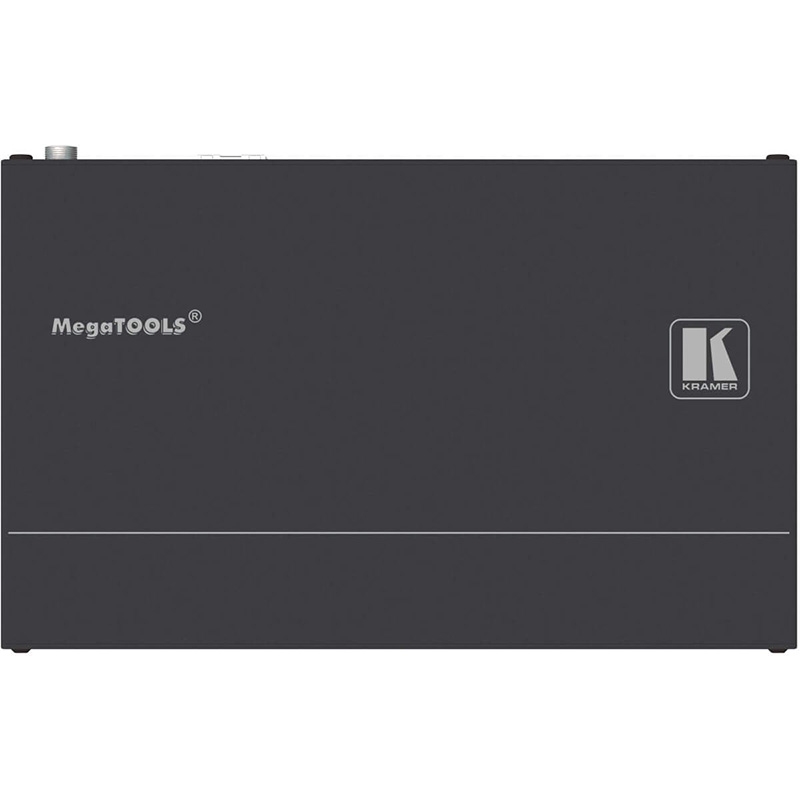

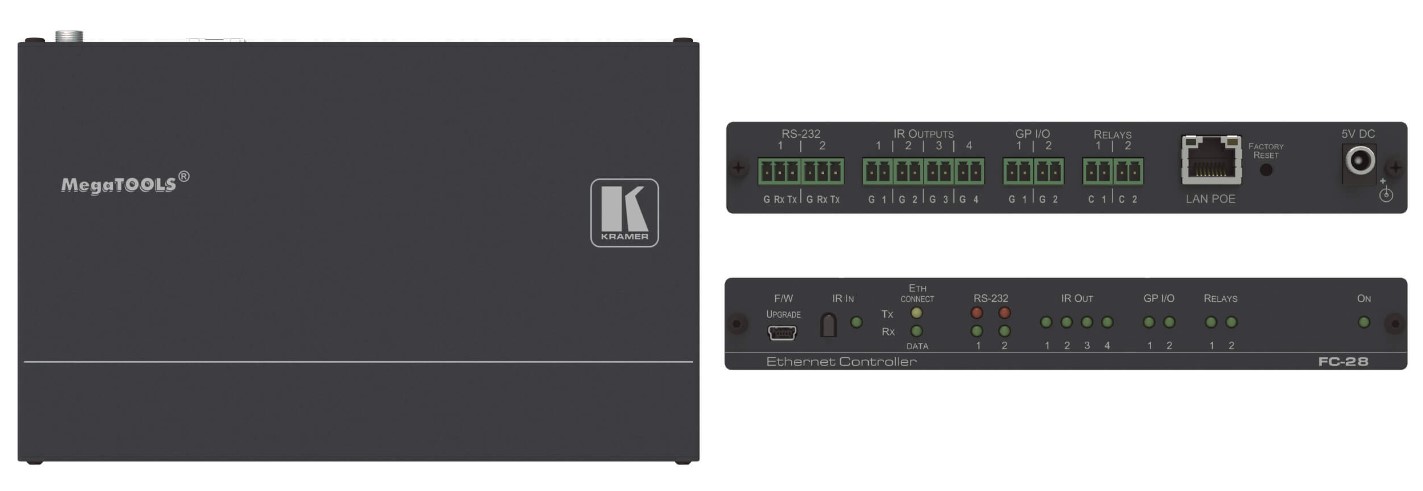

FC-28 — преобразователь интерфейса, работающий в сети Ethernet и имеющий 10 портов управления: 2 RS-232, 4 ИК, 2 GPI/O и 2 реле с «сухими контактами». При помощи данного устройства пользователь по своей локальной сети может удаленно управлять как специализированным аудио-видео оборудованием, таким как масштабаторы, видеопанели, усилители мощности и медиаплееры, так и оборудованием общего назначения, включающим системы освещения, вентиляции и кондиционирования помещения, моторизованные экраны и шторы, запирающие устройства дверей и окон, датчики движения и т.д., используя вышеуказанный набор интерфейсов. Устройство может использоваться в качестве шлюза-расширителя портов в системе Kramer Control.
- 1 порт Ethernet для подключения по локальной сети ПК управления или вспомогательных контроллеров
- Интерфейсы управления: 2 порта RS-232 для управления оборудованием при помощи последовательных команд; 4 ИК-порта для подключения ИК-излучателей для управления мультимедийным оборудованием+ 1 ИК-порт для обучения командам от ИК-пульта ДУ; 2 порта ввода-вывода общего назначения GPI/O, которые могут быть сконфигурированы в качестве цифрового входа, цифрового выхода или аналогового входа для управления датчиками движения, запирающими устройствами дверей, уровнем громкости в аудиоусилителях, а также уровнем освещения; 2 реле с «сухими контактами» для управления моторизованными шторами и экраном, системой освещения, а также иными системами и оборудованием в управляемом пространстве
- Поддержка Plug and Play, статического или динамического предоставления IP-адреса (DHCP)
- До 40 IP-клиентов, работающих одновременно
- Гибкие возможности питания: PoE (в соответствие со стандартом IEEE 802.3af) или адаптер питания
- Индикаторы питания, сетевого подключения и приема/передачи команд по каждому из портов управления
- Порт mini-USB для обновления встроенного ПО
- Удобное управление при помощи встроенных веб-страниц
- Компактный корпус Kramer MegaTOOLS™, позволяющий установить 2 прибора в один ряд в стандартную 19-дюймовую аппаратурную стойку (1U) при помощи опционального адаптера RK-T2B-B
Скачать
|
Входы
|
Встроенный ИК-датчик для обучения командам от ИК-пульта ДУ |
|
Выходы
|
4 ИК (2-конт. съёмные клеммы) 2 реле (2-конт. съёмные клеммы), 36 В пост. / перем. тока, 2 А |
|
Порты
|
2 RS-232 (3-конт. блок съёмных клемм)2 GPI/O (2-конт. блок съёмных клемм) Ethernet (RJ-45)USB (mini-USB) для обновления встроенного ПО) |
|
Порты
|
2 RS-232 (3-конт. блок съёмных клемм)2 GPI/O (2-конт. блок съёмных клемм) Ethernet (RJ-45)USB (mini-USB) для обновления встроенного ПО) |
|
Скорость передачи данных по интерфейсу RS-232
|
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
|
Питание
|
Адаптер питания 5 В постоянного тока, потребление тока 230 мA |
|
Соответствие стандартам безопасности
|
СЕ |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Материал корпуса
|
Алюминий |
|
Система охлаждения
|
Естественная конвекция |
|
Максимальная суммарная скорость передачи данных на всех портах устройства
|
150 кбит/с (суммарно по всем портам) |
|
Максимальная длина кабеля для передачи ИК-сигнала
|
80 м |
|
Поддерживаемые частоты приемника ИК-сигнала
|
20 кГц – 60 кГц |
|
Поддерживаемые частоты выхода ИК-сигнала
|
20 кГц – 1,2 МГц |
|
Соответствие стандартам безопасности при транспортировке
|
ISTA 1A |
|
Интерфейс управления
|
RS-232, Ethernet, GPI/O |
|
Габаритные размеры в упаковке (ШхГхВ)
|
34,5 см х 16,5 см х 5,2 см |
|
Количество входов
|
1 |
|
Количество выходов
|
6 |
|
Габаритные размеры (Ш х Г х В)
|
19,0 см x 11,5 см x 2,7 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Вес в упаковке
|
1,0 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер питания |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
FC-28 - Спецификация ENG (08.2023)
246,7 кб
FC–28 Release Note
127,3 кб
