Гарантия: 7 лет
Артикул:
50-80021190
Передатчик HDMI, RS-232 и ИК по витой паре HDBaseT; увеличенное расстояние передачи, поддержка 4К60 4:2:0
- Передатчик HDMI, RS-232 и ИК по витой паре HDBaseT
- Поддержка 4K60 4:2:0
- Увеличенная дальность передачи: до 100 м (4K60 4:2:0), до 180 м (1080p60)
Подробности
Задать вопрос

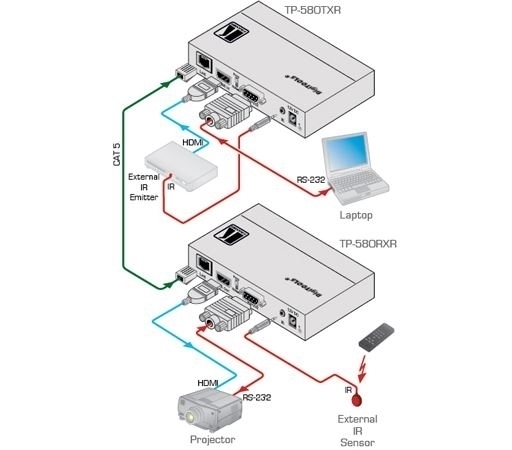

Передатчик TP-580Txr преобразует сигнал HDMI, а также сигналы RS-232 и ИК в сигнал формата HDBaseT, предназначенного для передачи по кабелю типа «витая пара». Приём и обратное преобразование сигнала осуществляется при помощи соответствующего приёмника, например TP-580Rxr. Прибор способен передавать сигнал разрешением до 4K@60 Гц (4:2:0) 24 бита на пиксель на расстояние до 100 м.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Максимальная скорость передачи видеоданных 10,2 Гбит/с (3,4 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:2:0)
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Двусторонняя передача сигналов RS−232 и ИК
- Cквозной пропуск данных EDID от дисплея к источнику, поддержка CEC
- Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
- Максимальная дальность передачи сигнала составляет 100 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель, 130 м для разрешения 1080p@60 Гц 36 битов на пиксель и 180 м для разрешения 1080p@60 Гц 24 бита на пиксель в режиме увеличенного расстояния передачи (ultra mode). ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
- Удобство обслуживания и диагностики — светодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также подключённой линии HDBaseT
- Простота и удобство инсталляции: компактный корпус DigiTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить три прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-3PT-B
Скачать
|
Входы
|
HDMI |
|
Выходы
|
HDBaseT (RJ-45) |
|
Порты
|
RS-232 (9-конт. разъем D-sub), ИК (mini-jack 3,5 мм) |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Питание
|
Адаптер 12 В пост. тока; 2 А, Потребляемый ток: 295 мА |
|
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:2:0) 24 бита на пиксель |
|
Управление
|
Выключатель режима обновления встроенного ПО через порт RS-232 |
|
Индикация
|
Cветодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также подключённой линии HDBaseT |
|
Тип корпуса
|
DigiTOOLS™ |
|
Вес в упаковке
|
0,7 кг (приблизительно) |
|
Скорость передачи данных
|
10,2 Гбит/с (3,4 Гбит/с на один канал) |
|
Дальность передачи сигнала
|
До 100 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель, До 130 м для разрешения 1080p@60 Гц 36 битов на пиксель, До 180 м для разрешения 1080p@60 Гц 24 бита на пиксель в режиме увеличенного расстояния передачи (ultra mode), ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
|
Скорость передачи данных RS-232
|
От 300 до 115200 бит/с |
|
Поддержка цифровых стандартов
|
HDMI 2.0, HDCP 2.2, HDBaseT 1.0 |
|
Вес
|
0,2 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
Габаритные размеры (Ш х Г х В)
|
12,00 x 7,15 x 2,44 см |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
15,70 x 12,00 x 8,70 см |
|
В комплекте
|
Адаптер питания |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
TP–580TXR, TP–580RXR Release Notes
118,9 кб
HDBT Installation Guide
609 кб
