Гарантия: 7 лет
Артикул:
50-80026090
Приёмник HDMI, RS-232 и ИК по витой паре HDBaseT с увеличенным расстоянием передачи; до 200 м, поддержка 4K60 4:4:4
- Приемник HDMI, RS-232 и ИК по витой паре HDBaseT
- Поддержка 4K60 4:4:4 и HDR 10
- Использование компрессии
- Увеличенная дальность передачи: до 100 м (4K60 4:4:4), до 200 м (1080p60)
Подробности
Задать вопрос

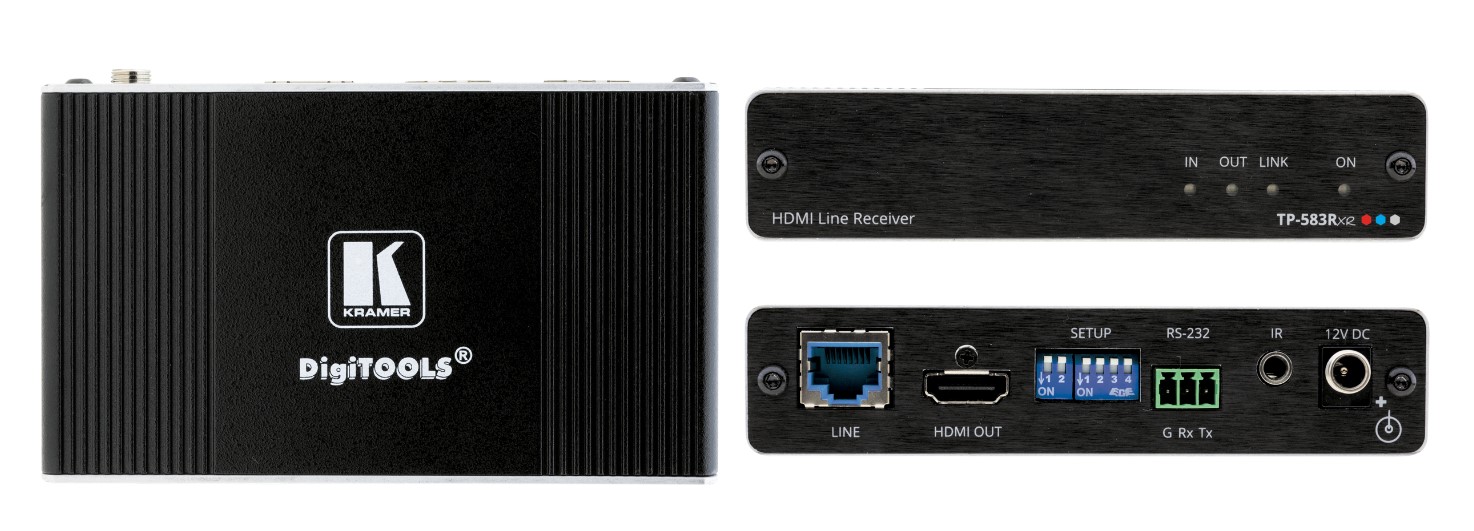

Приёмник TP-583Rxr преобразует входной сигнал в формате HDBaseT, передаваемый по кабелю типа «витая пара» при помощи соответствующего передатчика (например TP-583Txr), в исходные сигналы HDMI, а также RS-232 и ИК. Прибор способен принимать сигнал HDR разрешением до 4K@60 Гц (4:4:4) на расстоянии до 100 м.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Максимальная скорость передачи видеоданных 18 Гбит/с (6 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:4:4)
- Использование технологии цифрового сжатия сигнала с невысоким уровнем компрессии, обеспечивающей передачу сигнала 4K@60 Гц (4:4:4) HDR 10 без видимых потерь и с близкой к нулю задержкой
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Двусторонняя передача сигналов RS−232 и ИК
- Cквозной пропуск данных EDID от дисплея к источнику, поддержка CEC
- Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
- Максимальная дальность передачи сигнала зависит от применяемого уровня компрессии и составляет 100 м для разрешения 4K@60 Гц (4:4:4) при высоком уровне компрессии. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
- Удобство обслуживания и диагностики — светодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также подключённой линии HDBaseT
- Простота и удобство инсталляции: компактный корпус DigiTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить три прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-3PT-B
С этим товаром покупают:
Скачать
|
Входы
|
HDBaseT (RJ-45) |
|
Выходы
|
HDMI |
|
Порты
|
RS-232 (3-конт. блок съёмных клемм) , ИК (mini-jack 3,5 мм) |
|
Управление
|
DIP-переключатели для установки дальности передачи чигнала, уровня компрессии, режима передачи сигналов RS-232 и ИК |
|
Питание
|
Адаптер 12 В пост. тока; 2 А, Потребляемый ток: 400 мА |
|
Максимальное разрешение видеосигнала
|
Высокий уровень компрессии: 3840 x 2160@60 Гц (4:4:4) 24 бита на пиксель; Стандартный уровень компрессии: 4096 x 2160@60 Гц (4:4:4) 24 бита на пиксель; Отсутствие компрессии: 4096 x 2160@60 Гц (4:2:0) 24 бита на пиксель |
|
Максимальная скорость передачи данных
|
18 Гбит/с (6 Гбит/с на один канал) |
|
Скорость передачи данных по интерфейсу RS-232
|
От 300 до 115200 бит/с |
|
Индикация
|
Cветодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также подключённой линии HDBaseT |
|
Соответствие стандартам безопасности
|
CE, UL |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Тип корпуса
|
DigiTOOLS™ |
|
Материал корпуса
|
Алюминий |
|
Дальность передачи сигнала
|
Высокий уровень компрессии: До 100 м для разрешений 4K@60 Гц (4:4:4) или 4K@60 Гц (4:2:0); До 180 м для разрешения 4K@30 Гц (4:4:4); До 200 м для разрешения 1080p@60 Гц 24 бита на пиксель; Стандартный уровень компрессии: До 100 м для разрешений 4K@60 Гц (4:4:4), 4K@60 Гц (4:2:0) или 4K@30 Гц (4:4:4); До 180 м для разрешения 1080p@60 Гц 24 бита на пиксель; Отсутствие компрессии: До 100 м для разрешения 4K@60 Гц (4:2:0); До 180 м для разрешения 1080p@60 Гц 24 бита на пиксель; ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
|
Охлаждение
|
Естественная конвекция |
|
Поддержка цифровых стандартов
|
HDMI 2.0, HDR 10, HDCP 2.2, HDBaseT 1.0 |
|
Полоса частот передачи данных ИК
|
20 кГц...100 кГц |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
15,70 x 12,00 x 8,70 см |
|
Габаритные размеры (Ш х Г х В)
|
12,00 x 7,15 x 2,44 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10 % до 90 % без конденсации |
|
Вес в упаковке
|
0,72 кг (приблизительно) |
|
Вес
|
0,20 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер питания, монтажные уголки |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
TP‑583Txr, TP‑583Rxr Release Notes
216,9 кб
