Артикул:
50-80588090
Коммутатор 3х1 USB-C и HDMI + USB и приемник/передатчик по кабелю витой пары HDBaseT; поддержка 4K60 4:4:4, деэмбедирование аудио, PoE
- Совместная коммутация 3х1 сигналов AV 4K60 (4:4:4) и USB 3.2
- 2 входа HDMI/USB-B + 1 вход USB–C
- Порт HDBT 3.0 (режим передачи или приема), поддержка PoE
- Встроенная док-станция USB–C
- Порт Ethernet, поддержка PoE
Подробности
Задать вопрос

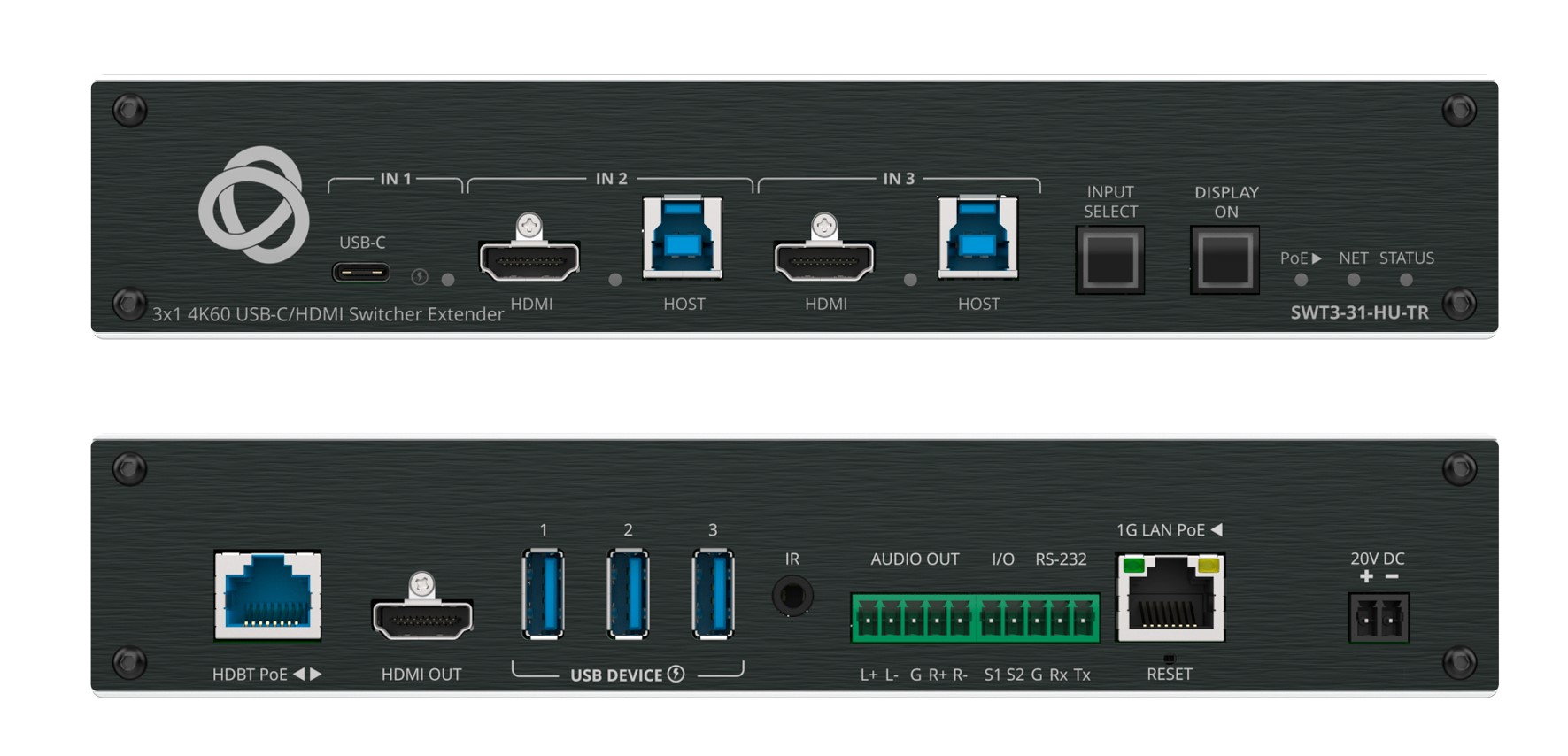

SWT3-31-HU-TR — автоматический коммутатор 3х1 с входом USB-C, двумя комбинированными входами HDMI/USB-B, выходом HDMI, а также портом HDBaseT 3.0 с поддержкой питания PoE, который может гибко настраиваться для передачи или приёма по линии витой пары сигналов 4K60 Гц (4:4:4) HDMI, USB 2.0, Ethernet, RS−232 и ИК. Также имеется три входа USB-A для подключения периферийных устройств в помещении (клавиатура, мышь, камера, саундбар и т.д.), которые можно переключать на один из двух активных хостов USB-B одновременно с переключением источников аудио-видеосигнала на общий дисплей с входом HDMI.
ВНИМАНИЕ! Использование неэкранированной витой пары (UTP) не допускается. Экранированная витая пара и разъёмы должны соответствовать категории Cat6 или выше.
ВНИМАНИЕ! Использование неэкранированной витой пары (UTP) не допускается. Экранированная витая пара и разъёмы должны соответствовать категории Cat6 или выше.
- Максимальная скорость передачи видеоданных 18 Гбит/с (6 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:4:4)
- Параллельная коммутация источников аудио-видео сигнала с устройством отображения и периферийных USB-устройств с активным USB-хостом для удобства гибридной совместной работы
- В качестве источника аудио-видео сигнала может использоваться любое пользовательское устройство с выходом USB-C, поддерживающим режим DisplayPort Alternate Mode (DP Alt Mode). Одновременно осуществляется подключение к периферийным устройствам USB 3.1 и сети Ethernet, а также быстрая зарядка с мощность зарядки до 60 Вт (в случае поддержки пользовательским устройством спецификации PD–2.0) — всё по единому кабелю USB-C
- Стандартный передатчик, обладающий совместимостью с другими имеющимися на рынке устройствами HDBaseT. Для достижения оптимального расстояния передачи сигнала рекомендуется использовать кабели экранированной медной витой пары Kramer BC-UNIKat. При использовании кабелей других производителей максимальное значение расстояния передачи может снижаться
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.3, HDR 10, СEC, Deep Color, x.v.Color™, lip sync, некомпрессированного многоканального аудио Dolby TrueHD, DTS-HD, 4K, пропуска сигналов 3D, а также данных EDID от дисплея к источнику сигнала без изменения
- Гибкая коммутация и расширение портов USB — активный хост USB 3.2 подключается к коммутатору-удлинителю как со стороны передатчика, так и со стороны приемника. Сигналы USB 2.0 распространяются между передающей и приемной сторонами коммутатора-удлинителя, что позволяет подключать и переключать активный USB-хост как к локальным USB 3.1, так и к удаленным USB 2.0 устройствам, включая камеры и аудиоустройства, а также устройства HID (Human Interface Devices), такие как мыши, клавиатуры или интерактивные доски
- Наличие проходного выхода HDMI — в режиме передатчика-коммутатора активный входной сигнал USB-C или HDMI передается на выход HDBT и параллельно выводится на порт HDMI для подключения локального монитора или добавления дополнительного устройства в последовательную цепочку
- Интеллектуальная система работы с данными EDID Kramer I–EDIDPro™ — беспроблемное автоматическое взаимное подключение источников и средств отображения по принципу Plug and Play
- Передача многоканального аудио — до 32 каналов несжатого аудио для поддержки работы с устройствами объемного звучания студийного уровня
- Автоматическое деэмбедирование аудио из сигнала HDMI c выводом на аналоговый балансный стереовыход для воспроизведения при помощи профессиональной аудиосистемы. Параллельно эмбедированное аудио поступает в составе сигнала HDMI на средство отображения (например ТВ-приёмник) и может воспроизводиться его встроенными громкоговорителями или подключённой внешней аудиосистемой
- Автоматическое переключение входов в режиме, определяемом пользователем — например, переключение на вход с последним по времени подключения активным источником видеосигнала. Парно-синхронизированный комплект, позволяющий автоматически переключать совместимые устройства передатчика и приемника, рекомендованные Kramer, для простого переключения без необходимости в специальном управлении
- Удобное интегрированное подключение к системе онлайн-совещаний — Встроенная гибкая функция автоматического отключения USB-устройств, таких как камеры и саундбары, позволяет системам онлайн-совещаний распознавать отключение персонального устройства докладчика для их автоматической активации, удобной интеграции и простоты управления со стороны конечных пользователей в соответствии с потребностями гибридных рабочих сессий
- Расширенное управление дисплеем — кнопка DISPLAY ON для включения/выключения удалённого дисплея, поддерживающего шину CEC. Также имеется функция автоматического включения/выключения дисплея посредством последовательных команд, отправляемых после подключения/отключения активного источника видеосигнала с задержкой, определяемой пользователем
- Гибкость и простота управления — выбор входа при помощи кнопки на лицевой панели, дистанционного замыкания сухих контактов, или управление по IP c использованием встроенных веб-страниц
- Встроенный интеллектуальный шлюз управления устройствами при помощи набора интерфейсов, включающего CEC, RS-232, ИК и GPIO (порт ввода/вывода общего назначения). Простота интеграции с платформой управления Kramer Control
- Удлинение интерфейса Ethernet — данные интерфейса Ethernet передаются в обоих направлениях, что позволяет расширить возможности подключения к Ethernet на скорости до 1 Гбит/с для связи по локальной сети и управления устройством
- Двустороннее удлинение интерфейса RS-232 — данные последовательного интерфейса передаются в обоих направлениях, что позволяет передавать как передавать данные, так и управлять устройством
- Двустороннее удлинение ИК-интерфейса — ИК-команды передаются в обоих направлениях, что позволяет дистанционно управлять периферийными устройствами, расположенными на обоих концах линии HDBT
- Защищённое сетевое подключение — аутентификация пользователей в соответствие со стандартом 802.1x
- Удобство работы и обслуживания — многофункциональные светодиодные индикаторы: выбранного видеовхода, а также наличия подключения активного AV и/или USB источника, состояния IP-адреса и идентификации устройства в сети, наличия питания и состояния подключения источника и потребителя сигнала. Удалённое обновление встроенного ПО, а также полный контроль за работой устройства по локальной сети при помощи встроенных web-страниц
- Простота и удобство инсталляции: Возможность получения питания по кабелю витой пары по технологии PoE через порт Ethernet. Компактный корпус без вентилятора охлаждения, позволяющий установить 2 прибора в один ряд в стандартную 19-дюймовую аппаратурную стойку (1U) при помощи опционального адаптера RK-T2B-B
Скачать
Входы
|
USB-C (Поддержка DP Alt Mode и PD 3.0), 2 HDMI, HDBT (RJ-45) c поддержкой двустороннего питания PoE |
Выходы
|
HDBT (RJ-45) c поддержкой двустороннего питания PoE, HDMI, Балансное стерео аудио (5-конт. блок съёмных клемм) |
Порты
|
3 USB 3.2 Host (USB-C + 2 USB-B), 3 USB 3.2 Device (USB-A), Ethernet 1G (RJ-45) c поддержкой питания PoE, ИК (mini-jack 3,5 мм), RS-232 (3-конт. блок съёмных клемм), 2 GPIO (2-конт. блок съёмных клемм) |
Температура воздуха при эксплуатации
|
0°…+40°C |
Температура воздуха при хранении
|
–40°…+70°C |
Относительная влажность воздуха
|
10%...90% без конденсации |
Питание
|
Адаптер 20 В пост. тока, 6 А; Максимальная потребляемая мощность: 120 Вт При питании PoE: Максимальный потребляемый ток: 144 мА, Максимальная потребляемая мощность: 7,8 Вт; Максимальная мощность зарядки по USB-C: 60 Вт (PD 3.0) Примечание: только при питании от адаптера 20 В, Максимальный общий ток зарядки по USB: 2,0 А |
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:4:4) |
Максимальная скорость передачи данных
|
10 Гбит/с |
Общий уровень гармонических искажений аудиосигнала с учетом шума
|
0,002% на частоте 1 кГц при номинальном уровне сигнала |
Связь между каскадами
|
По постоянному току |
Соответствие стандартам безопасности
|
CE, UL |
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
Тип корпуса
|
½ U 19” rack |
Материал корпуса
|
Алюминий |
Вес в упаковке
|
1,7 кг (приблизительно) |
Скорость передачи данных
|
18 Гбит/с (6 Гбит/с на один канал) |
Дальность передачи сигнала
|
До 100 м; Примечание: для достижения указанной дальности передачи рекомендуется использовать кабель витой пары Kramer BC-UNIKat |
Максимальный уровень выходного аудиосигнала
|
15 dBu |
Охлаждение
|
Пассивный радиатор |
Поддержка стандарта USB
|
USB 3.2 GEN 2, 2.0 и 1.1 |
Поддерживаемые разрешения HDMI / HDBaseT
|
HDBaseT 3.0 |
Соотношение сигнал / шум
|
93 дБ (20 Гц - 20 кГц) |
Уровень переходного затухания
|
-114 дБ |
Поддержка цифровых стандартов
|
HDMI 2.0b, HDCP 2.3 |
Вес
|
0,9 кг (приблизительно) |
Гарантия
|
7 лет |
Сопротивление аудиовыхода
|
500 Ом |
Габаритные размеры (Ш х Г х В)
|
21,46 x 16,30 x 4,36 см |
Габаритные размеры в упаковке (Ш х Г х В)
|
34,50 x 21,00 x 6,70 см |
