Гарантия: 7 лет
Артикул:
87-00002190
Комплект из передатчика с автоматическим коммутатором и приемника со встроенным масштабатором сигнала HDMI, VGA и RS-232 по витой паре HDBaseT; поддержка 4К60 4:2:0, PoC, Maestro Room Automation
- Комплект из передатчика и приемника HDMI, VGA и RS-232 по витой паре HDBaseT
- Поддержка 4K60 4:2:0
- Поддержка PoC
- Автоматический коммутатор входов (2 HDMI+VGA) у передатчика
- Встроенный масштабатор у приемника
- Встроенная система автоматизации помещения Kramer Maestro
Подробности
Задать вопрос

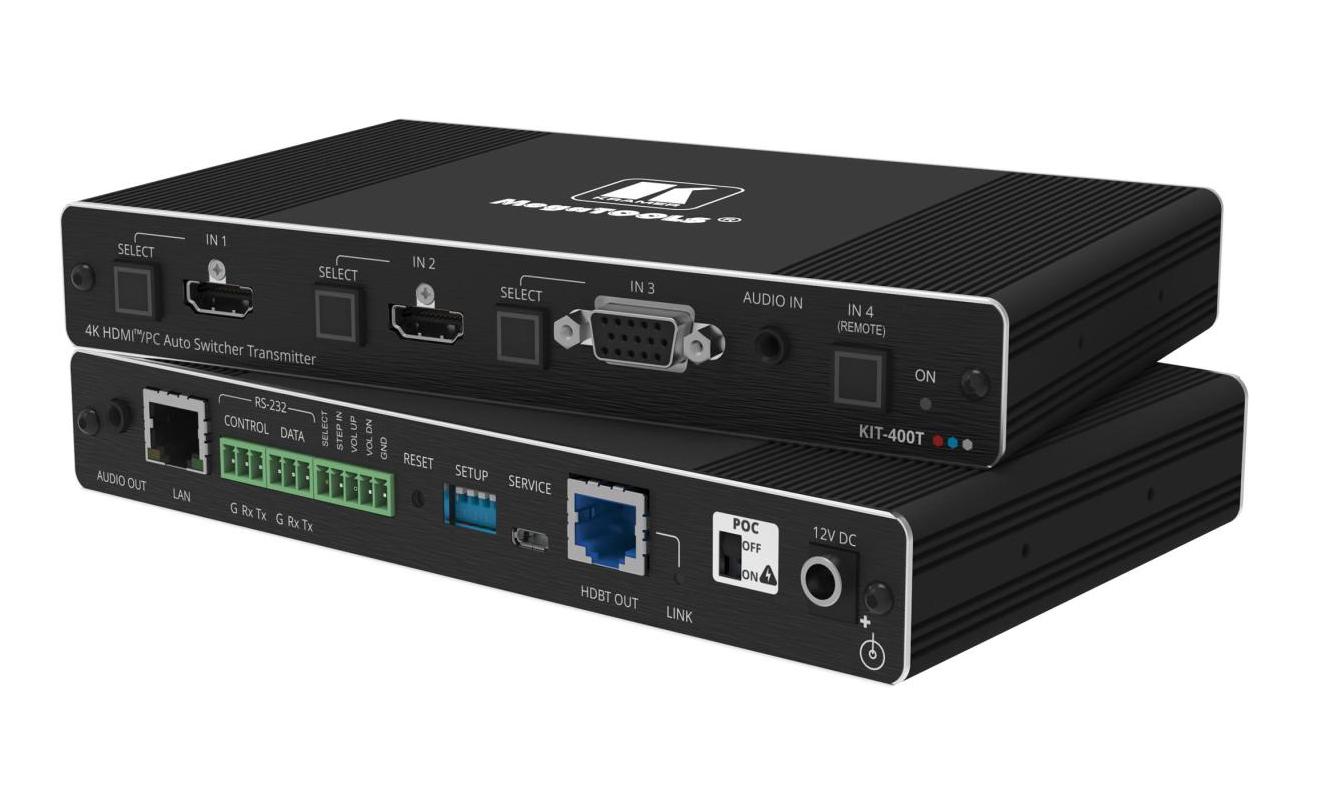

KIT-400 — комплект, включающий автоматический коммутатор/передатчик KIT-400T и приемник/масштабатор KIT-400R сигналов 4K HDMI и VGA по витой паре HDBaseT. Передатчик KIT-400T преобразует сигнал с выбранного пользователем входа в сигнал формата HDBaseT, предназначенного для передачи по кабелю типа «витая пара». Приемник KIT-400R принимает сигнал HDBaseT, преобразует его в сигнал HDMI и производит его повышающее или понижающее масштабирование c целью приведения разрешения сигнала к собственному разрешению подключенного к приемнику дисплея HDMI. Комплект KIT-400 обеспечивает передачу сигнала по кабелю витой пары на расстояние до 40 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель.
ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой.
ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение приборов к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой.
ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение приборов к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Встроенная система автоматизации рабочего помещения Maestro, позволяющая управлять освещением, моторизованными шторами, аудио-видео оборудованием и т.д. с помощью простого интуитивно-понятного пользовательского интерфейса и широкого набора запускающих событий, включающих предварительно составленное расписание, подключение к входам и выходам, коммутация источников и потребителей сигнала, а также нажатие функциональных кнопок на устройствах. Система Maestro помогает минимизировать человеческие ошибки в ходе подготовки к мероприятию и сократить время на его подготовку
- Поддержка режимов, предусмотренных спецификацией HDMI: HDCP 1.4/2.2, 4K60, CEC, xvYCC color (на входе)
- Наличие системы питания PoC (Power over Cable) — возможность подключения адаптера питания только к одному из устройств: передатчику или приемнику. Второе устройство получает питание по кабелю витой пары HDBaseT
- Выбор одного из четырех источников сигнала в автоматическом режиме, или при помощи кнопок на лицевой панели. 3 входа на передатчике (2 HDMI и 1 VGA с отдельным аудиовходом) и 1 дополнительный вход HDMI на приемнике
- Деэмбедирование аудио из HDMI с выводом на балансный стереовыход на приемнике и небалансный выход на передатчике
- Отдельные порты RS-232 для двусторонней передачи данных, а также для управления как передатчиком, так и приемником
- Технология Kramer-EDID Pro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощения процесса соединения HDMI устройств
- Простое дистанционное управление устройствами, подключёнными к KIT-400, с использованием сенсорных панелей Kramer и приложения Kramer Aware, содержащего удобный графический пользовательский интерфейс, конфигурируемый при помощи встроенных веб-страниц
- Различные варианты управления и конфигурирования — ручное переключение входов кнопками на лицевой панели, DIP-переключатели для установки приоритетности входов в режиме автоматического переключения, наличие экранного меню. Удаленное управление по Ethernet при помощи встроенных веб-страниц, а также команд API протокола Kramer Protocol 3000 при помощи последовательных команд RS-232, передаваемых посредством ПК, сенсорной панели управления или иного контроллера
- Функция удалённого обновления встроенного ПО по Ethernet или через локальный порт USB
- Простота и удобство инсталляции благодаря возможности передачи сигнала и обеспечения питания по технологии PoC по единому кабелю витой пары HDBaseT. Компактный корпус Kramer MegaTOOLS® без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-T2В-B
С этим товаром покупают:
Скачать
|
Входы
|
Передатчик: 2 HDMI, VGA (15-конт. разъем HD D-sub), Небалансное аудио (mini-jack 3,5 мм), Приемник: HDBT (RJ-45), HDMI |
|
Выходы
|
Передатчик: HDBT (RJ-45), Небалансное аудио (mini-jack 3,5 мм), Приемник: HDMI, Балансное аудио (5-конт. блок съёмных клемм) |
|
Порты
|
Передатчик: Ethernet (RJ-45), RS-232 DATA (3-конт. блок съёмных клемм) для передачи данных, RS-232 CONTROL (3-конт. блок съёмных клемм) для управления устройством, 5-конт. блок съёмных клемм для удаленного замыкания контактов (выбор локального входа, выбор удалённого 4-го входа на приёмнике, регулировка фазы сигнала VGA, регулировка уровня деэмбедированного аудиосигнала), USB (mini-USB) для обновления встроенного ПО, Приемник: RS-232 CONTROL (3-конт. блок съёмных клемм) для управления устройством, RS-232 DATA (3-конт. блок съёмных клемм) для передачи данных), 4-конт. блок съёмных клемм для удаленного замыкания контактов (выбор входа, включение/выключение дисплея, датчика присутствия), Реле (3-конт. блок съёмных клемм), USB (USB-A) для обновления встроенного ПО |
|
Питание
|
Адаптер питания 12 В пост. тока, Общее потребление тока передатчиком и приемником: 2 A (1 прибор с подключенным адаптером питания 12 В пост. тока + 1 прибор, получающий питание PoC) |
|
Поддерживаемые разрешения на выходе
|
640x480@60 Гц, 800x600@60 Гц, 1024x768@60 Гц, 1280x768@60 Гц, 1280x800@60 Гц, 1280x1024@60 Гц, 1360x768@60 Гц, 1400x1050@60 Гц, 1440x900@60 Гц, 1600x1200@60 Гц, 1680x1050@60 Гц, 1920x1200@60 Гц RB, 2560x1600@60 Гц RB, 1920x1080@60 Гц, 1280x720@60 Гц, 2048x1080@50/60 Гц, 2560x1440@60 Гц RB, 720x480p@60 Гц, 720x576p@50 Гц, 1280x720p@50/60 Гц, 1920x1080p@24/25/30/50/60 Гц, 2560x1080p@50/60 Гц, 2K@24/25/30/50/60 Гц, 4K@24/25/30/50/60 Гц |
|
Максимальное разрешение видеосигнала
|
KIT-400R: 4K@60 Гц (4:4:4), KIT-400T: 4K@60 Гц (4:2:0) |
|
Максимальная скорость передачи данных
|
KIT-400R: 18 Гбит/с, KIT–400T: 10.2 Гбит/с |
|
Соответствие стандартам безопасности
|
CE |
|
Соответствие стандартам охраны окружающей среды
|
FCC |
|
Тип корпуса
|
MegaTOOLS® |
|
Материал корпуса
|
Алюминий |
|
Дальность передачи сигнала
|
До 40 м для разрешения 4K@60 Гц (4:2:0); До 70 м для разрешения Full HD (1080P@60 Гц); ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
|
Скорость передачи данных RS-232
|
От 300 до 115200 бит/с |
|
Поддержка HDMI
|
HDCP 1.4/2.2 (KIT-400R), 4K60, CEC, xvYCC color |
|
Интерфейс управления
|
Кнопки выбора входа, DIP-переключатели, клеммы для удаленного замыкания контактов, контакты реле, RS-232 для двунаправленной передачи последовательных данных и управления передатчиком и приемником, встроенные веб-страницы, сенсорная панель Светодиодные индикаторы питания, состояния линии HDBT, выбранного входа |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
KIT-400: 45,4 x 23,6 x 5,4 см |
|
Габаритные размеры (Ш х Г х В)
|
KIT-400T: 18,8 x 11,5 x 2,5 см; KIT-400R: 18,8 x 14,5 x 2,5 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10 % до 90 % без конденсации |
|
Вес в упаковке
|
KIT-400: 2,0 кг |
|
Вес
|
KIT-400: 1,2 кг |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер питания, 2 комплекта монтажных креплений, 8 резиновых ножек |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
KIT-400 - Спецификация ENG (08.2023)
300,9 кб
Scaling Solutions
922,7 кб
KIT–400 Release Notes
249,7 кб
KIT–400T Protocol 3000 Commands
409,2 кб
KIT–400R Protocol 3000 Commands
379,8 кб
