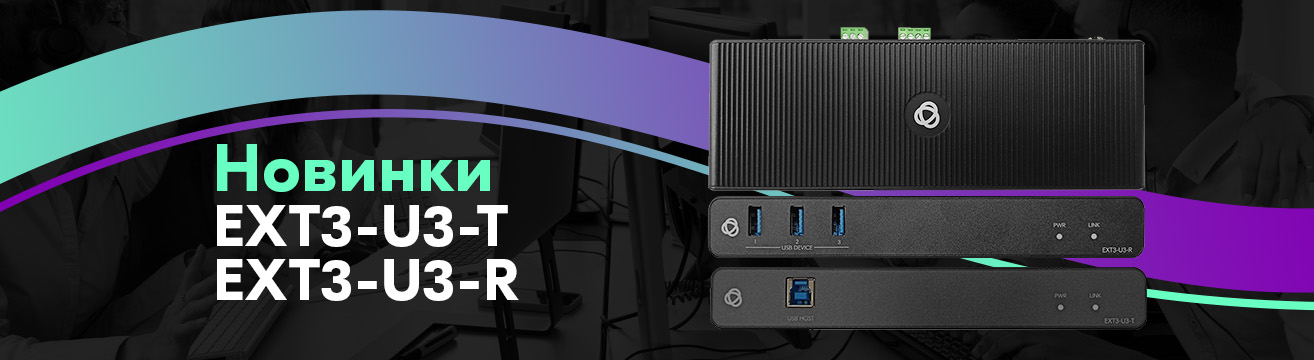

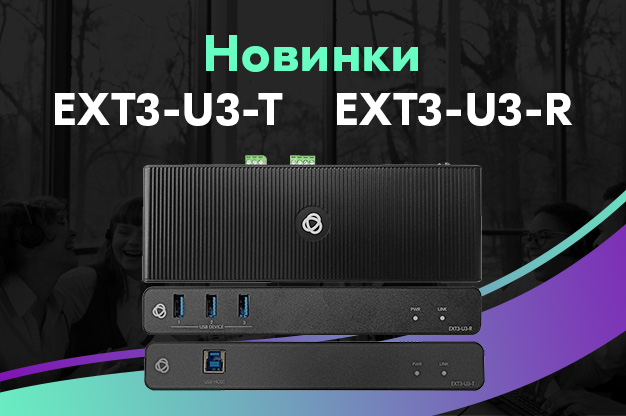

Новинки: передатчик EXT3-U3-T и приемник EXT3−U3−R!
В proAV-инсталляции удлинение интерфейсов является очень актуальной темой. Причиной этому является характерная для конференц-залов и других рабочих пространств удаленность источников аудио-видео от средств отображения или иных потребителей сигнала. Также зачастую имеет место значительное расстояние управляемых устройств от терминалов управления.
Типичным примером соответствующей задачи является подключение клавиатуры и мыши (в ряде случаев монитора) к удаленному хост-компьютеру (система KVM). Другой распространенный пример — подключение к компьютеру удаленных видеокамер наблюдения. Именно для этих и других подобных задач специалисты Kramer разработали решение в виде двух новинок, ставших предметом данного обзора.
EXT3-U3-T — передатчик сигнала USB 3.2 Gen1 по кабелю экранированной медной витой пары, оснащенный портом USB-В для подключения хоста, а также портом RS-232 для подключения кнопочной панели управления или иного контроллера последовательных команд. Отметим, что помимо команд управления прибором могут передаваться также сигналы синхронизации для видеокамер — FSYNC (camera frame synchronization).
Прибор преобразует сигналы USB 3.2 Gen1 от подключенного хоста, а также сигналы управления RS-232 и FSYNC, в основанный на формате HDBaseT сигнал CATx, который передается по кабелю медной витой пары на совместимый приемник, осуществляющий обратное преобразование CATx в исходные сигналы. В качестве такого совместимого приемника прежде всего следует рассматривать прибор EXT3−U3−R, составляющий отличную комплиментарную пару передатчику EXT3-U3-T.
EXT3−U3−R — приемник сигнала USB 3.2 Gen1 по кабелю экранированной медной витой пары, оснащенный 3 портами USB-А для подключения периферийных устройств (с поддержкой функциональности USB-концентратора), и интерфейсом RS-232, который может использоваться не только для получения последовательных команд со стороны передатчика, но и передачи данных в обратном направлении. Следует отметить, что USB-подключение обладает большой гибкостью, в силу чего спектр подключаемых устройств может быть весьма широким и включать в себя камеры, сенсорные экраны, смарт-доски, жесткие диски, игровые контроллеры, аудиоустройства, принтеры, сканеры или устройства HID (Human Interface Devices), такие как мышь или клавиатура. Устройства с двойной ролью и OTG (On The Go), такие как смартфоны и планшеты, подключенные либо к порту USB-хоста со стороны передатчика, либо к порту USB-устройства со стороны приемника, могут взаимодействовать с удаленным хостом или периферийным устройством сопряжения.
Использование передатчика EXT3-U3-T и приемника EXT3−U3−R в комплекте — абсолютно логичный и оправданный шаг, обеспечивающий важные эксплуатационные преимущества:
Во-первых, в обоих устройствах реализован принцип Plug&Play, предполагающий отсутствие каких-либо специальных предварительных настроек. Связанный с передатчиком удаленный хост-компьютер автоматически подключается к периферийным USB-устройствам, подключенным к приемнику, с поддержкой всех режимов передачи USB, включая прерывание, массовый и изохронный.
Во-вторых, достаточно одного адаптера питания, входящего в комплект передатчика. Приемник получит питание по кабелю витой пары благодаря технологии PoC (Power over Cable). Это чрезвычайно удобно, поскольку приемник может располагаться, к примеру, за подвесным потолком — в районе подключенных к нему USB-камер, что делает подведение к прибору отдельного питания проблематичным. Кстати, такому варианту инсталляции весьма способствует компактный корпус устройства без вентилятора охлаждения (ввиду низкого тепловыделения).
Отметим значительную (до 100 м) дальность передачи сигналов при прямом (без промежуточных элементов) соединении передатчика и приемника рекомендуемым кабелем экранированной витой пары Kramer BC-UNIKat.
Заключительный вывод очевиден и прост: комплект из приборов EXT3-U3-T и EXT3−U3−R — это прекрасное пополнение портфеля решений профессиональных инсталляторов, которым остается лишь сделать правильный выбор.
