Гарантия: 7 лет
Артикул:
20-004290
Матричный коммутатор 4х2 USB-C и HDMI + USB с выходами HDMI и HDBaseT, с эмбедированием и деэмбедированием аудио; поддержка 4K60 4:2:0
- Совместная матричная коммутация 4х2 сигналов AV 4K60 (4:2:0) и USB 3.2
- 2 входа HDMI/USB-B + 2 входа USB–C
- Выход HDMI + выход HDBT
- Встроенная док-станция USB–C
- 3 порта USB–A
- Эмбедирование/деэмбедирование аудио с линейного и микрофонного входов
- Встроенный DSP
Подробности
Задать вопрос

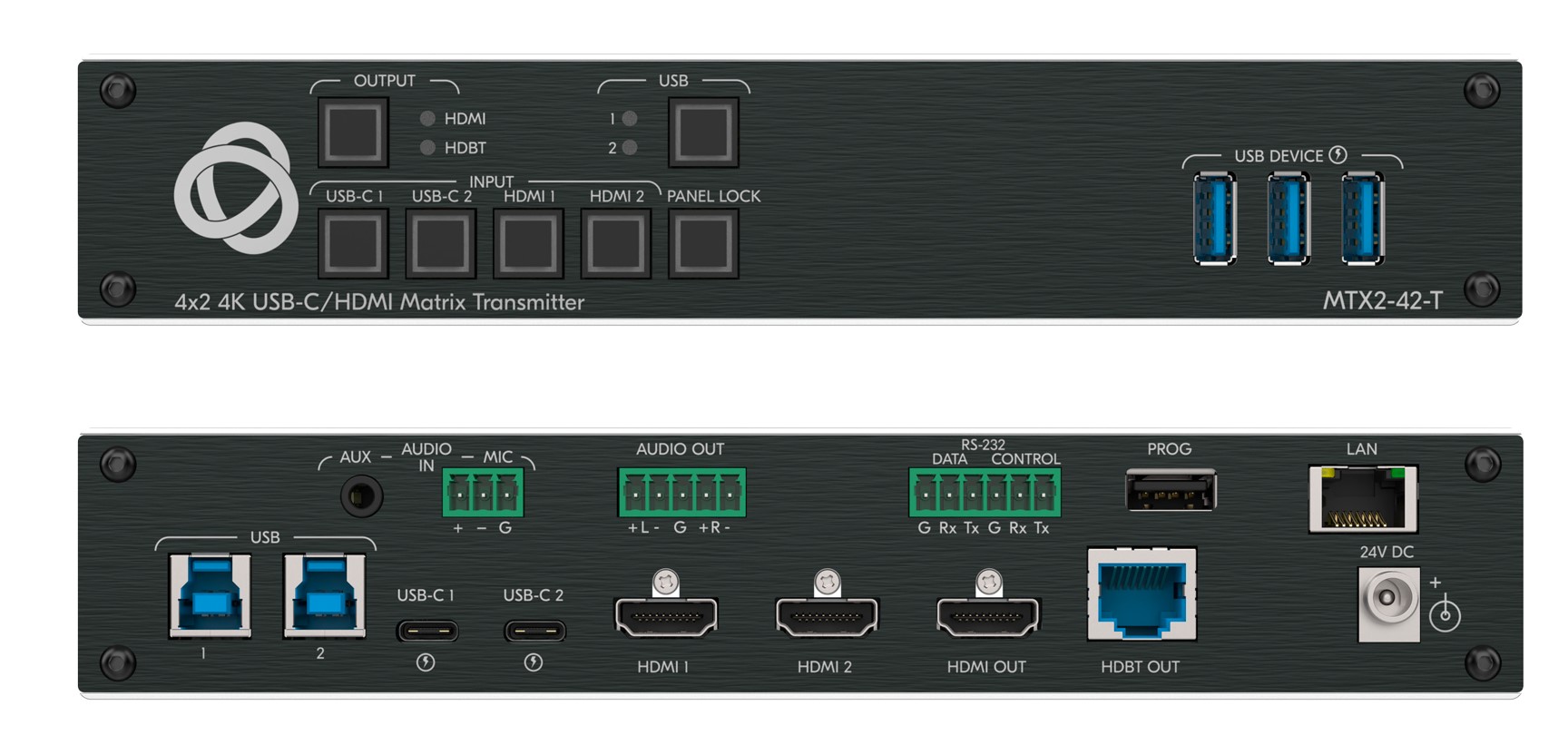

MTX2−42−T — интегрированный матричный коммутатор-передатчик с двумя входами USB-C и двумя комбинированными входами HDMI/USB, независимо маршрутизируемыми на выходы HDMI и HDBT. С помощью совместимого приемника удаленные периферийные устройства USB (например, камера в переговорной или комнате для совещаний) могут быть подключены к локальному USB-хосту, что обеспечивает удобство проведения гибридных совещаний с участием как локальных, так и онлайн-участников.
ВНИМАНИЕ! Использование неэкранированной витой пары (UTP) не допускается. Экранированная витая пара и разъёмы должны соответствовать категории Cat6 или выше.
ВНИМАНИЕ! Использование неэкранированной витой пары (UTP) не допускается. Экранированная витая пара и разъёмы должны соответствовать категории Cat6 или выше.
- Максимальная скорость передачи видеоданных 18 Гбит/с (6 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:2:0)
- Параллельная коммутация источников аудио-видео сигнала с устройством отображения и периферийных USB-устройств с активным USB-хостом для удобства гибридной совместной работы
- Мощная обработка аудиосигнала — Встроенный DSP для интеллектуального переключения микрофонов, эквализации аудиосигнала, микширования и обработки задержки, а также гибкие возможности вставки и извлечения аудиосигнала обеспечивают непревзойденные впечатления для ведущего и конечного пользователя
- В качестве источника аудио-видео сигнала может использоваться любое пользовательское устройство с выходом USB-C, поддерживающим режим DisplayPort Alternate Mode (DP Alt Mode). Одновременно осуществляется подключение к периферийным устройствам USB 3.1 и сети Ethernet, а также быстрая зарядка с мощность зарядки до 60 Вт (в случае поддержки пользовательским устройством спецификации PD–2.0) — всё по единому кабелю USB-C
- Стандартный передатчик, обладающий совместимостью с другими имеющимися на рынке устройствами HDBaseT. Для достижения оптимального расстояния передачи сигнала рекомендуется использовать кабели экранированной медной витой пары Kramer BC-UNIKat. При использовании кабелей других производителей максимальное значение расстояния передачи может снижаться
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, СEC, Deep Color, x.v.Color™, lip sync, некомпрессированного многоканального аудио Dolby TrueHD, DTS-HD, 4K, пропуска сигналов 3D, а также данных EDID от дисплея к источнику сигнала без изменения
- Интеллектуальная система работы с данными EDID Kramer I–EDIDPro™ — беспроблемное автоматическое взаимное подключение источников и средств отображения по принципу Plug and Play
- Простота управления — удаленное подключение IP-контроллера, использование интернет-браузера и встроенных web-страниц, а также локальных кнопок на лицевой панели или замыкания контактов при помощи удаленно подключенных кнопок для простого и гибкого выбора пользовательских портов, маршрутизации сигналов и управления матрицей
- Встроенный интеллектуальный шлюз управления устройствами при помощи набора интерфейсов, включающего CEC, RS-232, ИК и GPIO (порт ввода/вывода общего назначения). Простота интеграции с платформой управления Kramer Control
- Автоматическое деэмбедирование аудио из сигнала HDMI c выводом на аналоговый балансный стереовыход для воспроизведения при помощи профессиональной аудиосистемы. Параллельно эмбедированное аудио поступает в составе сигнала HDMI на средство отображения (например ТВ-приёмник) и может воспроизводиться его встроенными громкоговорителями или подключённой внешней аудиосистемой
- Удлинение USB-интерфейса — сигналы USB 2.0 передаются по линии HDBT на совместимый приемник, что позволяет подключать и переключать активный USB-хост как к локальным, так и к удаленным устройствам, включая камеры и аудиоустройства, а также устройства HID (Human Interface Devices), такие как мыши, клавиатуры или интерактивные доски
- Двустороннее удлинение интерфейса RS-232 — данные последовательного интерфейса передаются в обоих направлениях, что позволяет передавать как передавать данные, так и управлять устройством
- Удобство работы и обслуживания — светодиодные индикаторы выбранных входов на лицевой панели, удаленное обновление встроенного ПО по IP и управление с помощью удобных встроенных web-страниц, а также удаленное обслуживание по IP или локальное обслуживание и управление с помощью последовательных команд API — все это гарантирует надежное развертывание и длительную эксплуатацию в условиях долговременной стационарной инсталляции
- Простота и удобство инсталляции — компактный корпус без встроенного вентилятора охлаждения позволяющий установить прибор на столе или подиуме, а также установить 2 прибора в один ряд в стандартную 19-дюймовую аппаратурную стойку (1U) при помощи опционального адаптера RK-T2B
Скачать
|
Входы
|
2 HDMI, 2 USB-C, Микрофон/Небалансное стерео аудио (3-конт. блок съёмных клемм), Небалансное стерео аудио (mini-jack 3,5 мм) |
|
Выходы
|
HDMI, HDBaseT (RJ-45), Балансное стерео аудио (5-конт. блок съёмных клемм) |
|
Порты
|
Ethernet (RJ-45), RS-232 (3-конт. блок съёмных клемм) для передачи данных, RS-232 (3-конт. блок съёмных клемм) для управления устройством, USB-A (для обновления прошивки), 3 USB-A (для подключения периферийных устройств), 2 USB-B (для подключения хоста) |
|
Диапазон воспроизводимых частот
|
20 Гц - 20 кГц (неравномерность АЧХ: ) |
|
Общий уровень гармонических искажений аудиосигнала с учетом шума
|
76 дБ |
|
Питание
|
Адаптер 24 В пост. тока, 5 А Максимальное потребление тока: 4,9 А |
|
Максимальная скорость передачи данных
|
10,2Гбит/с |
|
Связь между каскадами
|
Вход: по переменному току, Выход: по постоянному току |
|
Соответствие стандартам безопасности
|
CE |
|
Соответствие стандартам охраны окружающей среды
|
FCC, UCKA |
|
Тип корпуса
|
½ U 19” rack |
|
Материал корпуса
|
Алюминий |
|
Скорость передачи данных
|
18 Гбит/с (6 Гбит/с на один канал) |
|
Дальность передачи сигнала
|
До 40 м: при разрешении 4K@60Hz (4:2:0), До 70 м: при разрешении full HD (1080p@60 Гц), Примечание: для достижения указанной дальности передачи рекомендуется использовать кабель витой пары Kramer BC-UNIKat |
|
Максимальный уровень выходного аудиосигнала
|
Размах напряжения 6,0 В/8,7 dBu |
|
Охлаждение
|
Естественная конвекция |
|
Максимальный уровень входного аудиосигнала
|
Размах напряжения 5,5 В/8 dBu |
|
Поддерживаемые разрешения HDMI / HDBaseT
|
HDBaseT 2.0 |
|
Скорость передачи данных RS-232
|
От 300 до 115200 бит/с |
|
Поддержка HDMI
|
4K60, CEC, xvYCC color |
|
Поддержка HDCP
|
HDCP 1.4 и 2.2 |
|
Сопротивление аудиовыхода
|
500 Ом |
|
Сопротивление аудиовхода
|
14 кОм |
|
Поддерживаемое число каналов эмбедированного аудио
|
До 8 |
|
Поддерживаемые стандарты цифрового аудио
|
Dolby, DTS |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
34,40 x 21,00 x 7,00 см |
|
Габаритные размеры (Ш х Г х В)
|
21,46 x 16,30 x 4,36 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Вес в упаковке
|
1,6 кг (приблизительно) |
|
Вес
|
1,0 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер и кабель питания, монтажные уголки, резиновые ножки |
