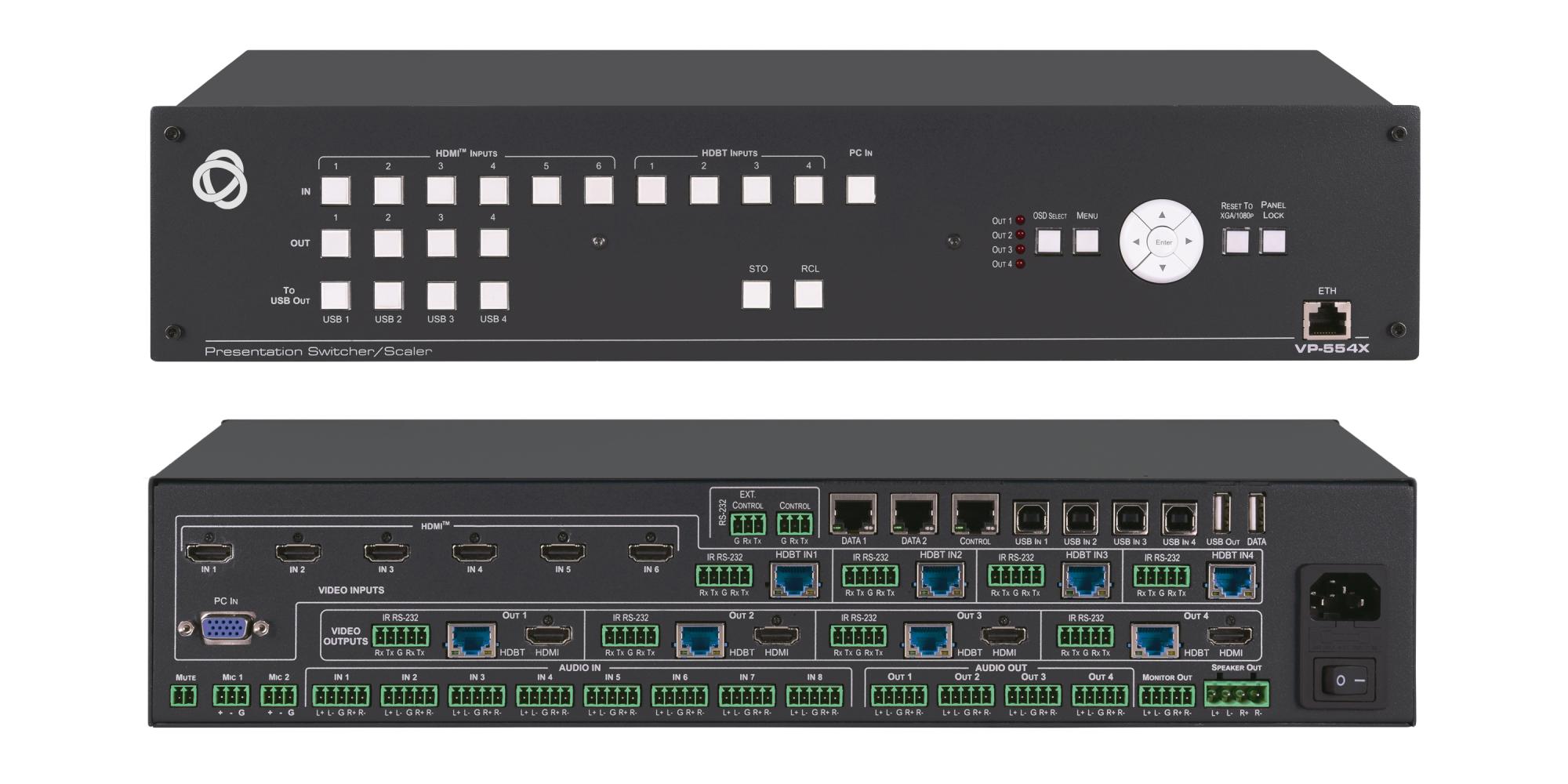

VP-554X

Гарантия: 7 лет

Артикул: 70-00558030

Счетверенный масштабатор HDMI, HDBaseT, VGA в HDMI / HDBaseT с эмбедированием/деэмбедированием аудио; поддержка 4K60 4:4:4, CEC, усилитель мощности аудио

Универсальная презентационная система
Автоматический матричный коммутатор 11x4:2
Входы: 6xHDMI + 1xVGA + 4xHDBT
Выходы: 4xHDMI/HDBT
Встроенные масштабаторы на каждом выходе
Разрешение до 4K60 (4:2:0)
8 балансных стерео аудиовходов
Деэмбедирование аудио (4 балансных стереовыхода)
Встроенный концентратор USB
Встроенный усилитель мощности

Встроенный DSP

Подробности

Задать вопрос

VP-554X — презентационный масштабатор-коммутатор 11x4:2 сигналов HDMI (6), VGA (1) и HDBaseT (4). Прибор осуществляет коммутацию (в ручном или автоматическом режиме) и производит повышающее или понижающее масштабирование сигналов HDMI до 4K60 (4:4:4), сигналов HDBaseT до 4K60 (4:2:0) и сигнала VGA до 1080р60 с выводом на четыре независимых сдвоенных выхода HDMI/HDBaseT. В устройстве имеются линейные входы аудио, два микрофонных входа с фантомным питанием, встроенные процессор цифровой обработки аудио, усилитель мощности 2х20 Вт, коммутатор 4x1 USB и 3-портовый коммутатор Ethernet. Имеется возможность эмбедирования/деэмбедирования аудио в/из HDMI с выводом на 4 балансных аналоговых выхода. Предусмотрена возможность туннелирования сигналов ИК, RS-232 и Ethernet в линию HDBaseT. Устройство может управляться в ручном режиме при помощи кнопок лицевой панели и экранного меню, а также удалённо при помощи RS-232 или по Ethernet и команд протокола Kramer Protocol 300, а также при помощи встроенных веб-страниц.

Pix–Perfect™ — фирменная технология высококачественного прецизионного повышающего/понижающего масштабирования Kramer
Бесподрывная коммутация входов — постоянное наличие на выходе сигнала синхронизации даже в случае потери или прерывания сигнала на входе
Поддержка разрешений до 4K60 4:4:4 (HDMI), до 4K60 4:2:0 (HDBaseT), до 1080p60 (VGA)
Поддержка HDR10 и HDCP 2.2
Расширенная работа с EDID на каждом входе
Поддержка CEC, xvYCC color (на входе), Dolby TrueHD/DTS-HD Master Audio (сквозная передача) в соответствии со спецификацией HDMI 2.0
Встроенный регулятор параметров изображения ProcAmp (яркость, контрастность, цветовой тон, чёткость, уровень шума)
Встроенная функция видеостены 2х2
Поддержка различных соотношений сторон изображения
Длина линии передачи HDBaseT — до 100 м (4K60), до 180 м (1080p60)
Встроенный коммутатор 4x1 USB — может работать в режиме следования за коммутацией источников видео, или как независимый коммутатор
Встроенный процессор цифровой обработки аудио с регулировкой уровня сигнала на входе и выходе, а также режимами эквалайзера, микшера и Talkover (временное замещение сигнала аудиосопровождения живым сигналом с микрофона с регулировкой времени атаки, удержания и отпускания)
Поддержка регулировки параметров как эмбедированного аудио, так и аудио, поступающего с аналоговых входов
Встроенный усилитель мощности 2х20 Вт
Функция эмбедирования или деэмбедирования аналогового аудио с выводом на балансный аудиовыход
2 независимых микрофонных входа с отключаемым фантомным питанием +48 В
Встроенный универсальный источник питания 100-240 В переменного тока
Удобное управление прибором при помощи экранного меню, по RS-232, по Ethernet с использованием встроенных веб-страниц, при помощи кнопок на лицевой панели для выбора входа/выхода, сброса разрешения до 1080p/XGA, выключения звука, блокировки лицевой панели
Сохранение комбинации настроек в энергонезависимой памяти прибора
Корпус, позволяющий установить прибор в стандартную 19-дюймовую аппаратурную стойку (2U)

Скачать

Входы	6 HDMI, VGA (15-конт. разъем HD D-sub), 4 HDBaseT (RJ-45), 8 балансное стерео аудио (5-конт. блок съемных клемм), 2 небалансное моно аудио (микрофон) (3-конт. блок съемных клемм)
Выходы	4 HDMI, 4 HDBaseT (RJ-45) — работают параллельно с выходами HDMI, 5 балансное стерео аудио (5-конт. блок съемных клемм), 1 балансное стерео аудио (большой 4-конт. блок съемных клемм) — выход усилителя мощности)
Порты	4 ИК для туннелирования в HDBaseT на входе (2 контакта в 5-конт. блоке съемных клемм), 4 ИК для туннелирования в HDBaseT на выходе (2 контакта в 5-конт. блоке съемных клемм), 4 RS-232 для туннелирования в HDBaseT на входе (3 контакта в 5-конт. блоке съемных клемм), 4 RS-232 для туннелирования в HDBaseT на выходе (3 контакта в 5-конт. блоке съемных клемм), RS-232 для подкл. управляемого периферийного устройства (3-конт. блок съемных клемм), RS-232 для управления VP-554X (3-конт. блок съемных клемм), 2-контактный блок съемных клемм для выкл. звука (MUTE), 4 USB хост (USB-B), USB клиент (USB-A), USB для обновления прошивки (USB-A)
Диапазон воспроизводимых частот	20 Гц…20 кГц (±1 дБ)
Общий уровень гармонических искажений аудиосигнала с учетом шума	<0,037% (20 Гц…20 кГц, невзвешенное значение)
Питание	Встроенный источник питания 100-240 В переменного тока 50/60 Гц, максимальная потребляемая мощность 190 ВА
Максимальное разрешение видеосигнала	HDMI: 4K@60 Гц (4:4:4), HDBaseT: 4K@60 Гц (4:2:0), VGA: 1080p60
Максимальная скорость передачи данных	Ethernet: 100 Мбит/с; RS-232: 300...115200 бит/с
Максимальный коэффициент усиления	26 дБ BTL
Входное сопротивление	16,6 кОм (линейного входа аналогового аудио), 47 кОм (микрофонного входа)
Выходное сопротивление	500 Ом (линейного выхода аналогового аудио)
Тип корпуса	Для установки в стандартную 19-дюймовую аппаратурную стойку, 2U
Материал корпуса	Алюминий
Охлаждение	Встроенный вентилятор
Максимальный уровень входного аудиосигнала	+14,7 дБн (4,2 Vrms)
Выходная мощность	2х20 Вт (4 Ома)
Чувствительность входа	линейного входа аналогового аудио: +8,7 дБн (2,1 Vrms) для выходного сигнала 1,9 Vrms (полная мощность), микрофонного входа: −37 дБн (11 mVrms) для выходного сигнала 1,9 Vrms (полная мощность)
Фантомное питание	48 В постоянного тока (Вкл./Выкл.)
Класс усиления	D
Динамический диапазон	103 дБ (А — взвешенное значение)
Соотношение сигнал / шум	>75 дБ (20 Гц…20 кГц, единичное усиление, невзвешенное значение), >81 дБ (20 Гц…20 кГц, А — взвешенное значение), >68 дБ (20 Гц…20 кГц, невзвешенное значение)
Поддержка стандартов	HDMI 2.0, HDCP 2.2
Перекрёстные искажения	<−93 дБ, 20 Гц…20 кГц
Перекрёстные искажения усилителя мощности	<−77 дБ, 20 Гц…20 кГц
Соответствие стандартам безопасности	CE, FCC
Соответствие стандартам охраны окружающей среды	RoHs, WEEE
Габаритные размеры в упаковке (Ш х Г х В)	52,6 x 47,5 x 18,4 см
Габаритные размеры (Ш х Г х В)	43,7 x 23,6 x 8,8 см
Температура воздуха при эксплуатации	0°…+40°C
Температура воздуха при хранении	–40°…+70°C
Относительная влажность воздуха	10 % до 90 % без конденсации
Вес в упаковке	6,3 кг (приблизительно)
Вес	5,0 кг (приблизительно)
Гарантия	7 лет
В комплекте	Кабель питания
