- Соответствие стандарту HDBaseT 3.0
- Дальность передачи до 40 м для сигнала 4K60 Гц (4:4:4)
- Дальность передачи до 70 м для сигнала 4K30 Гц (4:4:4) или 1080р
- Двусторонняя передача сигналов управления RS-232 и ИК
- Форм-фактор Compact DigiTOOLS®

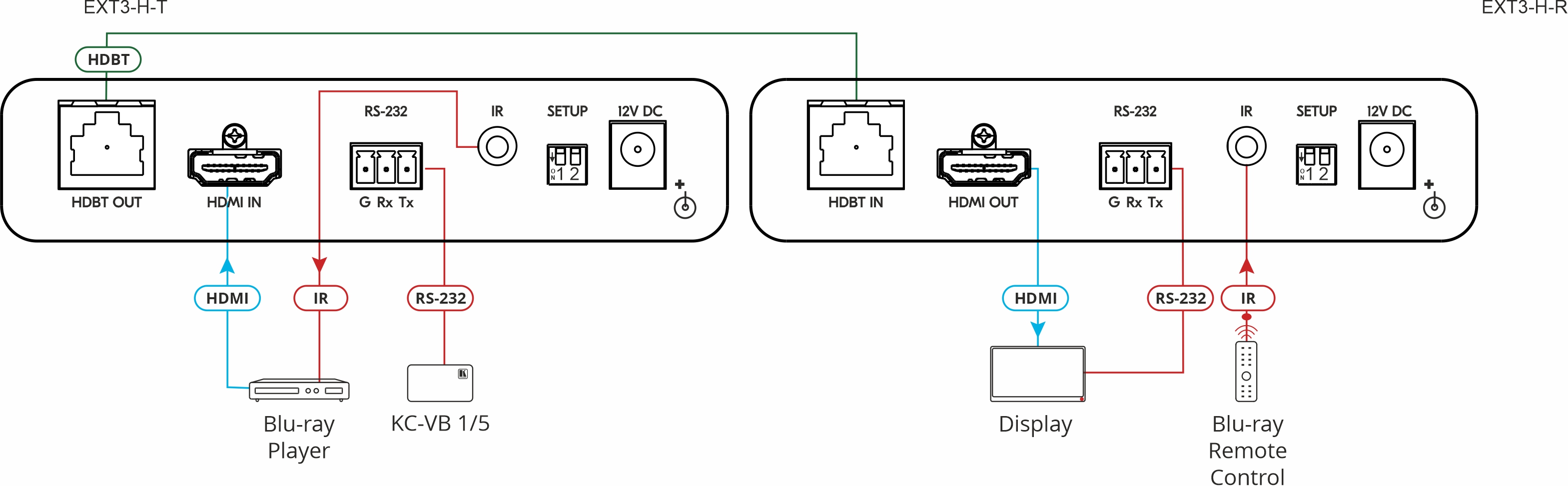

EXT3-H-R — приемник сигналов 4K60 (4:4:4) Гц HDR HDMI, RS−232 и ИК по кабелю витой пары в соответствие со стандартом HDBaseT 3.0. Прибор преобразует поступающий на его вход по кабелю медной витой пары сигнал HDBaseT 3.0 от совместимого передатчика в исходные видеосигнал и сигналы управления. Максимальное расстояние передачи составляет 40 м для видеосигналов разрешением до 4K@60 (4:4:4).
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 или выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Использование неэкранированной витой пары (UTP) не допускается. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Передача видеосигналов без компрессии и с близкой к нулю задержкой
- Стандартный приемник, обладающий обратной совместимостью с передатчиками более ранних версий стандарта HDBaseT
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0b: HDCP 2.3, HDR 10, СEC, Deep Color, x.v.Color™, lip sync, некомпрессированного многоканального аудио Dolby TrueHD, DTS-HD, 4K, пропуска сигналов 3D, а также данных EDID от дисплея к источнику сигнала без изменения
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Передача сигнала RS-232 со скоростью до 115200 бит/с как для последовательного обмена данными в обоих направлениях, так и для управления устройством
- Передача ИК-сигнала в любом направлении для управления периферийными устройствами на стороне приёмника или на стороне передатчика
- Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
- Удобство обслуживания и диагностики — светодиодные индикаторы наличия питания, входного и выходного сигналов, а также подключенной линии HDBaseT
- Простота и удобство инсталляции: компактный корпус Compact DigiTOOLS® без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить три прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-3T-B
|
Выходы
|
HDMI |
|
Порты
|
HDBaseT (RJ-45), RS-232 (3-конт. блок съёмных клемм), ИК (mini-jack 3,5 мм) |
|
Управление
|
DIP-переключатели |
|
Питание
|
Адаптер 12 В пост. тока 2 А, Потребляемый ток: 480 мА |
|
Скорость передачи сигналов RS-232
|
От 300 до 115200 бит/с |
|
Поддержка цифровых видеостандартов
|
HDMI 2.0b, HDCP 2.3, HDR 10 |
|
Индикация
|
Светодиодные индикаторы питания, входного и выходного сигналов, а также подключенной линии HDBaseT |
|
Тип корпуса
|
Compact DigiTOOLS® |
|
Материал корпуса
|
Алюминий |
|
Система охлаждения
|
Естественная конвекция |
|
Дальность передачи сигнала
|
До 40 м (4K@60 Гц 4:4:4, До 70 м (4K@30 Гц 4:4:4 или 1080р@60 Гц, 36 битов на пиксель, Примечание: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
|
Количество входов
|
1 |
|
Количество выходов
|
1 |
|
Максимальная скорость передачи видеоданных
|
18 Гбит/с (6 Гбит/с на один канал) |
|
Технология линии витой пары
|
HDBaseT 3.0 |
|
Диапазон частот сигналов ИК
|
От 20 до 100 кГц |
|
Соответствие стандартам безопасности
|
CE, UL |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
15,70 x 12,00 x 8,70 см |
|
Габаритные размеры (Ш х Г х В)
|
12,00 x 7,15 x 2,44 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Вес в упаковке
|
0,7 кг (приблизительно) |
|
Вес
|
0,3 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер питания |
