Артикул:
50-80572390
Передатчик/Приёмник HDMI, RS-232, ИК, USB по витой паре HDBaseT 3.0, поддержка 4K60 4:4:4
Подробности
Задать вопрос

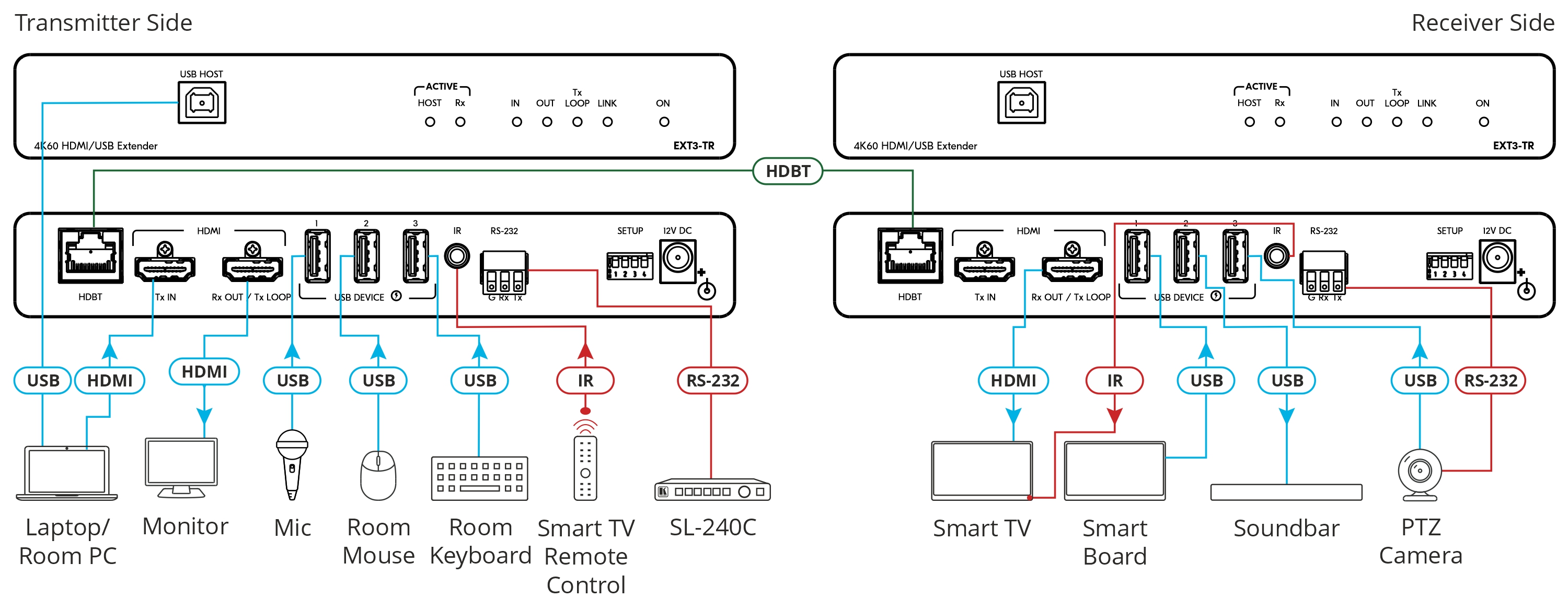

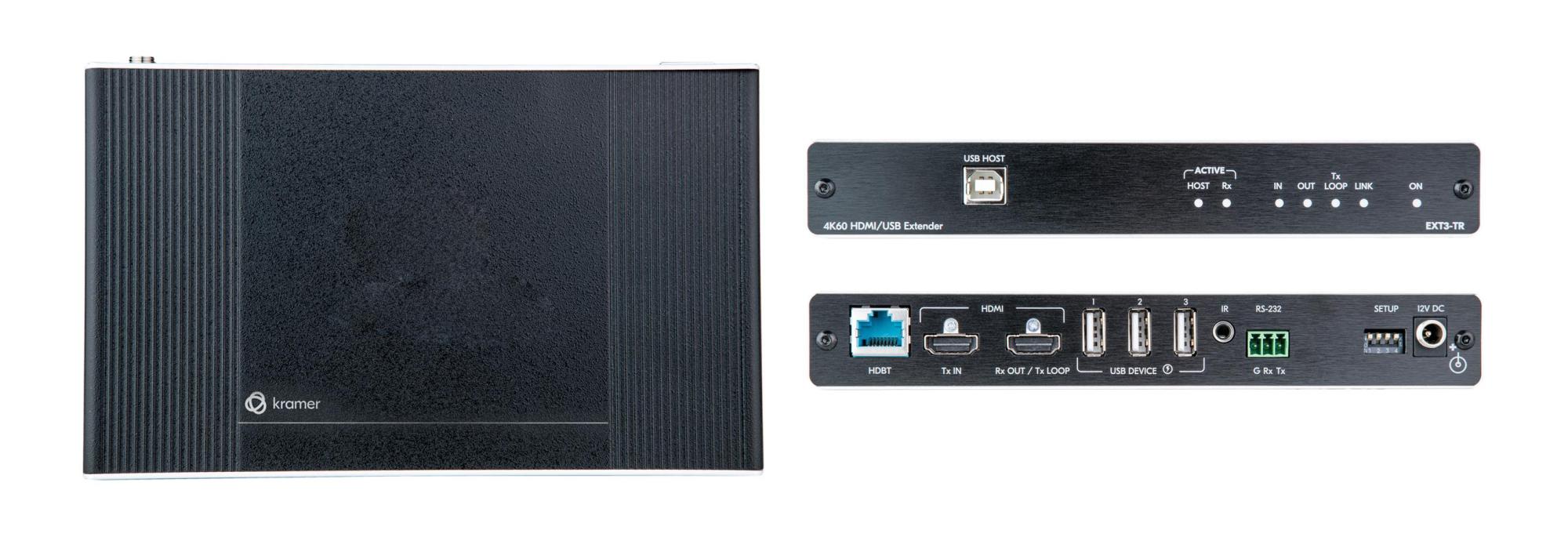

EXT3-TR — передатчик/приёмник сигналов HDMI разрешением до 4K@60 Гц (4:4:4), а также сигналов USB, RS-232 и ИК по кабелю витой пары HDBaseT 3.0. В режиме передатчика устройство EXT3-TR преобразует все входные сигналы в сигнал HDBaseT 3.0, передаваемый по кабелю типа «витая пара». В режиме приёмника EXT3-TR преобразует сигнал HDBaseT 3.0, принимаемый по кабелю витой пары, обратно в исходные сигналы. Максимальное расстояние передачи составляет 40 м для видеосигналов разрешением до 4K@60 Гц (4:4:4). ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 или выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Использование неэкранированной витой пары (UTP) не допускается. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Максимальная скорость передачи видеоданных 18 Гбит/с (6 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:4:4)
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.3, HDR 10, СEC, Deep Color, x.v.Color™, lip sync, некомпрессированного многоканального аудио Dolby TrueHD, DTS-HD, 4K, пропуска сигналов 3D, а также данных EDID от дисплея к источнику сигнала без изменения
- Наличие проходного выхода HDMI для подключения локального монитора или каскадного включения дополнительных устройств
- Гибкие возможности удлинения интерфейса USB 2.0 — активный USB-хост может подключаться как на стороне передатчика, так и приёмника. Имеются отдельные порты для подключения USB-хоста и периферийных устройств. Сигналы USB 2.0 передаются в обоих направлениях между передатчиком и приёмником, что позволяет подключать активный хост как к локальным, так и удалённым периферийным устройствам, таким как видеокамеры, устройства аудио, а также различные устройства HID (Human Interface Devices), включая компьютерные клавиатуры, мыши, интерактивные доски и т.д.
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Передача сигнала RS-232 как для последовательного обмена данными в обоих направлениях, так и для управления устройством
- Передача ИК-сигнала в любом направлении для управления периферийными устройствами на стороне приёмника или на стороне передатчика
- Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
- Максимальная дальность передачи сигнала составляет 40 м для разрешения 4K@60 Гц (4:4:4) и 70 м для разрешения 4K@30 Гц (4:4:4). ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
- Удобство обслуживания и диагностики — светодиодные индикаторы наличия питания, входного и выходного сигналов, сигнала на проходном выходе, подключенной линии HDBaseT, а также режимов USB-хоста и приёмника
- Простота и удобство инсталляции: компактный корпус MegaTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-T2В-B
Скачать
Входы
|
В режиме передатчика: HDMI, В режиме приёмника: HDBaseT (RJ-45) |
Выходы
|
В режиме передатчика: HDBaseT (RJ-45), HDMI (проходной), В режиме приёмника: HDMI |
Порты
|
1 USB 2.0, USB-B (Host), 3 USB 2.0, USB-A, 1 ИК, mini-jack 3,5 мм, 1 RS-232, 3-конт. блок съёмных клемм |
Температура воздуха при эксплуатации
|
0°…+40°C |
Температура воздуха при хранении
|
–40°…+70°C |
Относительная влажность воздуха
|
10%...90% без конденсации |
Питание
|
12 В пост. тока, потребляемый ток: 600 мА, Максимальный общий ток зарядки по USB: 2,0 А |
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:4:4), 24 бита на пиксель |
Максимальная скорость передачи данных
|
18 Гбит/с (6 Гбит/с на один канал); 300 Мбит/с (USB); От 300 до 115200 бит/с (RS-232) |
Поддержка цифровых видеостандартов
|
HDMI 2.0b, HDCP 2.3 |
Индикация
|
Светодиодные индикаторы питания, входного и выходного сигналов, сигнала на проходном выходе, наличия подключенной линии HDBaseT и активного USB-хоста |
Соответствие стандартам безопасности
|
CE |
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
Тип корпуса
|
Mega TOOLS™ |
Материал корпуса
|
Алюминий |
Вес в упаковке
|
1,1 кг (приблизительно) |
Дальность передачи сигнала
|
До 40 м (4K@60 Гц, 4:4:4), До 70 м (4K@30 Гц, 4:4:4), Примечание: для достижения указанной дальности передачи рекомендуется использовать кабель витой пары Kramer BC-UNIKat |
Охлаждение
|
Естественная конвекция |
Поддержка стандарта USB
|
USB 1.1, USB 2.0 |
Поддержка стандартов
|
HDBaseT 3.0 |
Допустимая вибрация
|
ISTA 1A в картонной упаковке |
Вес
|
0,6 кг (приблизительно) |
Комплект
|
Адаптер питания, монтажные уголки, резиновые ножки |
Гарантия
|
7 лет |
Габаритные размеры (Ш х Г х В)
|
19,00 x 11,60 x 2,70 см |
Габаритные размеры в упаковке (Ш х Г х В)
|
34,50 x 16,20 x 5,20 см |
