Гарантия: 7 лет
Артикул:
50-00010190
Передатчик HDMI, ARC Аудио, Ethernet, RS-232, ИК по витой паре HDBaseT с эмбедированием / деэмбедированием аудио; поддержка 4K60 4:4:4, PoE
- Передатчик HDMI, ARC Аудио, Ethernet, RS-232, ИК по витой паре HDBaseT
- Эмбедирование / деэмбедирование аудио
- Поддержка 4K60 4:4:4 и HDR 10
- Поддержка PoE
- Использование компрессии
- Увеличенная дальность передачи: до 100 м (4K60 4:4:4), до 180 м (1080p60)
Подробности
Задать вопрос

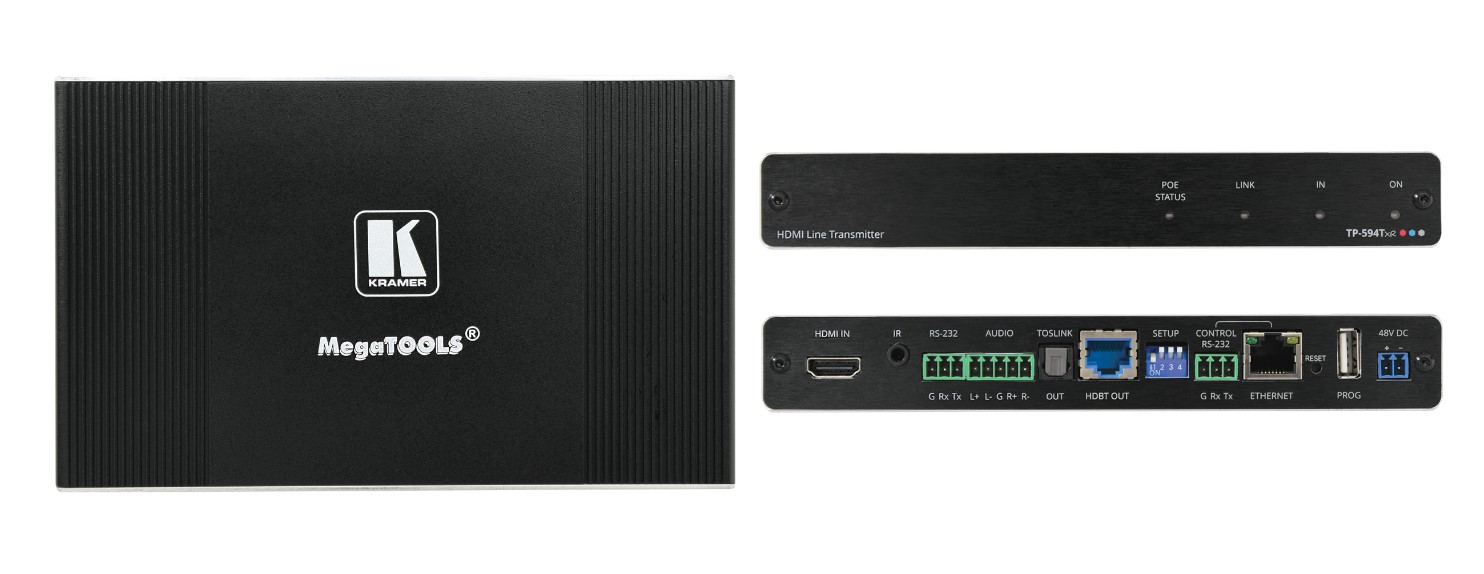

Передатчик TP-594Txr преобразует сигнал HDMI, а также сигналы Ethenet, RS-232, ИК и аналогового стерео аудио в сигнал формата HDBaseT 2.0, предназначенного для передачи по кабелю типа «витая пара». Устройство также осуществляет вывод сигнала обратного аудиоканала ARC (Audio Return Channel) от удалённого ТВ-приёмника на вход HDMI, а также параллельно на аналоговый и/или оптический цифровой аудиопорты. Приём и обратное преобразование сигнала осуществляется при помощи соответствующего приёмника, например TP-590Rxr. Прибор способен передавать сигнал разрешением 4K@60 Гц (4:4:4), HDR 10, 24 бита на пиксель на расстояние до 100 м, а также осуществлять питание удалённого приёмника по кабелю витой пары по технологии PoE.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Использование технологии цифрового сжатия сигнала с невысоким уровнем компрессии, обеспечивающей передачу сигнала 4K@60 Гц (4:4:4) HDR 10 без видимых потерь и с близкой к нулю задержкой. Данный режим требует применения совместимого приёмника HDBT: DTAxrD2-IN2-F34, TP-594Rxr
- Максимальная скорость передачи видеоданных 17,95 Гбит/с (5,98 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:4:4)
- Наличие функции интеллектуальной компрессии — передатчик автоматически определяет наличие функции компрессии у подключённого приёмника HDBaseT. Далее он или включает компрессию, если передатчик и приёмник совместимы, или выключает компрессию в случае отсутствия совместимости, а также в случае полного отсутствия данной функции у приёмника
- Наличие встроенного интеллектуального шлюза управления – возможность удаленного управления подключенными аудио-видео устройствами по IP посредством последовательной двунаправленной шины обмена данными CEC (через вход HDMI) или интерфейсов RS-232/ИК (через соответствующие выходные порты) с использованием локальной сети или линии HDBaseT. Данная функция упрощает и удешевляет инсталляцию, так как имеется возможность не использовать внешний шлюз, а также позволяет осуществить простую интеграцию с системами управления, такими как Kramer Control
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D, CEC
- Технология Kramer-EDID Pro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощённого процесса соединения HDMI устройств по принципу Plug and Play. Фиксация EDID, использование EDID по умолчанию или пользовательского блока данных EDID
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Функция эмбедирования аудио в передаваемый сигнал HDMI. Возможность замещения текущего аудиосопровождения демонстрируемого видео материала внешним аудиосигналом (линейного уровня)
- Расширенные возможности работы с ARC (обратным аудиоканалом). Сигнал ARC от телевизора (в качестве устройства отображения) может быть туннелирован в линию HDBaseT c последующим выводом на HDMI-вход (подключенный, например, к аудио-видео ресиверу), а также на оптический цифровой и/или аналоговый аудиопорт. Это дает возможность использовать высококачественную систему звукоусиления, а также регулировать уровень аудиосигнала при помощи ИК-пульта ДУ ресивера
- Передача сигнала Ethernet – данные передаются в обоих направлениях, что позволяет расширить зону действия локальной сети со скоростью подключения до 100 Мбит/с для осуществления связи или управления устройством
- Двусторонняя передача сигналов RS−232 и ИК
- Двусторонняя передача данных Ethernet 100 Мбит/с
- Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
- Максимальная дальность передачи сигнала составляет: 100 м для разрешения 4K@60 Гц (4:4:4) с использованием компрессии и 4K@60 Гц (4:2:0) без использования компрессии, 130 м для разрешения 1080p@60 Гц без использования компрессии и 180 м для разрешения 1080p@60 Гц в режиме увеличенного расстояния передачи (ultra mode). ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
- Поддержка PoE — прибор может осуществлять питание удалённого приёмника по линии HDBaseT по технологии PoE
- Удобство обслуживания и диагностики — наличие светодиодных индикаторов питания, входного сигнала HDMI, подключенной линии HDBaseT и режима PoE. Функция удалённого обновления встроенного ПО по Ethernet или через локальный порт USB

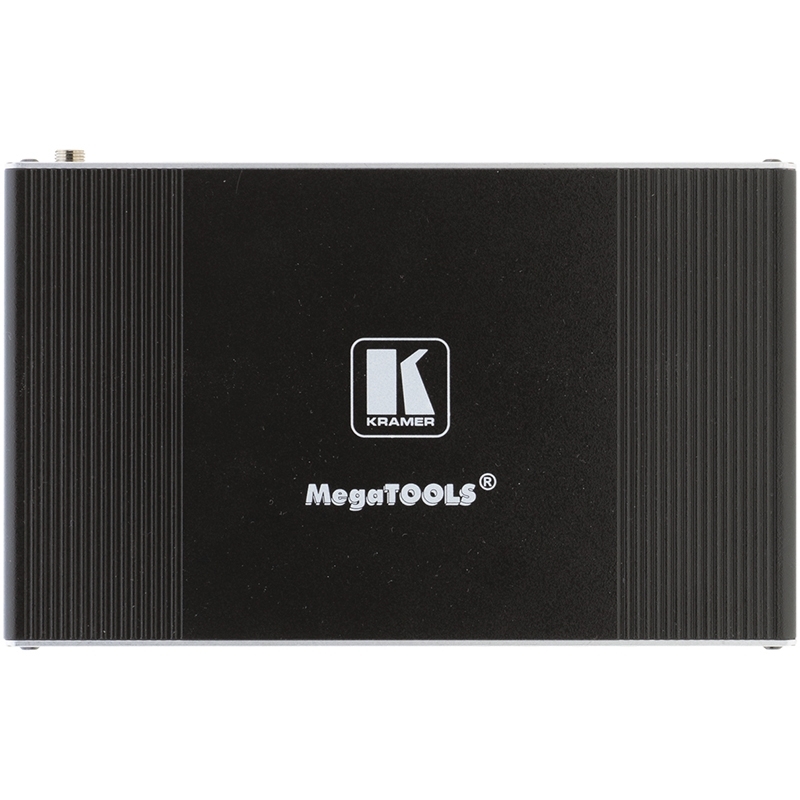

- Простота и удобство инсталляции: компактный корпус MegaTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-T2В-B
С этим товаром покупают:
Скачать
|
Входы
|
HDMI |
|
Выходы
|
HDBT (RJ-45), Цифровое аудио (TOSLINK®) |
|
Порты
|
Балансное стерео аудио (5-конт. блок съёмных клемм), Ethernet (RJ-45) для передачи данных и управления устройством, ИК (mini-jack 3,5 мм), RS-232 (3-конт. блок съёмных клемм) для передачи данных, RS-232 (3-конт. блок съёмных клемм) для управления устройством, USB-А для обновления встроенного ПО |
|
Управление
|
RS-232, встроенные веб-страницы, DIP-переключатели |
|
Питание
|
Адаптер 48 В пост. тока; 1,36 А, Потребляемый ток: 0,45 А, Потребляемый ток при подаче питания PoE на приёмник TP−594Rxr: 0,65 A |
|
Максимальное разрешение видеосигнала
|
3840x2160@60 Гц (4:4:4) 24 бита на пиксель (с компрессией); 4096x2160@60 Гц (4:2:0) 24 бита на пиксель (без компрессии) |
|
Максимальная скорость передачи данных
|
17,95 Гбит/с (5,98 Гбит/с на канал) (с компрессией); 10,2 Гбит/с (3,4 Гбит/с на канал) (без компрессии) |
|
Индикация
|
Cветодиодные индикаторы: наличия питания, режима PoE, наличия подключённого активного источника, а также линии HDBaseT |
|
Тип корпуса
|
MegaTOOLS™ |
|
Материал корпуса
|
Алюминий |
|
Дальность передачи сигнала
|
До 100 м для разрешения 4K@60 Гц (4:4:4) с использованием компрессии и 4K@60 Гц (4:2:0) без использования компрессии, До 130 м для разрешения 1080p@60 Гц без использования компрессии, До 180 м для разрешения 1080p@60 Гц в режиме увеличенного расстояния передачи (ultra mode), ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
|
Охлаждение
|
Естественная конвекция |
|
Скорость передачи данных RS-232
|
От 300 до 115200 бит/с |
|
Скорость передачи данных Ethernet
|
До 100 Мбит/с |
|
Поддержка цифровых стандартов
|
HDMI 2.0, HDR 10, HDCP 2.2, HDBaseT 2.0 |
|
Сертификаты безопасности и охраны окружающей среды
|
RoHs, WEEE |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
34,5 x 16,5 x 5,2 см |
|
Габаритные размеры (Ш х Г х В)
|
19,0 x 11,5 x 2,7 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Вес в упаковке
|
1,0 кг (приблизительно) |
|
Вес
|
0,4 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер питания |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
TP–594Txr, TP–594Rxr Release Notes
206,7 кб
K–UPLOAD User Manual
1,1 мб
