Артикул:
50-805060190

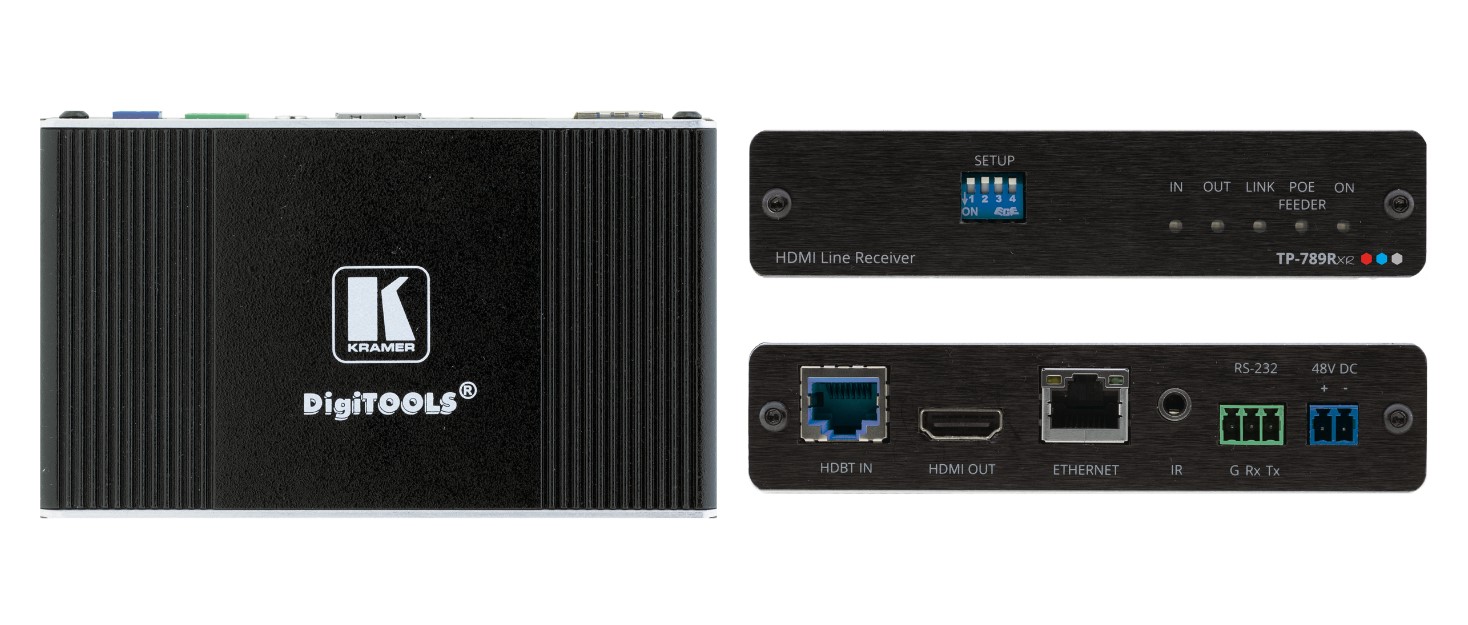

Приемник HDMI, RS-232, ИК, Ethernet по витой паре HDBaseT с увеличенным расстоянием передачи; поддержка 4К60 4:2:0, PoE
Подробности
Задать вопрос

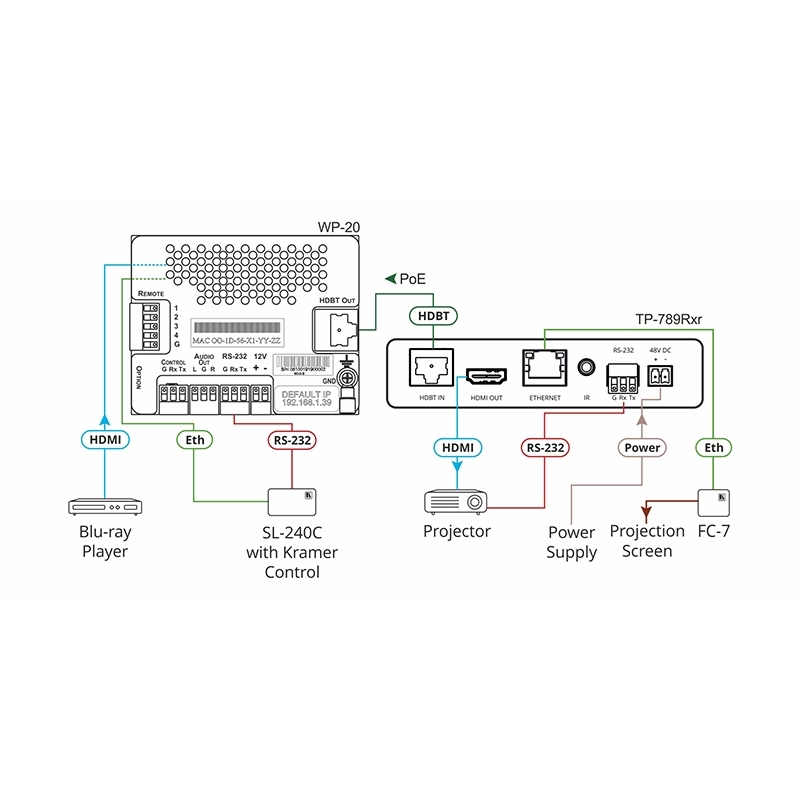

Приёмник TP-789Rxr преобразует входной сигнал в формате HDBaseT, передаваемый по кабелю типа «витая пара» при помощи соответствующего передатчика (например TP-789Txr, WP-20), в исходные сигналы HDMI, Ethernet, RS-232 и ИК. Прибор способен принимать сигнал разрешением 4K@60 Гц (4:2:0) 24 бита на пиксель на расстоянии до 100 м. Также, приёмник способен автоматически определять наличие поддержки функции PoE у удалённого передатчика, и выступать либо в качестве потребителя, либо в качестве источника питания по линии HDBaseT по технологии PoE. ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat. ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Максимальная скорость передачи видеоданных 10,2 Гбит/с (3,4 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:2:0) 24 бита на пиксель
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D, CEC
- Технология Kramer-EDID Pro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощённого процесса соединения HDMI устройств по принципу Plug and Play
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Двусторонняя передача сигналов Ethernet, RS−232 и ИК
- Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
- Максимальная дальность передачи сигнала составляет 100 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
- Поддержка PoE — прибор способен автоматически определять наличие поддержки функции PoE у удалённого передатчика, и выступать либо в качестве потребителя, либо в качестве источника питания по линии HDBaseT по технологии PoE

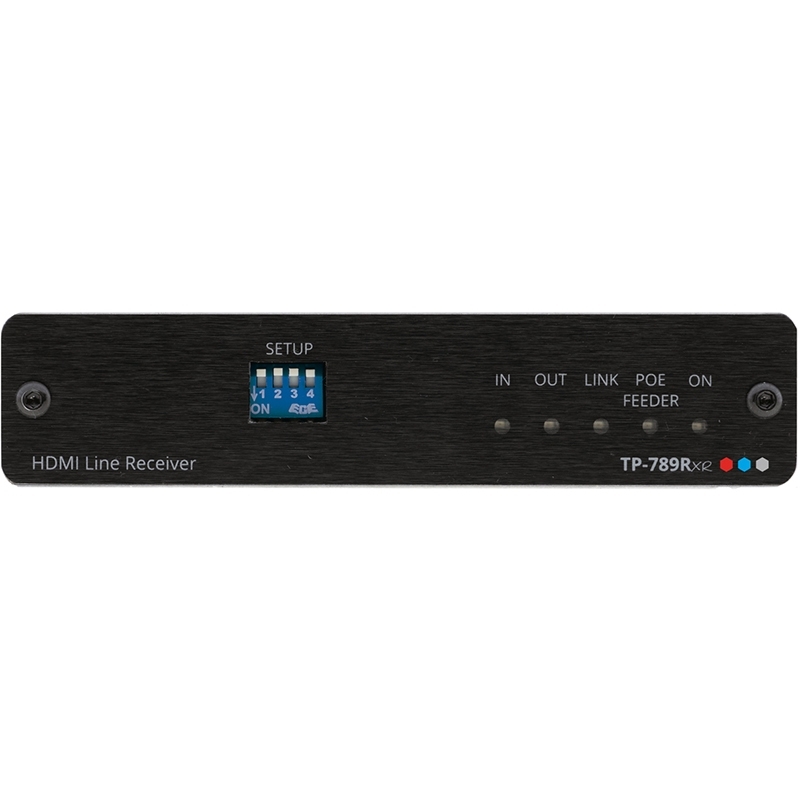

- Удобство обслуживания и диагностики — светодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, подключённой линии HDBaseT, а также режима подачи питания PoE для передатчика по линии HDBaseT

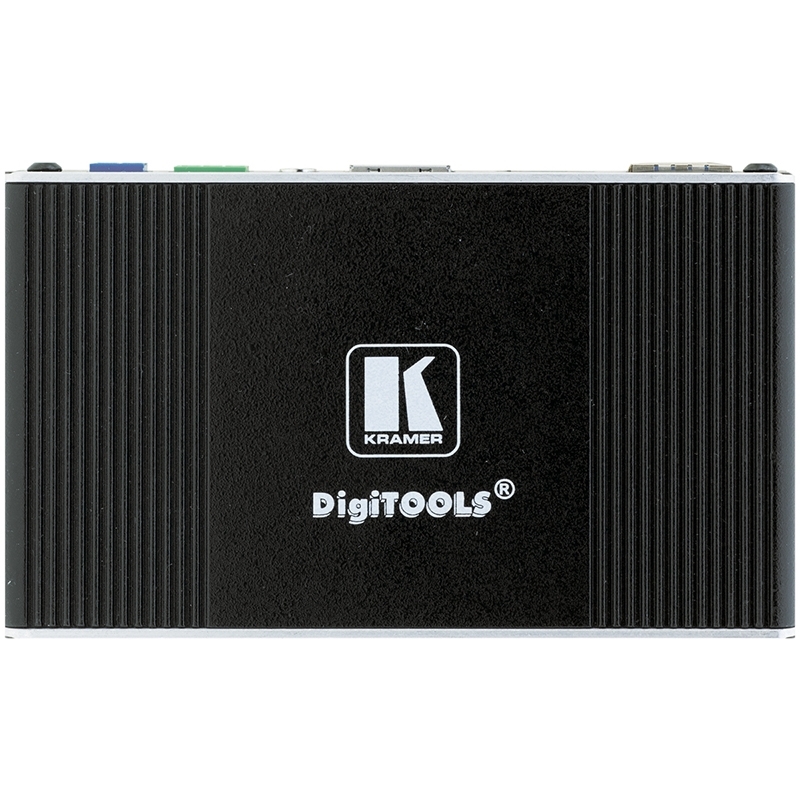

- Простота и удобство инсталляции: компактный корпус DigiTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить три прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-3PT-B
Скачать
Входы
|
HDBT (RJ-45) |
Выходы
|
HDMI |
Порты
|

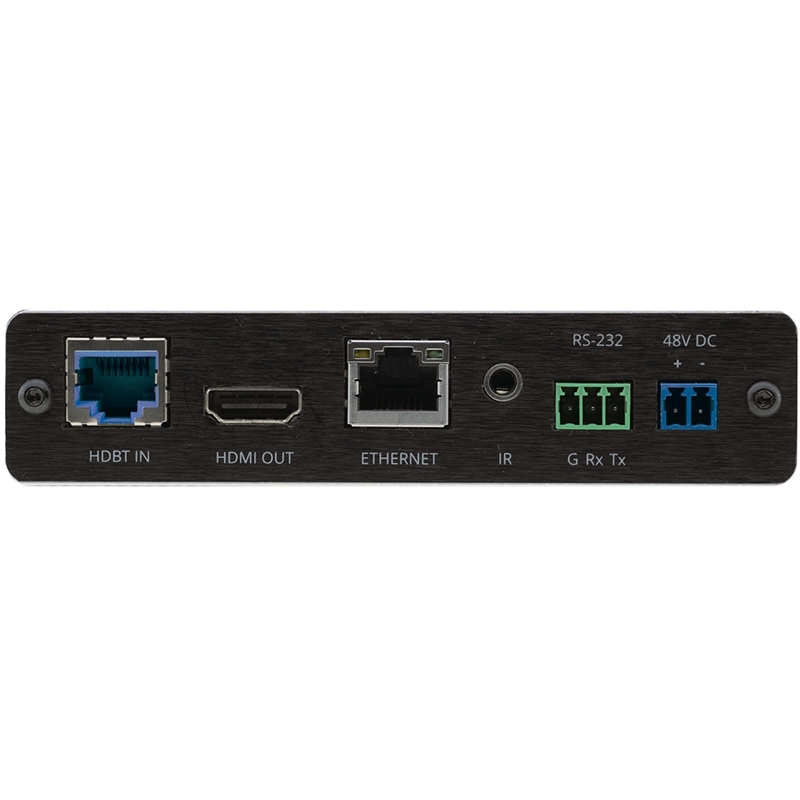

ИК (mini-jack 3,5 мм), RS-232 (3-конт. блок съёмных клемм), Ethernet 100 Мбит/с (RJ-45) |
Температура воздуха при эксплуатации
|
0°…+40°C |
Температура воздуха при хранении
|
–40°…+70°C |
Относительная влажность воздуха
|
От 10 % до 90 % без конденсации |
Питание
|
Адаптер 48 В пост. тока; 1,36 А, Потребляемый ток: 370 мА |
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:2:0) 24 бита на пиксель |
Максимальная скорость передачи данных
|
10,2 Гбит/с (3,4 Гбит/с на один канал) |
Управление
|
DIP-переключатели режимов передачи ИК-сигнала (38 кГц или широкополосный модулированный сигнал) и обновления встроенного ПО |
Соответствие стандартам безопасности
|
CE |
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
Тип корпуса
|
DigiTOOLS™ |
Материал корпуса
|
Алюминий |
Вес в упаковке
|
0,7 кг (приблизительно) |
Дальность передачи сигнала
|
До 100 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель; До 130 м для разрешения 1080p@60 Гц 36 битов на пиксель; До 180 м для разрешения 1080p@60 Гц 24 бита на пиксель в режиме увеличенного расстояния передачи (ultra mode); ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
Охлаждение
|
Естественная конвекция |
Скорость передачи данных RS-232
|
От 300 до 115200 бит/с |
Скорость передачи данных Ethernet
|
До 100 Мбит/с |
Поддержка цифровых стандартов
|
HDMI 2.0, HDCP 2.2, HDBaseT 1.0 |
Вес
|
0,2 кг (приблизительно) |
Гарантия
|
7 лет |
Полоса частот передачи данных ИК
|
20 кГц – 100 кГц |
Габаритные размеры (Ш х Г х В)
|
12,0 x 7,2 x 2,4 см |
Габаритные размеры в упаковке (Ш х Г х В)
|
15,7 x 12,0 x 8,7 см |
В комплекте
|
Адаптер питания, монтажные уголки |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
TP–789R, TP–789Rxr Release Notes
135,7 кб
