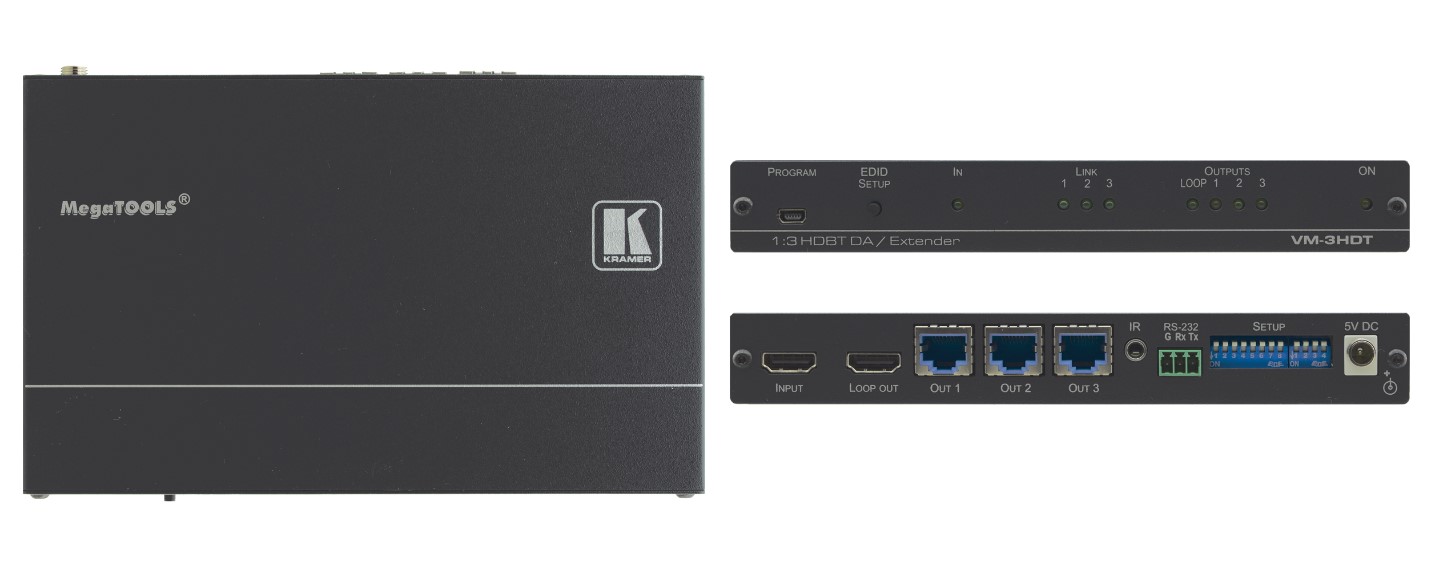

- Усилитель-распределитель сигнала HDMI, RS-232 и ИК на 3 выхода HDBaseT
- Проходной выход HDMI
- Поддержка 4K60 4:2:0
- Дальность передачи до 40 м (4K60 4:2:0), до 70 м (1080p60)
VM-3HDT — усилитель-распределитель 1:3 сигнала HDMI со скоростью передачи видеоданных до 10,2 Гбит/с (3,4 Гбит/с на канал), а также сигналов RS-232 и ИК по кабелю типа «витая пара» в формате HDBaseT. Прибор осуществляет перетактирование сигнала, поступающего на вход, производит компенсацию АЧХ входного кабеля и распределяет сигнал на три идентичных выхода HDBaseT. Наличие проходного выхода позволяет осуществлять каскадное подключение дополнительных приборов.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Для гарантированного получения необходимых результатов (воспроизведения видео с нужным разрешением, правильными пропорциями изображения, корректной передачей цвета и т.д.) ОБЯЗАТЕЛЬНО выполните процедуру считывания EDID (см. соответствующий раздел Руководства по эксплуатации прибора).
- Распределение сигнала HDMI разрешением 4K@60 Гц (4:2:0) 24 бита на пиксель на расстояние до 40 м, и разрешением 1080p@60 Гц 36 бит на пиксель на расстояние до 70 м по линии HDBaseT. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
- Максимальная скорость передачи видеоданных 10,2 Гбит/с (3,4 Гбит/с на канал)
- Соответствие стандарту HDBaseT — совместимость с другими стандартными удлинителями HDBaseT, присутствующими на рынке
- Двусторонняя передача сигналов RS-232 и ИК
- Технология Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования — восстанавливает сигнал при передаче по длинным линиям
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 1.4, Deep Color, x.v.Color™, Lip Sync, 7.1 PCM многоканальное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D, поддержка шины CEC (только для выхода Out 1)
- Интеллектуальный алгоритм I–EDIDPro™ Kramer — ручной или автоматический выбор источника EDID (подключенные средства отображения или блок данных EDID по умолчанию). Возможность редактирования EDID
- Удобство обслуживания и диагностики — светодиодные индикаторы питания, наличия сигнала на входе, установленных линий связи с приёмниками HDBaseT, а также подключённых к выходам приёмников активных потребителей сигнала
- Простота и удобство инсталляции: компактный корпус MegaTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-T2B-B
С этим товаром покупают:
|
Входы
|
HDMI , 3 HDBaseT (RJ-45) |
|
Выходы
|
HDMI (проходной выход) |
|
Порты
|
USB (mini-USB), RS-232 (3-конт. блок съёмных клемм), ИК (mini-jack 3,5 мм) |
|
Управление
|
Кнопка выбора режима работы с EDID; DIP-переключатели для управления маршрутизацией данных RS-232 и ИК; Утопленная кнопка перезапуска устройства; Порт mini-USB для передачи команд RS-232, обновления встроенного ПО и редактирования EDID |
|
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:2:0) |
|
Максимальная скорость передачи данных
|
10,2 Гбит/с (3,4 Гбит/с на канал) |
|
Индикация
|
Светодиодные индикаторы: питания, наличия сигнала на входе, установленных линий связи с приёмниками HDBaseT, а также наличия подключённых к выходам приёмников активных потребителей сигнала |
|
Питание
|
Адаптер 5 В пост. тока, 4 А, Потребляемый ток: 2,1 А |
|
Соответствие стандартам безопасности
|
CE |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Тип корпуса
|
MegaTOOLS™ |
|
Материал корпуса
|
Алюминий |
|
Дальность передачи сигнала
|
До 40 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель, До 70 м для разрешения 1080р@60 Гц 36 битов на пиксель, ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
|
Охлаждение
|
Естественная конвекция |
|
Поддержка цифровых стандартов
|
HDMI 2.0, HDCP 1.4 и HDBaseT 1.0 |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
34,50 x 16,50 x 5,20 см |
|
Габаритные размеры (Ш х Г х В)
|
18,80 x 11,50 x 2,54 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10 % до 90 % без конденсации |
|
Вес в упаковке
|
1,3 кг (приблизительно) |
|
Вес
|
0,5 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер питания, кабель питания |
