Артикул:
50-067690
Передатчик сигнала HDMI и RS-232 по волоконно-оптическому кабелю для модулей SFP+; поддержка 4K60 4:4:4
- Передатчик HDMI и RS-232 по волоконно-оптическому кабелю
- Использование встраиваемых модулей SFP+
- Поддержка 4K60 4:4:4
- Дальность передачи до 33 км (патч-корд ОS1), до 3 км (патч-корд ОМ3)
Подробности
Задать вопрос

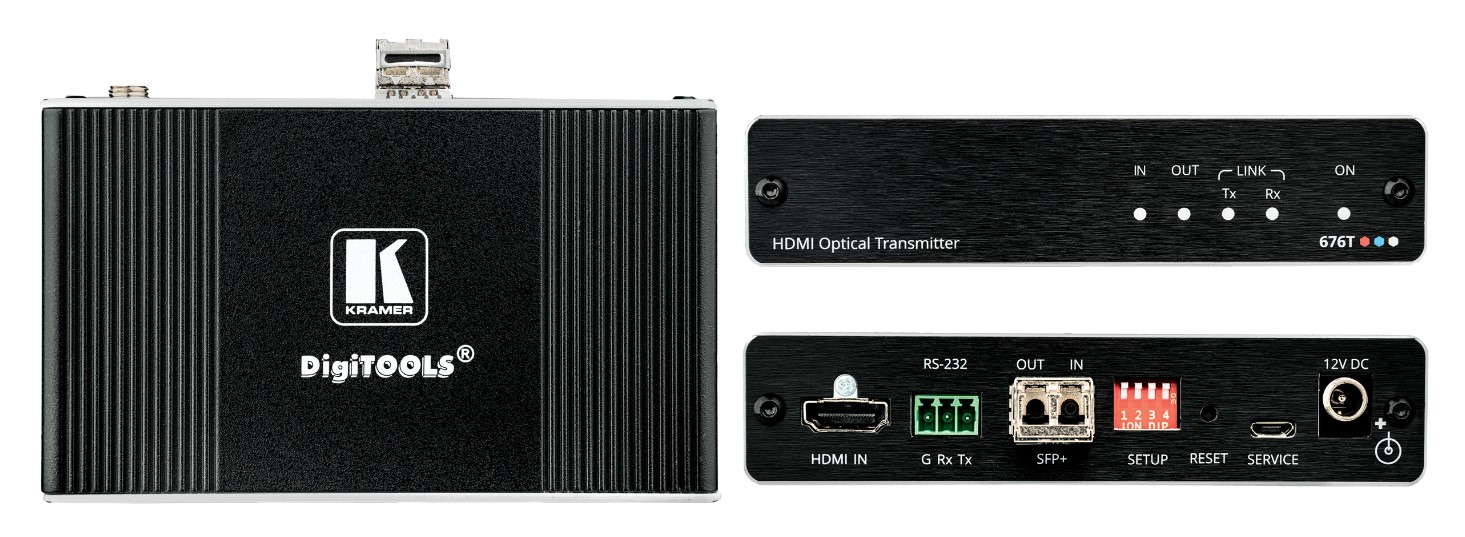

676T – передатчик сигналов HDMI разрешением до 4K@60 Гц (4:4:4), а также сигналов RS-232 по кабелю на основе одномодового или многомодового оптического волокна на расстояния до 33 км. Прибор обеспечивает преобразование сигнала HDMI, а также сигналов RS-232 в световой сигнал, передаваемый по волоконно-оптическому кабелю на совместимый приемник, преобразующий световой сигнал обратно в сигналы HDMI и RS-232. В составе передатчика 676T используется многомодовый встраиваемый SFP+ модуль, однако в приборе могут использоваться и другие совместимые модули Kramer, в частности одномодовые SFP+ модули.
- Cовместимость с кабелями на основе как одномодового, так и многомодового оптического волокна. Использование подключаемых оптических модулей Kramer OSP SFP+ (по умолчанию установлен многомодовый SFP+ модуль).Технология преобразования частоты субдискретизации сигнала цветности с задержкой, близкой к нулю, позволяющая передавать сигналы HDMI со скоростью выше 10 Гбит/с по волоконно-оптической линии с пропускной способностью 10 Гбит/с. Примечание: Для обеспечения заданных технических характеристик и соблюдения условий технической поддержки и гарантийного обслуживания используйте только высококачественные встраиваемые оптические модули Kramer OSP SFP+
- Возможность построения разветвленных систем распределения сигнала с использованием только оптических сплиттеров. Усилители-распределители HDMI при этом не требуются
- Поддержка HDCP 2.2, скорости передачи сигнала до 18 Гбит/с (6 Гбит/с на канал), а также режимов многоканального аудио LPCM 7.1, Dolby TrueHD, DTS-HD в соответствии со пецификацией HDMI 2.0
- Технология Kramer-EDIDPro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощения процесса соединения HDMI устройств (технология Plug and Play)
- Двусторонняя передача данных RS-232 позволяет управлять периферийными устройствами, подключенными как к передатчику, так и приемнику на другом конце волоконно-оптической линии
- Светодиодные индикаторы питания, наличия сигнала на входе и выходе, а также режимов приема и передачи сигнала по волоконно-оптической линии для удобства обслуживания и диагностики
- Простота инсталляции: Компактный корпус Kramer DigiTOOLS®, отсутствие вентилятора охлаждения и низкое тепловыделение позволяют разместить три прибора рядом в стандартной аппаратурной 19 дюймовой стойке (1U) с помощью опционального адаптера Kramer
Скачать
Входы
|
HDMI |
Выходы
|
Оптический SFP+ (LC) |
Порты
|
RS-232 (3-конт. блок съемных клемм), Micro-USB (для обновления встроенного ПО) |
Температура воздуха при эксплуатации
|
0°…+40°C |
Температура воздуха при хранении
|
–40°…+70°C |
Относительная влажность воздуха
|
10%...90% без конденсации |
Питание
|
Адаптер питания 12 В постоянного тока, 2А, Потребляемый ток: 480 мА |
Максимальное разрешение видеосигнала
|
4096 x 2160@60 Гц (4:4:4) |
Максимальная скорость передачи данных
|
18 Гбит/с (6 Гбит/с на один канал) |
Поддержка цифровых видеостандартов
|
HDMI 2.0 и HDCP 2.2 |
Индикация
|
Светодиодные индикаторы IN (наличие сигнала на входе), OUT (наличие сигнала на выходе), передача (Tx) и прием (Rx) сигнала по оптоволоконной линии, ON (наличие питания); Кнопка RESET для перезапуска устройства |
Соответствие стандартам безопасности
|
CE, UL |
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
Тип корпуса
|
DigiTOOLS® |
Материал корпуса
|
Алюминий |
Вес в упаковке
|
0,5 кг (приблизительно) |
Охлаждение
|
Естественная конвекция |
Скорость передачи данных RS-232
|
От 300 до 115200 бит/с |
Вес
|
0,2 кг (приблизительно) |
Тип линии передачи сигнала
|
Кабель на основе оптического волокна: многомодового или одномодового. Оптический модуль: Совместимые модули Kramer SFP+ IEEE 802.3ae 10 Гбит/с (многомодовый модуль входит в комплект поставки) |
Линия передачи на основе многомодового оптоволокна
|
Совместимость: Оптическое волокно G.651.1 OFNR; Дальность передачи сигнала: до 3 км (при использовании патч-корда ОМ3) |
Линия передачи на основе одномодового оптоволокна
|
Совместимость: Оптическое волокно G.652D OFNR; Дальность передачи сигнала: до 33 км (при использовании патч-корда ОS1) |
Гарантия
|
1 год |
Габаритные размеры (Ш х Г х В)
|
12,00 x 7,15 x 2,44 см |
Габаритные размеры в упаковке (Ш х Г х В)
|
15,70 x 12,00 x 8,70 см |
В комплекте
|
Многомодовый приемопередающий модуль SFP+, Адаптер питания, кабель питания, монтажные уголки |
