Развитие линейки Series 3: модули MC3-2H-2H и MC3-2R-2T
Мы уже неоднократно писали о линейке приборов под общим названием Series 3. Напомним, что в нее входят удлинители (EXT3), коммутаторы (SWT3) и модульные матричные коммутаторы (MTX3). В состав последних могут входить как двух, так и четырехпортовые модули MC3, в частности две модели, которые мы представляем ниже.

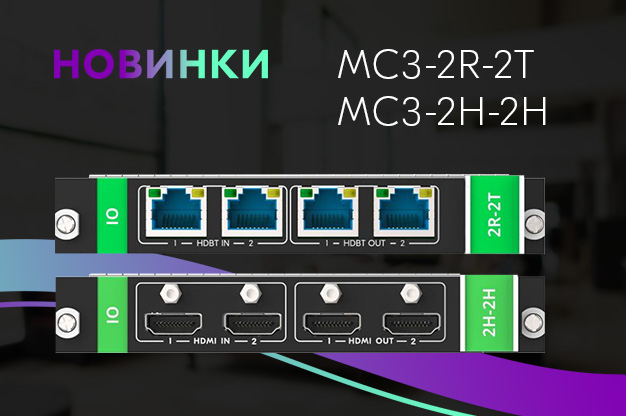

MC3-2H-2H — модуль, оснащенный двумя входами и двумя выходами HDMI с поддержкой разрешений до 4096 x 2160@60 Гц (4:4:4) 24 бита на пиксель.
Главной особенностью модуля являются встроенные масштабаторы на каждом из выходов. Входные сигналы модуля независимо переключаются на любой выход модульной матрицы, а любой сигнал на входе матрицы независимо переключается на любой из двух масштабируемых выходов модуля.
Если в сердце вашей переговорной или конференц-зала находится матрица серии MC3 с одним или более модулей MC3-2H-2H, то любой видеоконтент с ноутбука участника, или иного источника будет корректно и беспроблемно отображаться на главном и вспомогательных экранах рабочего пространства — все это благодаря встроенным скалерам, производящим повышающее или понижающее масштабирование входного сигнала.
Еще более важное следствие наличия встроенных масштабаторов — быстрое (менее 1,2 с) и бесподрывное переключение входов с переходом через черное поле на экране в течение менее чем 1 с.
Модулем поддерживаются все необходимые функции и режимы, предусмотренные спецификацией HDMI 2.0b, включая HDR10, шину CEC (независимо для каждого входа/выхода), технологию HDCP 2.3 и передачу данных EDID. Отдельно отметим возможность отключения поддержки HDCP на входе.
В числе аудиовозможностей модуля — гибкая маршрутизация обратного аудиоканала ARC c выхода HDMI, а также аудио, деэмбедированного из сигнала на входе HDMI.
MC3-2R-2T — этот модуль незаменим, если у вас относительно большой конференц-зал, и расстояние от источников сигнала до средств отображения может составлять до 40 метров. В этом случае на помощь приходит технология удлинения аудио-видео интерфейсов по витой паре HDBaseT, и данный модуль как раз оснащен двумя входными и двумя выходными портами витой пары RJ-45 HDBaseT 3.0.
Как и представленный в начале модуль MC3-2H-2H, данный модуль поддерживает разрешения HDMI до 4096 x 2160@60 Гц (4:4:4) 24 бита на пиксель, CEC, HDCP 2.3, а также управление EDID и отключаемую поддержку HDCP на входе. А самое главное — MC3-2R-2T тоже имеет встроенные масштабаторы на каждом из выходов, которые обеспечивают такую же скорость и бесподрывность переключения.
Модуль MC3-2R-2T совместим с соответствующими передатчиками и приемниками HDBT 3.0 (в частности, с удлинителями интерфейсов серии EXT3–xx), поддерживает переключение и сквозную передачу сигналов RS-232, ИК и CEС, независимые шлюзы для сигналов RS-232, ИК и CEС для каждого входного и выходного порта и все функциональные возможности USB 2.0 при подключении периферийных устройств к удаленному хосту по линии HDBT.
Важным эксплуатационным удобством обоих представленных модулей является возможность их горячей замены, а также обновление прошивки онлайн при помощи встроенной web-страницы.
В заключение отметим, что в арсенале Kramer имеются четырехпортовые модули «промежуточной конфигурации» — со входами HDMI/выходами HDBaseT и наоборот — входами HDBaseT/выходами HDMI, имеющие аналогичные технические характеристики. Столь широкий ассортимент модулей позволяет гибко подобрать техническое решение, максимально соответствующее конкретным параметрам конференц-зала, в частности расстояниям от источников до коммутационного ядра системы (модульной матрицы), и от матрицы — до средств отображения.
