Гарантия: 7 лет
Артикул:
50-80399090

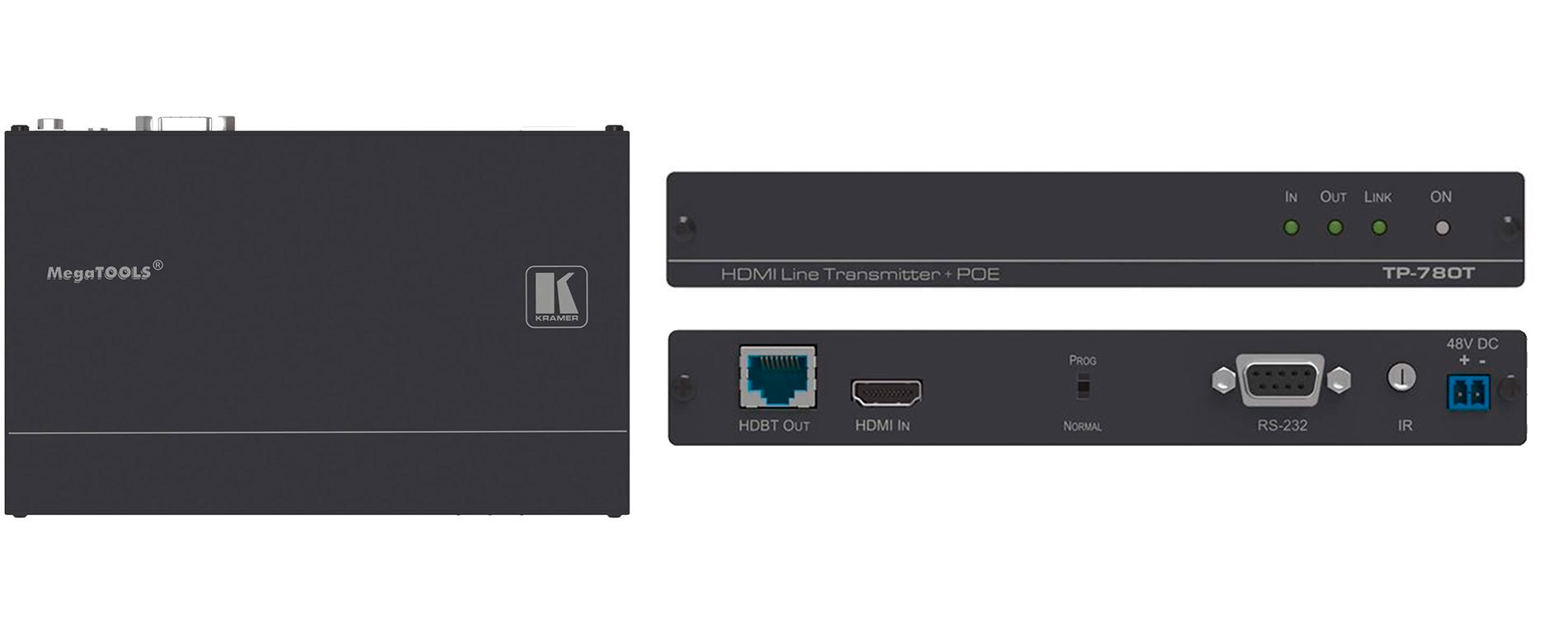

Передатчик HDMI, RS-232, ИК по витой паре HDBaseT, поддержка 4K, POE
- Передатчик HDMI, RS-232, ИК по витой паре HDBaseT
- Поддержка 4K60 4:2:0
- Поддержка PoE
- Дальность передачи до 40 м (4K60 4:2:0), до 70 м (1080p60)
Подробности
Задать вопрос
Передатчик TP-780T преобразует сигнал HDMI, а также сигналы RS-232 и ИК в сигнал формата HDBaseT, предназначенного для передачи по кабелю типа «витая пара». Приём и обратное преобразование сигнала осуществляется при помощи соответствующего приёмника, например TP-789R. Прибор способен передавать сигнал разрешением 4K@60 Гц (4:2:0) 24 бита на пиксель на расстояние до 40 м, а также осуществлять питание удалённого приёмника по линии HDBaseT по технологии PoE.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Максимальная скорость передачи видеоданных 10,2 Гбит/с (3,4 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:2:0) 24 бита на пиксель
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D, CEC
- Технология Kramer-EDID Pro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощённого процесса соединения HDMI устройств по принципу Plug and Play
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Двусторонняя передача сигналов RS−232 и ИК
- Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
- Максимальная дальность передачи сигнала составляет 40 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
- Поддержка PoE — прибор может осуществлять питание удалённого приёмника по линии HDBaseT по технологии PoE
- Удобство обслуживания и диагностики — светодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также линии HDBaseT
- Простота и удобство инсталляции: компактный корпус MegaTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-T2В-B
Скачать
|
Входы
|
HDMI |
|
Выходы
|
HDBT (RJ-45) |
|
Порты
|
ИК (mini-jack 3,5 мм), RS-232 (9-конт. разъем D-sub) |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
От 10 % до 90 % без конденсации |
|
Питание
|
Адаптер 48 В пост. тока; 1,36 А, Потребляемый ток: 240 мА |
|
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:2:0) 24 бита на пиксель |
|
Максимальная скорость передачи данных
|
10,2 Гбит/с (3,4 Гбит/с на один канал) |
|
Управление
|
Выключатель режима обновления встроенного ПО через порт RS-232 |
|
Тип корпуса
|
MegaTOOLS™ |
|
Материал корпуса
|
Алюминий |
|
Вес в упаковке
|
1,0 кг (приблизительно) |
|
Дальность передачи сигнала
|
До 40 м для разрешения 4K@60 Гц (4:2:0); До 70 м для разрешения 1080p@60 Гц 36 битов на пиксель; ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
|
Охлаждение
|
Естественная конвекция |
|
Скорость передачи данных RS-232
|
От 300 до 115200 бит/с |
|
Поддержка цифровых стандартов
|
HDMI 2.0, HDCP 2.2, HDBaseT 1.0 |
|
Вес
|
0,4 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
Скорость передачи команд управления RS-232
|
115200 бит/с |
|
Габаритные размеры (Ш х Г х В)
|
18,75 x 11,50 x 2,54 см |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
34,50 x 16,50 x 5,20 см |
|
В комплекте
|
Адаптер питания |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
TP-780T - Спецификация ENG (08.2023)
226,2 кб
TP–780T, TP–780R Release Note
136,4 кб
