Гарантия: 7 лет
Артикул:
50-80506090

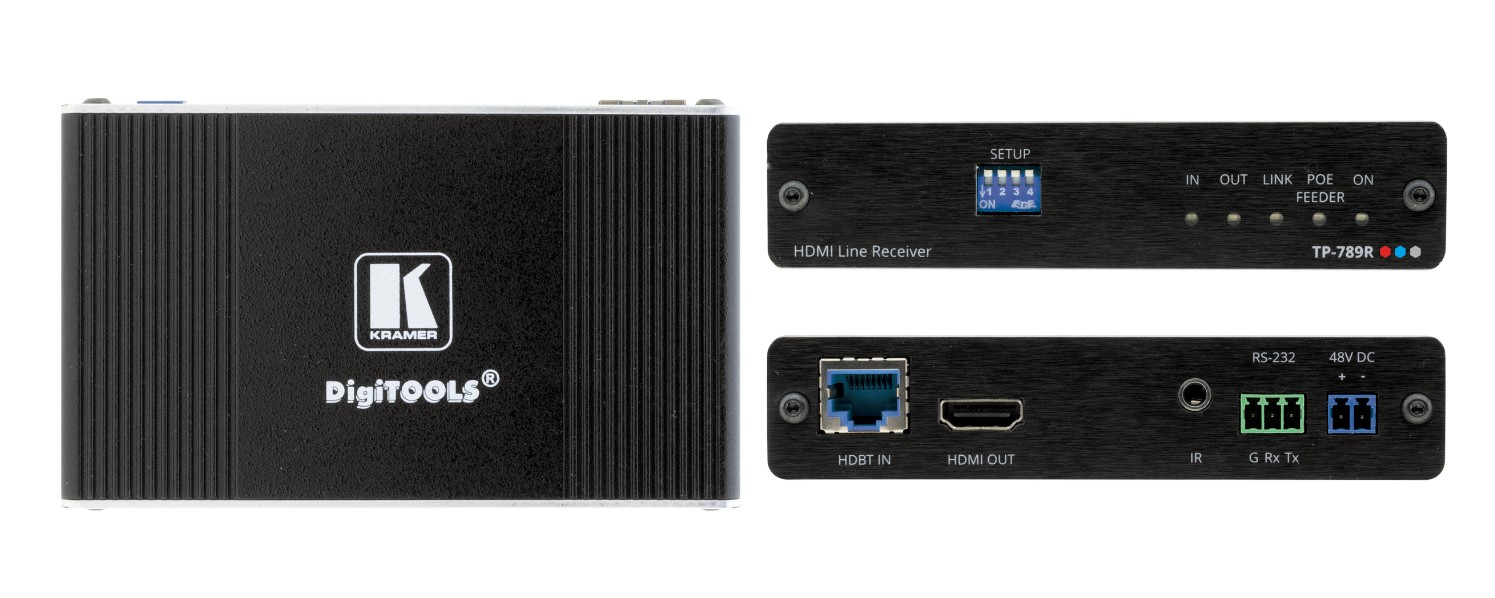

Приемник HDMI, RS-232, ИК по витой паре HDBaseT; поддержка 4К60 4:2:0, PoE
- Передатчик HDMI, RS-232, ИК по витой паре HDBaseT
- Поддержка 4K60 4:2:0
- Поддержка PoE
- Дальность передачи до 40 м (4K60 4:2:0)
Подробности
Задать вопрос
Приёмник TP-789R преобразует входной сигнал в формате HDBaseT, передаваемый по кабелю типа «витая пара» при помощи соответствующего передатчика (например TP-780T, WP-20), в исходные сигналы HDMI, RS-232 и ИК. Прибор способен принимать сигнал разрешением 4K@60 Гц (4:2:0) 24 бита на пиксель на расстоянии до 40 м. Также, приёмник способен автоматически определять наличие поддержки функции PoE у удалённого передатчика, и выступать либо в качестве потребителя, либо в качестве источника питания по линии HDBaseT по технологии PoE.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Максимальная скорость передачи видеоданных 10,2 Гбит/с (3,4 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:2:0) 24 бита на пиксель
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D, CEC
- Технология Kramer-EDID Pro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощённого процесса соединения HDMI устройств по принципу Plug and Play
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Двусторонняя передача сигналов RS−232 и ИК
- Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
- Максимальная дальность передачи сигнала составляет 40 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
- Поддержка PoE — прибор способен автоматически определять наличие поддержки функции PoE у удалённого передатчика, и выступать либо в качестве потребителя, либо в качестве источника питания по линии HDBaseT по технологии PoE
- Удобство обслуживания и диагностики — светодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, подключённой линии HDBaseT, а также режима подачи питания PoE для передатчика по линии HDBaseT
- Простота и удобство инсталляции: компактный корпус DigiTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить три прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-3PT-B
С этим товаром покупают:
Скачать
|
Входы
|
HDBT (RJ-45) |
|
Выходы
|
HDMI |
|
Порты
|
ИК (mini-jack 3,5 мм), RS-232 (3-конт. блок съёмных клемм) |
|
Управление
|
DIP-переключатели режимов передачи ИК-сигнала (38 кГц или широкополосный модулированный сигнал) и обновления встроенного ПО |
|
Питание
|
Адаптер 48 В пост. тока; 1,36 А, Потребляемый ток: 350 мА |
|
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:2:0) 24 бита на пиксель |
|
Максимальная скорость передачи данных
|
10,2 Гбит/с (3,4 Гбит/с на один канал) |
|
Соответствие стандартам безопасности
|
CE |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Тип корпуса
|
DigiTOOLS™ |
|
Материал корпуса
|
Алюминий |
|
Дальность передачи сигнала
|
До 40 м для разрешения 4K@60 Гц (4:2:0); До 70 м для разрешения 1080p@60 Гц 36 битов на пиксель; ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
|
Охлаждение
|
Естественная конвекция |
|
Скорость передачи данных RS-232
|
От 300 до 115200 бит/с |
|
Поддержка цифровых стандартов
|
HDMI 2.0, HDCP 2.2, HDBaseT 1.0 |
|
Полоса частот передачи данных ИК
|
20 кГц – 100 кГц |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
15,7 x 12,0 x 8,7 см |
|
Габаритные размеры (Ш х Г х В)
|
12,0 x 7,2 x 2,4 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10 % до 90 % без конденсации |
|
Вес в упаковке
|
0,7 кг (приблизительно) |
|
Вес
|
0,2 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер питания, монтажные уголки |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
TP-789R - Спецификация ENG (08.2023)
555,3 кб
TP–789R, TP–789Rxr Release Notes
135,7 кб
