Артикул:
50-80399190
Передатчик HDMI, RS-232, Ethernet, ИК по витой паре HDBaseT, поддержка 4К, POE
- Передатчик HDMI, RS-232, Ethernet, ИК по витой паре HDBaseT
- Поддержка 4K60 4:2:0
- Поддержка PoE
- Дальность передачи до 100 м (4K60 4:2:0)
Подробности
Задать вопрос

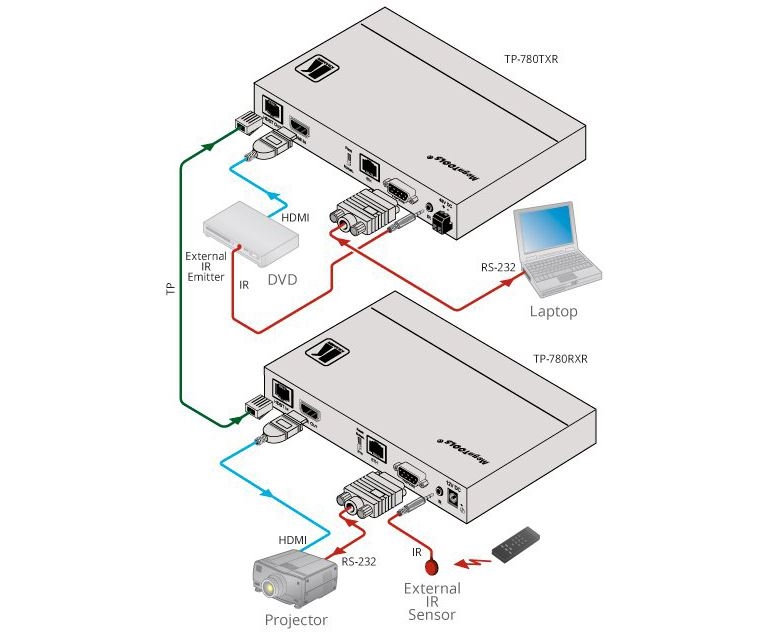

Передатчик TP-780Txr преобразует сигнал HDMI, а также сигналы Ethernet, RS-232 и ИК в сигнал формата HDBaseT, предназначенного для передачи по кабелю типа «витая пара». Приём и обратное преобразование сигнала осуществляется при помощи соответствующего приёмника, например TP-789Rxr. Прибор способен передавать сигнал разрешением 4K@60 Гц (4:2:0) 24 бита на пиксель на расстояние до 100 м, а также осуществлять питание удалённого приёмника по линии HDBaseT по технологии PoE.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.
- Максимальная скорость передачи видеоданных 10,2 Гбит/с (3,4 Гбит/с на один канал)
- Максимальное разрешение видеосигнала 4K@60 Гц (4:2:0) 24 бита на пиксель
- Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D, CEC
- Технология Kramer-EDID Pro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощённого процесса соединения HDMI устройств по принципу Plug and Play
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Двусторонняя передача сигналов Ethernet, RS−232 и ИК
- Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
- Максимальная дальность передачи сигнала составляет 100 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
- Поддержка PoE — прибор может осуществлять питание удалённого приёмника по линии HDBaseT по технологии PoE

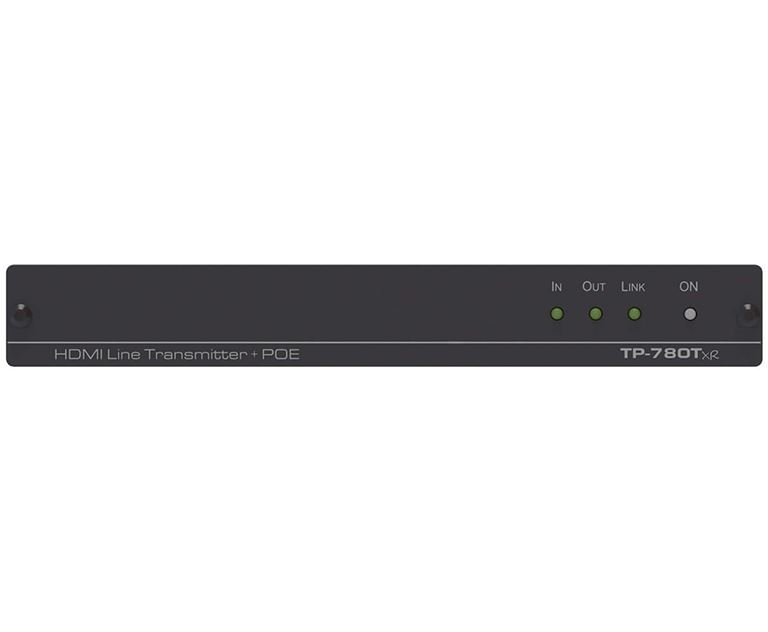

- Удобство обслуживания и диагностики — светодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также линии HDBaseT

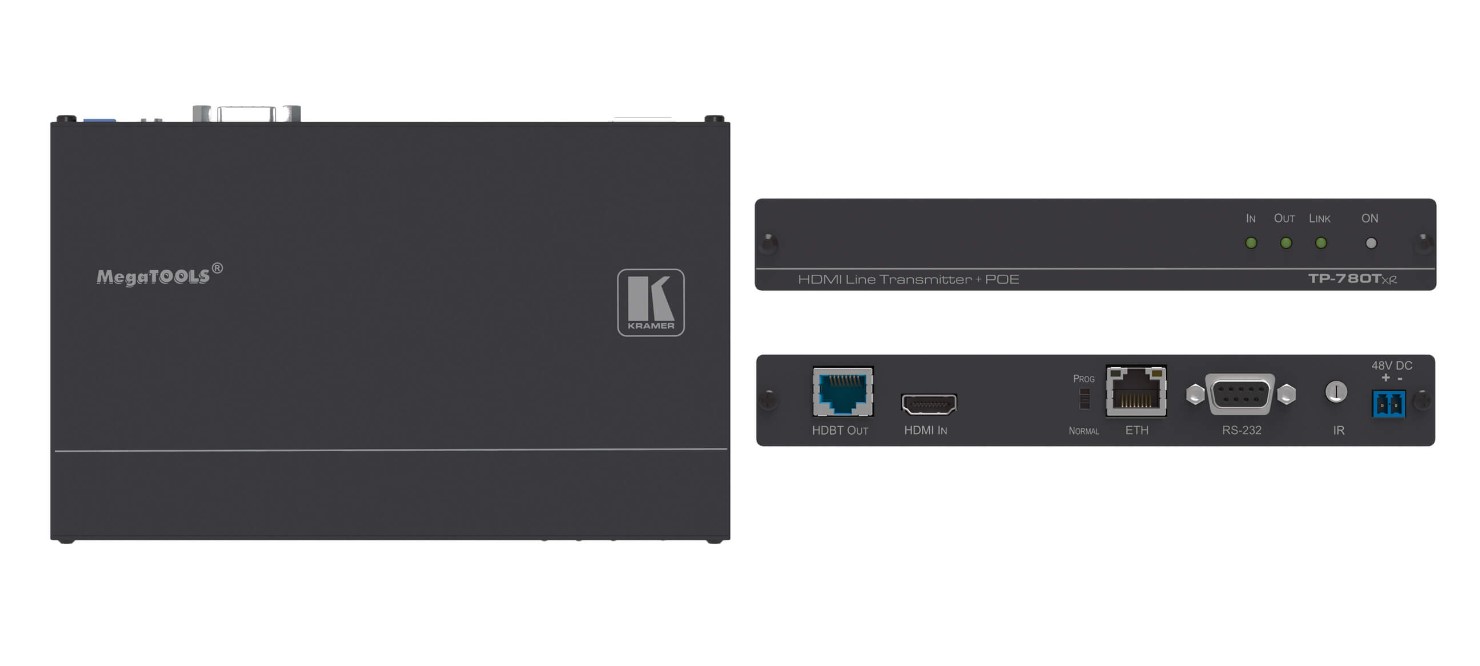

- Простота и удобство инсталляции: компактный корпус MegaTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-T2В-B
Скачать
Входы
|
HDMI |
Выходы
|
HDBT (RJ-45) |
Порты
|

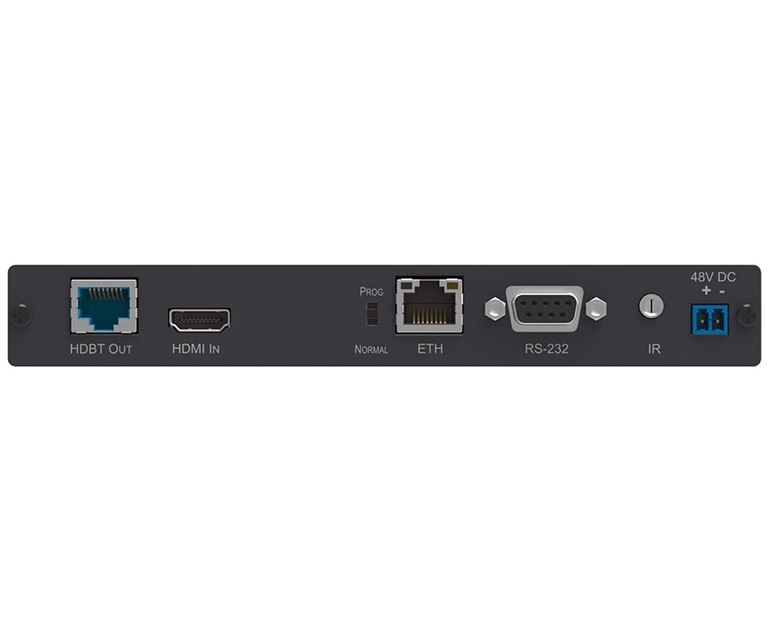

ИК (mini-jack 3,5 мм), RS-232 (9-конт. разъем D-sub), Ethernet 100 Мбит/с (RJ-45) |
Температура воздуха при эксплуатации
|
0°…+40°C |
Температура воздуха при хранении
|
–40°…+70°C |
Относительная влажность воздуха
|
От 10 % до 90 % без конденсации |
Питание
|
Адаптер 48 В пост. тока; 1,36 А, Потребляемый ток: 280 мА |
Максимальное разрешение видеосигнала
|
4K@60 Гц (4:2:0) 24 бита на пиксель |
Максимальная скорость передачи данных
|
10,2 Гбит/с (3,4 Гбит/с на один канал) |
Управление
|
Выключатель режима обновления встроенного ПО через порт RS-232 |
Тип корпуса
|
MegaTOOLS™ |
Материал корпуса
|
Алюминий |
Вес в упаковке
|
1,0 кг (приблизительно) |
Дальность передачи сигнала
|
До 100 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель; До 130 м для разрешения 1080p@60 Гц 36 битов на пиксель; До 180 м для разрешения 1080p@60 Гц 24 бита на пиксель в режиме увеличенного расстояния передачи (ultra mode); ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой |
Охлаждение
|
Естественная конвекция |
Скорость передачи данных RS-232
|
От 300 до 115200 бит/с |
Скорость передачи данных Ethernet
|
До 100 Мбит/с |
Поддержка цифровых стандартов
|
HDMI 2.0, HDCP 2.2, HDBaseT 1.0 |
Вес
|
0,4 кг (приблизительно) |
Гарантия
|
7 лет |
Скорость передачи команд управления RS-232
|
115200 бит/с |
Габаритные размеры (Ш х Г х В)
|
18,75 x 11,50 x 2,54 см |
Габаритные размеры в упаковке (Ш х Г х В)
|
34,50 x 16,50 x 5,20 см |
В комплекте
|
Адаптер питания, монтажные уголки |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
TP–780TXR, TP–780RXR Release Note
137,7 кб
