- Приемник HDMI, RS-232 и ИК по витой паре DGKat 2.0
- Поддержка PoC
- Поддержка 4K60 4:4:4 и HDR 10
- Дальность передачи до 50 м (4K60 4:4:4)

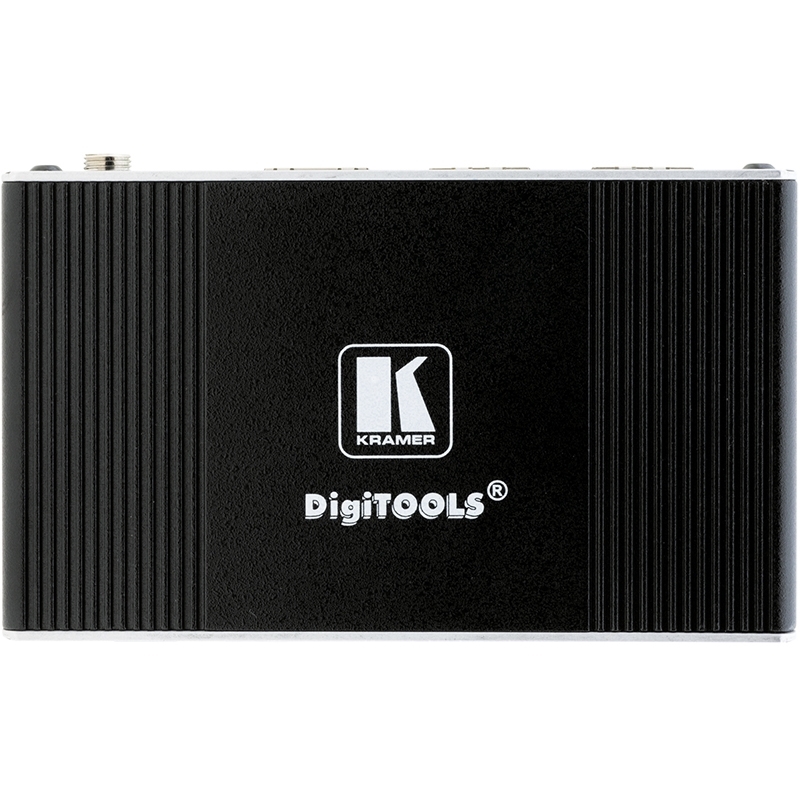

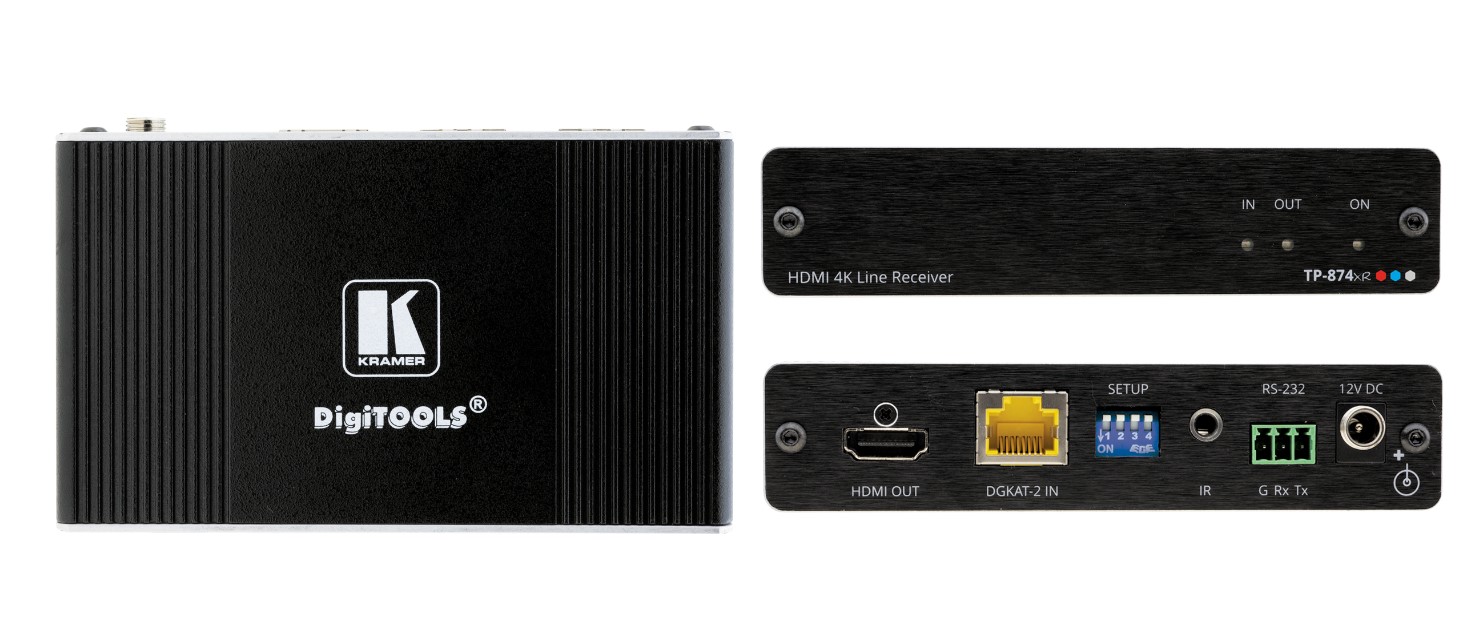

Приёмник TP-874xr преобразует входной сигнал в формате DGKat™ 2.0, передаваемый по кабелю типа «витая пара» при помощи соответствующего передатчика (например TP-873xr), в исходные сигналы HDMI разрешением до 4K@60 Гц (4:4:4), а также RS-232 и ИК. Прибор поддерживает стандарты HDR 10, HDMI 2.0 и HDCP 2.2. Благодаря технологии PoC источник питания можно подключать только к одному из устройств пары передатчик-приёмник, второе получает питание по кабелю витой пары. TP-874xr обеспечивает приём сигналов разрешением 4K@60 Гц (4:4:4) на расстоянии до 50 м, и сигналов разрешением 4K@60 Гц (4:2:0) или 4K@30 Гц (4:4:4) 24 бита на пиксель (8 битов на канал) на расстоянии до 70 м.
ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой.
ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя. Для подключения используйте только совместимые приборы Kramer.
- Использование технологии цифрового сжатия сигнала с невысоким уровнем компрессии, обеспечивающей передачу сигнала 4K@60 Гц (4:4:4) HDR 10 без видимых потерь и с близкой к нулю задержкой
- Поддержка HDR 10, HDCP 2.2, deep color, x.v.Color™, lip sync, каналов несжатого аудио Dolby TrueHD, DTS–HD, 4K, 3D в соответствие со спецификацией HDMI 2.0
- Сквозной пропуск данных EDID от дисплея к источнику видеосигнала, автоматическое конфигурирование соединения между источником и дисплеем (принцип Plug and Play)
- Использование технологии двунаправленного питания PoC по кабелю медной витой пары DGKat™ 2.0 (в паре передатчик-приемник достаточно подать питание на одно из двух данных устройств)
- Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Светодиодные индикаторы питания, а также наличия подключённого активного источника и потребителя сигнала HDMI для удобства обслуживания и диагностики
- Простота и удобство инсталляции: компактный корпус DigiTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить три прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-3PT-B
С этим товаром покупают:
|
Входы
|
DGKat 2.0 (RJ-45) |
|
Выходы
|
HDMI |
|
Порты
|
RS-232 (3-конт. блок съёмных клемм), ИК (mini-jack 3,5 мм) |
|
Управление
|
DIP-переключатели для выбора уровня компрессии, а также управления режимами передачи сигналов RS-232 и ИК |
|
Максимальное разрешение видеосигнала
|
Высокий уровень компрессии: 3840 x 2160@60 Гц (4:4:4) 24 бита на пиксель; Стандартный уровень компрессии: 4096 x 2160@60 Гц (4:4:4) 24 бита на пиксель |
|
Максимальная скорость передачи данных
|
18 Гбит/с (6 Гбит/с на один канал) |
|
Индикация
|
Светодиодные индикаторы питания, а также наличия подключённого активного источника и потребителя сигнала HDMI |
|
Питание
|
Адаптер 12 В пост. тока, 2 А, Потребляемый ток: 870 мА (при одновременном питании передатчика и приёмника по системе PoC) |
|
Соответствие стандартам безопасности
|
CE, UL |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Тип корпуса
|
DigiTOOLS™ |
|
Материал корпуса
|
Алюминий |
|
Дальность передачи сигнала
|
Высокий уровень компрессии: До 50 м для разрешения 4K@60 Гц (4:4:4); До 70 м для разрешений 4K@60 Гц (4:2:0) или 1080р@60 Гц, 36 битов на пиксель; Стандартный уровень компрессии: До 35 м для разрешения 4K@60 Гц (4:4:4); До 70 м для разрешений 4K@60 Гц (4:2:0) или 1080р@60 Гц, 36 битов на пиксель; ПРИМЕЧАНИЯ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой; компрессия стандартного или высокого уровня применяется к сигналам с разрешением выше 1080р |
|
Охлаждение
|
Естественная конвекция |
|
Поддержка цифровых стандартов
|
HDR 10, HDMI 2.0, HDCP 2.2 |
|
Стандарт линии витой пары
|
DGKat™ 2.0 |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
15,70 x 12,00 x 8,70 см |
|
Габаритные размеры (Ш х Г х В)
|
12,00 x 7,15 x 2,44 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10 % до 90 % без конденсации |
|
Вес в упаковке
|
0,7 кг (приблизительно) |
|
Вес
|
0,2 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Адаптер питания, монтажные уголки |
