VS-1616DN-EM

Гарантия: 7 лет

Артикул: 28-70001430

Модульный матричный коммутатор размерностью от 2x2 до 16x16, поддержка 4K

Мультиформатный модульный матричный коммутатор
16 слотов для установки модулей (8 для входных и 8 для выходных)
Отдельный модуль управления
Конфигурации матрицы от 2х2 до 16х16 с шагом 2 входа или 2 выхода
Максимальное разрешение до 4K60 (4:2:0) (зависит от установленных модулей)
Опциональный резервный блок питания

Подробности

Задать вопрос

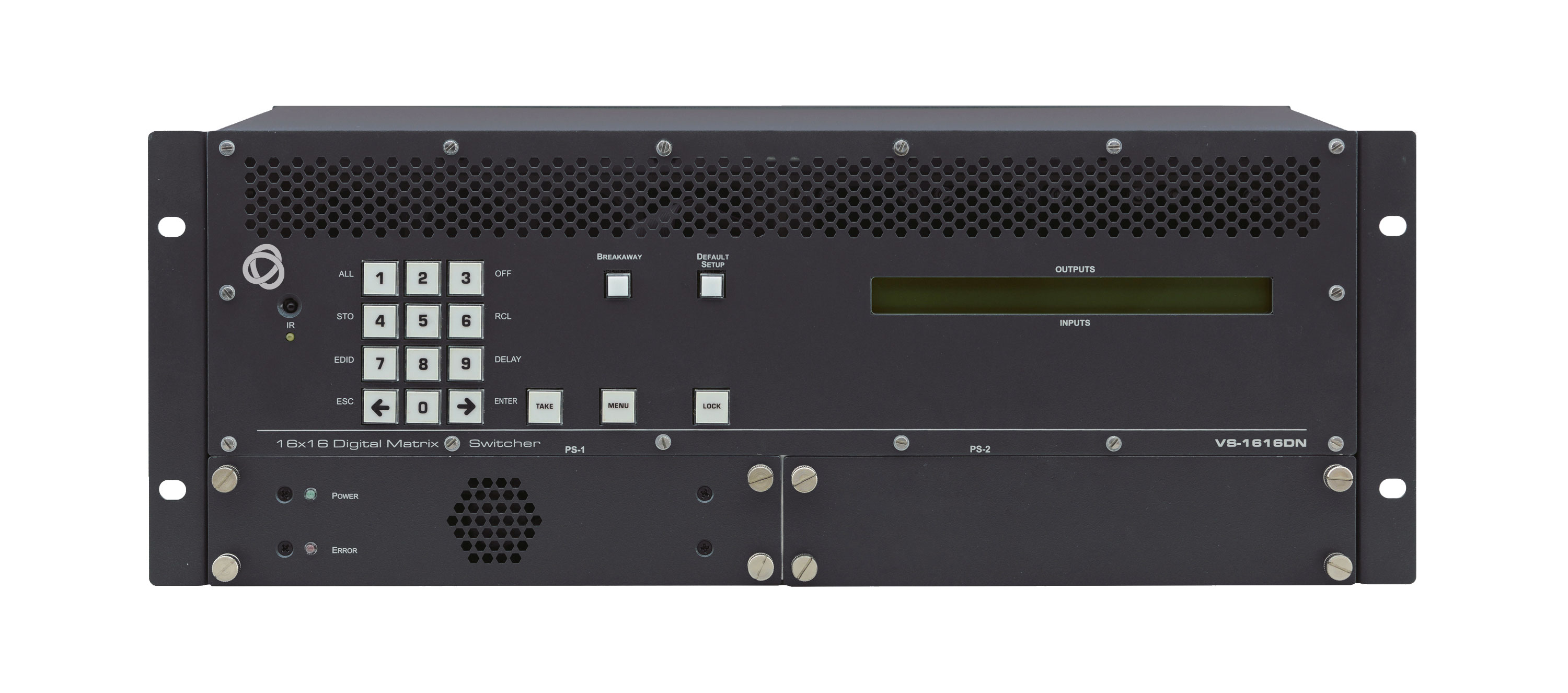

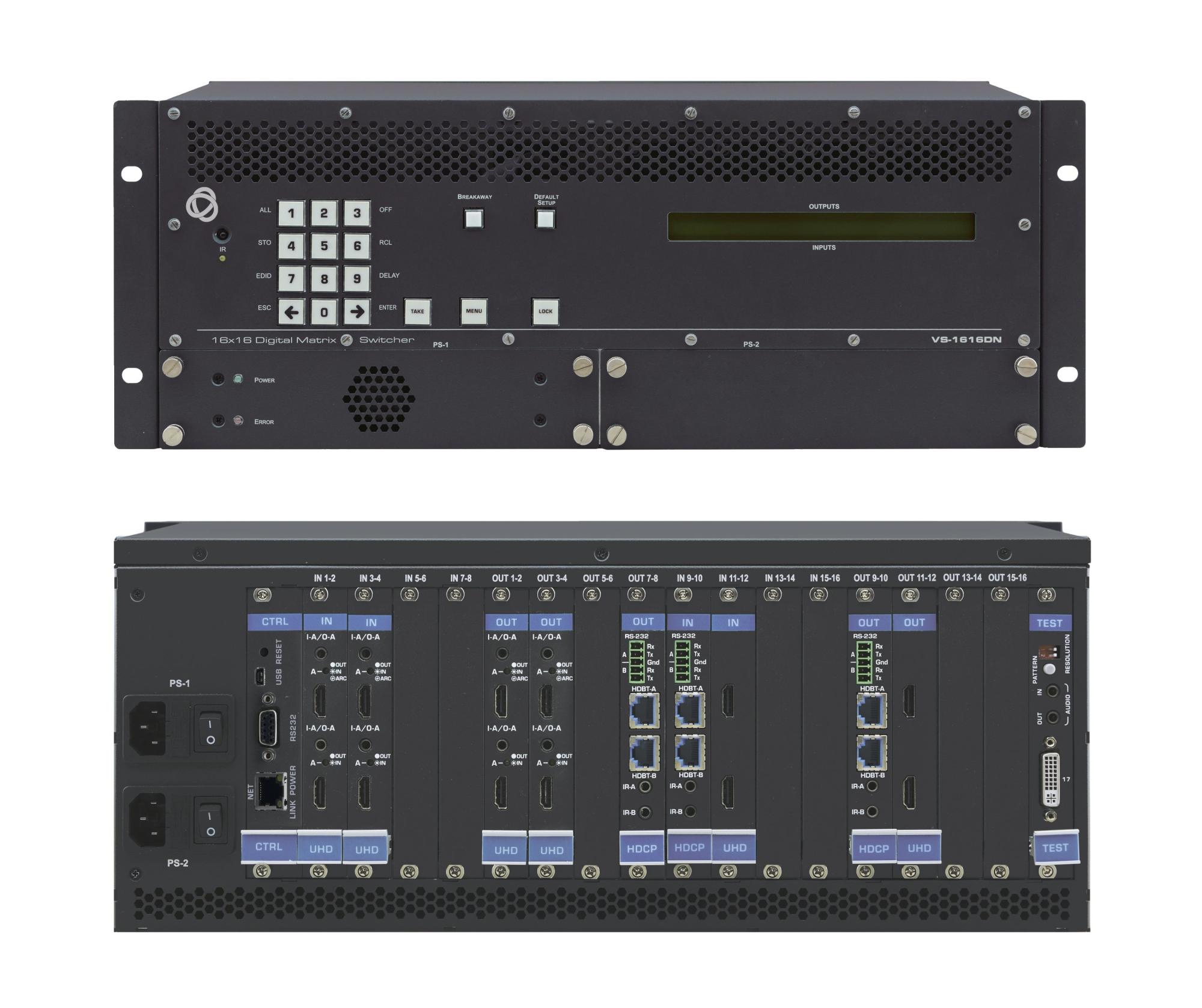

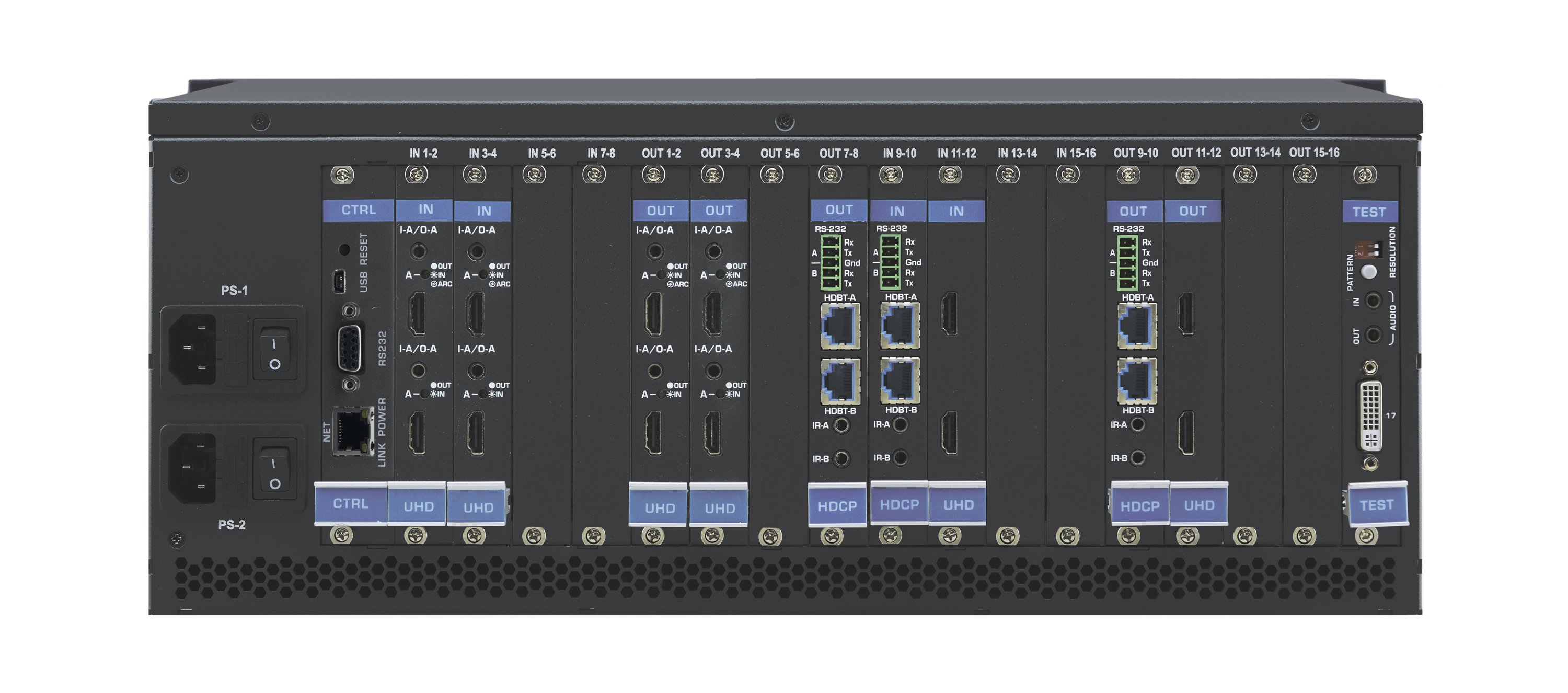

VS-1616DN-EM — модульный матричный коммутатор для работы с сигналами HDMI™, HDBaseT, VGA, SDI, а также аналоговыми и цифровыми аудиосигналами. В шасси имеется 16 слотов (по 8 слотов для установки 2-портовых входных и выходных модулей), что позволяет построить матричный коммутатор размерностью от 2х2 до 16х16 с шагом в 2 выхода или 2 входа. В шасси имеется модуль управления, занимающий специальный отдельный слот, модуль генератора испытательных сигналов, а также возможность установки опционального резервного блока питания.

Максимальное разрешение: 4K@60 Гц (4:2:0) в зависимости от установленных модулей
Максимальная скорость передачи данных: 10,2 Гбит/с (3,4 Гбит/с на канал) в зависимости от установленных модулей
Широкий ассортимент модулей с различными интерфейсами. Преобразование любого формата входного сигнала в любой формат выходного сигнала производится внутри шасси
Отдельный модуль управления (интерфейсы RS-232 и Ethernet)
Быстрое и эффективное управление — совместимость с сетевой платформой Kramer Network, которая позволяет осуществлять: автоматическое обнаружение устройства в сети, обновление встроенного ПО шасси и модулей, идентификацию типа модуля, слота, в который он установлен, рабочего состояния (ID модуля и текущей версию встроенного ПО), переключение входов, конфигурирование отдельных функций (например, производить регулировку уровня сигнала в модулях аудио), сохранение и вызов коммутационного сценария (конфигурацию связей между входами и выходами) матрицы и другие функции
Ячейки памяти для сохранения и быстрого вызова пользовательских пресетов конфигурации настроек матричного коммутатора
Поддержка HDCP 1.4 для модулей HDMI и HDBaseT, а также совместимых модулей DVI
Технология Fast Switching, обеспечивающая малую задержку переключения на выходах
Использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования – восстанавливает сигнал при передаче по длинным линиям
Индивидуальная работа с блоком данных EDID на каждом входе
Возможность установки опционального резервного блока питания с возможностью горячей замены
Удобство и разнообразие способов управления. Ручное управление: кнопки переключения входов/выходов, в том числе для организации одновременного переключения нескольких входов на несколько выходов, кнопка блокировки органов лицевой панели, кнопки вызова и выхода из экранного меню, кнопки сохранения и вызова пресета коммутационного сценария, кнопка включения комбинации настроек по умолчанию. Дистанционное управление: по Ethernet c использованием интуитивно-понятных встроенных веб-страниц, по RS-232 или Ethernet с использованием команд API протокола Kramer Protocol 3000
Удобство обслуживания — светодиодные индикаторы питания и наличия ошибки, ЖК- дисплей, возможность обновления встроенного ПО c помощью локального порта mini-USB, кнопка Reset для перезапуска модуля управления
Простота установки: корпус, предполагающий установку в стандартную 19- дюймовую аппаратурную стойку (4U)

Модель	Наименование	Максимальное разрешение
PS-16DN	Блок питания для VS-1616DN-EM
UHDS-OUT2-F16	Модуль c 2 бесподрывными выходами HDMI с функцией масштабирования; поддержка 4K30 4:4:4	4K30 4:4:4
UHD-IN2-F16	Модуль c 2 входами UHD HDMI; поддержка 4К	4K60 4:2:0
UHD-OUT2-F16	Модуль c 2 выходами UHD HDMI; поддержка 4К	4K60 4:2:0
UHDA-IN2-F16	Модуль c 2 входами UHD HDMI и эмбеддированием/деэмбеддированием аналогового стерео аудио на 3,5-мм разъемах; поддержка 4К60 4:2:0	4K60 4:2:0
UHDA-OUT2-F16	Модуль c 2 выходами UHD HDMI и эмбеддированием/деэмбеддированием аналогового стерео аудио на 3,5-мм разъемах; поддержка 4К60 4:2:0	4K60 4:2:0
HDBT7-IN2-F16(DT)	Модуль c 2 входами HDBaseT (витая пара)	4K60 4:2:0
HDBT7-OUT2-F16(DT)	Модуль c 2 выходами HDBaseT (витая пара)	4K60 4:2:0
DTAxr-IN2-F16	Модуль c 2 входами HDBaseT (витая пара)	4K60 4:2:0
DTAxr-OUT2-F16	Модуль c 2 выходами HDBaseT (витая пара)	4K60 4:2:0
F676-IN2-F16	Модуль с 2 оптическими входами для сигнала HDMI и RS-232	4K60 4:2:0
F676-OUT2-F16	Модуль с 2 оптическими выходами для сигнала HDMI и RS-232	4K60 4:2:0
HS-OUT2-F16	Модуль c 2 бесподрывными выходами HDMI с функцией масштабирования	1080p
SDIA-IN2-F16	Модуль c 2 входами 3G HD-SDI и аудио	1080p
HDCP-IN2-F16	Модуль c 2 входами DVI-D Single Link с HDCP	1080p, 1920x1200
HDCP-OUT2-F16	Модуль c 2 выходами DVI-D Single Link с HDCP	1080p, 1920x1200
VGAA-IN2-F16	Модуль c 2 входами VGA (аналоговыми) и стерео аудио	1080p, 1920x1200
VGAA-OUT2-F16	Модуль c 2 выходами VGA (аналоговыми) и стерео аудио	1080p, 1920x1200

Скачать

Порты	Ethernet (RJ-45)RS-232 (9-конт. разъем D-sub)USB (mini-USB) VCOM для обновления встроенного ПО и связи с ПК управления или контроллером
Порты	Ethernet (RJ-45)RS-232 (9-конт. разъем D-sub)USB (mini-USB) VCOM для обновления встроенного ПО и связи с ПК управления или контроллером
Управление	Ручное:- кнопки переключения входов/выходов- кнопка блокировки органов лицевой панели- кнопки вызова и выключения экранного меню- кнопки сохранения и вызова пресета коммутационного сценария- кнопка включения настроек по умолчаниюУдаленное:Ethernet
Рейтинг	5
Входы / выходы	1404
Максимальное разрешение видеосигнала	4K@60 Гц (4:2:0)
Максимальная скорость передачи данных	10,2 Гбит/с (3,4 Гбит/с на один канал)
Индикация	Подсветка кнопок переключения входов, светодиодные индикаторы питания и наличия ошибки, ЖК-дисплей
Питание	Встроенный универсальный источник питания 100-240 В переменного тока, потребление тока 1,5 А
Габаритные размеры в упаковке (ШхГхВ)	57,00 см x 48,00 см x 28,00 см
Габаритные размеры (Ш х Г х В)	43,64 см x 36,00 см x 17,70 см
Температура воздуха при эксплуатации	0°…+40°C
Температура воздуха при хранении	–40°…+70°C
Относительная влажность воздуха	10%...90% без конденсации
Вес в упаковке	8,0 кг (приблизительно)
Гарантия	7 лет
В комплекте	Кабель питания
